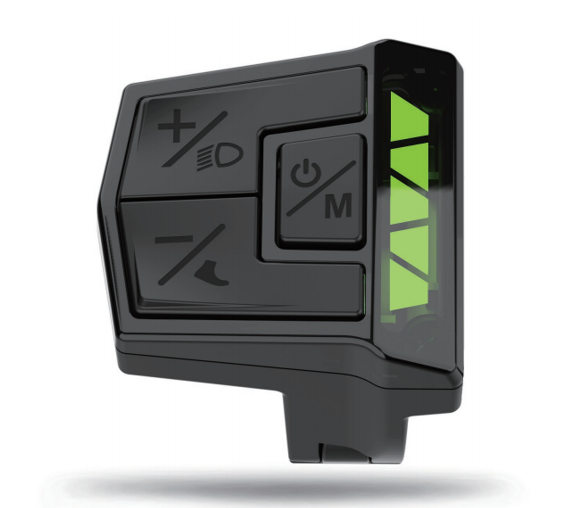

全体的な寸法を表示します

コーディングルールを表示します

• SW102製品モデル（この情報はバーコード情報にリストされていません）。

• Cメーカーコードまたは生産チームコード。

• S2製品モデルコード。

• C01は、生産年の週数を示します。

• Bはハードウェアバージョンを示します。

• 101は、ファームウェアバージョン番号を示します。

• 001は、製品のシリアル番号を示します。

• 仕様パラメーター

• 電源：DC 24V/36V/48V

• 定格電流：18MA/36V

• シャットダウン漏れ電流：<1Ua;

• ディスプレイ：5 RGB Tricolor LEDライト

• 通信モード：UART（デフォルト）

• 動作温度：-20 c〜60 c

• 保管温度：-30 c〜80 c

• 防水グレード：IP65

• 機能的な概要

• 操作が簡単な3つのキー

• ギアコントロール：デフォルトのギア1-3（異なる色で示されています）

• レベル6パワーインジケーター：1-5電力レベル、および下部電圧プロンプト。

• ライトオン機能：ヘッドライトスイッチ（コントローラーでサポート）

• パワーブースト機能

• 障害コードの表示

• インストール方法

• ディスプレイのロッククランプを開き、左ハンドルバー（標準ハンドルパイプ仕様：φ22.2）に置き、操作しやすい位置に調整し、M3ヘキサゴンソケットで固定ネジを固定して締めます。ロックトルク：0.8nm *過度のトルクによって引き起こされるディスプレイダメージは、保証によってカバーされていません。

• 表示されているように、ディスプレイコネクタ5ピンプラグインをコントローラードッキングコネクタに接続します。

• インターフェイスを表示します

• ブートディスプレイ

LEDグリーンライトをオンにして、0.1Sのマーキー効果を発揮し、色を完全に表示します。各色を2回点滅させます。

• 通常のライディング状態

• ギアの表示：ギア0（白色光）、ギア1（緑色の光）、ギア2（青色光）、ギア3（赤色光）

• 電気量の表示：レベル6の電力量の表示：レベル1-5電力量と電圧下の表示（1ライトフラッシュ）。

• キー定義

• on/off/functionキー： /, 調整キー+ ：、調整キー - ：

• 機能操作

• オン/オフ：

ディスプレイとコントローラーの間の通常の接続状態を保持し、ディスプレイがオフになったら2秒間キーを押します。ディスプレイはスタートアップインターフェイスを完全に表示し、基本インターフェイスを正常に入力して動作を開始します。を長押しすると、ディスプレイがオフになります。パワーオン状態で（2秒）ライダーが5分間メーターを操作しない場合（デフォルト）（速度は0）、メーターは自動的にオフになります。

• パワーシフトスイッチ：

キーまたはキーを押して、パワーアシストギアを切り替え、パワーアシストモードを変更します。 0/low/medium/highギアの4つのモードがあります。

• 実装を支援します

キーを2秒間押してから、ブーストの実装状態を入力します。キーを解放します。つまり、ブーストを終了します。

実装モード。

• ヘッドライトオン（輝度スイッチング）

長い キーを押して、1秒後にヘッドライトがオンになり（コントローラーのサポートが必要）、LEDライトの明るさが低下します。もう一度長いキーを押し、1秒後にヘッドライトがオフになり、ディスプレイの明るさが回復します。

• パワーディスプレイ

バッテリーの充電が正常な場合、バッテリーの5セグメントLCDには、時間に応じて充電が表示され、外側のフレームが点灯します。バッテリーが電源が切れると、バッテリーの5セグメントLCDが完全に消え、外側のフレームが点滅するため、すぐに充電する必要があります。バッテリーの充電は次の図に示されています。

バッテリー充電（c）対応するテーブルを表示します（請求に応じて充電表示を調整できます）

• 障害情報

• 障害ディスプレイ

障害コードが表示され、障害アイコンがプロンプトされます（赤いLEDが点滅し、数値コードは5桁のバイナリプランに従います）。

上記の4つのLEDライトの赤い点滅は、ディスプレイ通信がERROR30で不十分であることを示しています（バイナリ11110は変換後30に等しい）

• 障害コードの定義

障害コードは、コントローラー命令から取得されます。一般に、コントローラーはエラーコードの意味を定義します。メーターは、到達不可能なエラー30のみを定義します。

• 接続定義

ディスプレイのアウトレット端子は、コントローラーの端子に接続されています。

表1標準コネクタワイヤシーケンステーブル

注：一部の製品のリードは防水プラグインであるため、ユーザーはハーネス内のリードの色を見ることができません。

• 注意が必要な問題

• 使用中は、安全性に注意を払い、電源を入れたときにディスプレイをプラグインしてプラグしないでください。

• 大雨、大雪、暴露など、過酷な環境で使用しないようにしてください。

• ディスプレイを正常に使用できない場合は、できるだけ早く修理のために送信する必要があります。
