EBIKE 24V 36V 48VインテリジェントLEDディスプレイDZ40 WaterpopfプラグKTコントロールパネル電動自転車部品部品コントローラーキット

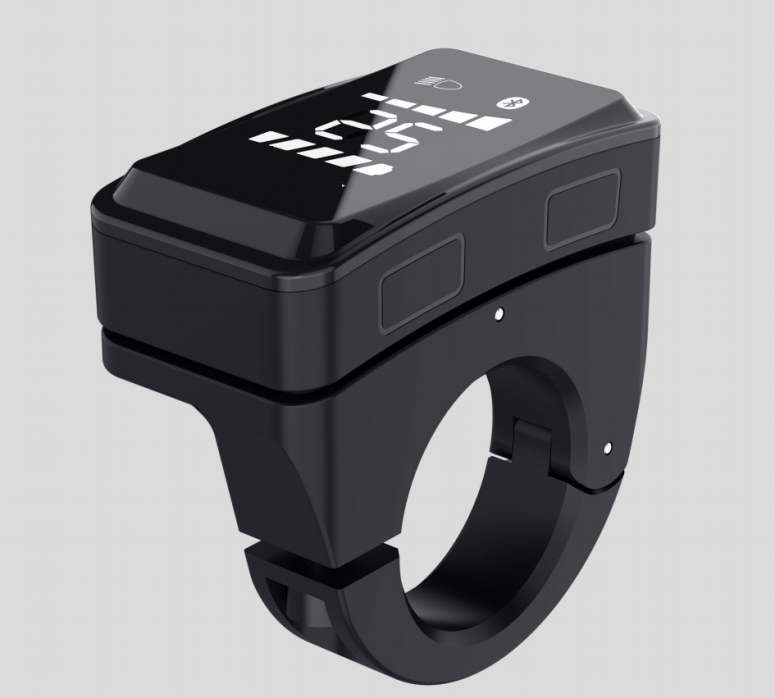

製品のシェル材料はABSであり、上部シェルビューイングウィンドウは高硬度タンPCを採用しています

 コーディングルール を表示します

• 上記のように示されているように：

• SW102は製品モデルです

• Cは製造工場コードです

• S2はモデルのコードです

• C01は、年間と週の製造数です

• Bはハードウェアバージョンを意味します

• 101はファームウェアバージョン番号です

• 0001は製品のシリアル番号です

• 仕様

• 電源：DC 24V/36V/48V

• 定格現在：12ma@36V

• シャットダウン漏れ電流：<1UA

• 画面仕様：ホワイトLEDディスプレイ

• 通信方法：uart（デフォルト）

• 動作温度：-20°C〜60°C

• 貯蔵温度：-30°C〜80°C

• 防水レベル：IP65

• 機能的な概要

• 操作が簡単な4つのボタン

• スピードディスプレイ：リアルスピード

• パワーアシスト制御：0-5レベルのデフォルト

• 6レベルの電気指示：1-5レベルの電力、および電圧プロンプトの下

• 6km/hウォークアシスト機能

• ヘッドライトインジケーター：ヘッドライトオン/オフステータス表示（コントローラーからの情報が必要です）

• エラーコードの表示

• インストール

• ディスプレイロッククリップを開き、左のハンドルバーにディスプレイを設定します（標準ハンドルバーサイズ：φ22.2）。操作が簡単な位置に、M3ヘキサゴンでネジを固定します。トルクの締め付け：0.8nm*注： 過​​剰なトルクによって引き起こされる損傷は、保証によってカバーされていません.

•  必要な図面として5ピンコネクタでコントローラーに接続されたディスプレイ。

• インタフェース

• ディスプレイインターフェイスをオンにします

ディスプレイ文字ペンセグメントをオンにしてランニングランプ効果を発揮すると、ペンセグメントが2回フラッシュします。

ライディングインターフェイス

• レベルの表示：レバー0-5、レバー表示

• スピードディスプレイ：リアルスピード

• パワー表示：レベル6パワー表示：レベル1-5パワーとアンダーボルテージプロンプト（1ライトフラッシュ）

• ボタン定義

• オン/オフ： 、機能ボタン： 、調整ボタン +：表示領域の上部（説明用）、調整ボタン - ：表示領域の下部（説明用）

• 手術

• オン/オフの電源：

  ディスプレイとコントローラーの通常の接続を維持します。ディスプレイがオフになったら、ロングプレス（2秒）ボタンを押します。ディスプレイは基本的なインターフェイスに入り、動作を開始します。ボタンを押し（2秒）ボタンを押します。ディスプレイがオンになっているときにディスプレイがオフになりました。ディスプレイへの操作がなく、自動オフの時間設定で速度が0の場合、ディスプレイは自動的にオフになります。




• アシストモード選択：

  ASSISTモードを4つのモード：0/Low/Middle/High Leverがあります押す か、選択してアシストパワーモードを変更します。

                                                                              0レベル               1レベル                2レベル                3レベル                 4レベル            5レベル

• ウォークアシストモード：

  ロングプレスボタンは2秒間、自転車はウォークアシストモードに入りました。ルーズボタン。ウォークアシストモードを終了する

• ヘッドライトオン/オフ（輝度スイッチング）：

  ロングプレスボタンは1秒で、ヘッドライトがオンになっています（コントローラーのサポートが必要です。ヘッドライトアイコンはインターフェイスに表示されます。ディスプレイランプアイコンの明るさは、ロングプレスボタンを1秒間減らし、ヘッドライトがオフになります。ヘッドライトのアイコンが回復します。

オフ（高輝度）          電源をオンにする（低い輝度）

• パワーインジケーター

バッテリーの電源が正常な場合、バッテリー5セグメントLCDは時間に応じて電力を表示し、外側のフレームが点灯します。バッテリーが使い果たされると、バッテリーの5セグメントLCDが完全にオフになり、外側のフレームが点滅するため、すぐに充電する必要があります。バッテリー容量は、次の図に示されています。

バッテリー電源の割合（C）およびパワーレベルテーブル

• ユーザー設定

  設定アイテム：ユニット、ホイールの直径、速度制限情報、バッテリー情報、（ *でマークされたアイテムは固定ディスプレイアイテムであり、ユーザー設定オプションは提供されていません）

• 設定ステータスを入力します：

• ディスプレイ内の10秒がオンになり、ロングプレス （2秒）、システム設定インターフェイスを入力します。このステータスでは、ユーザーはディスプレイのパラメーターを設定および表示できます。

• ロングプレス（2秒sitted設定ステータスを終了して保存します。

• ユーザー設定インターフェイス状態では、操作が10秒間実行されない場合、ディスプレイはパラメーターを保存せずに通常のライディング状態に戻ります。

•  ユーザー設定インターフェイスでは、短いプレス /設定項目の設定コンテンツを切り替えます。

• ユニット設定

設定インターフェイス（デフォルトのユニット設定項目：レベルフラッシュの最初のセグメントと5番目の端が長い間オンになっています）を入力します。ユニットモードメトリックkm /マイルスイッチを表示できます。工場のデフォルト値はkm（ 7セグメントLED（標準アルファベット）です

• ホイール径情報

設定インターフェイスを入力した後、設定コンテンツを簡単に押して、ホイール直径情報を入力します（レベルフラッシュの2番目のセグメントと5番目の端は長い間オンになっています）。

ホイールの直径情報は表示できます（700Cで7C、27.5で27で置き換えられます）。

26インチ                                       700c

• 速度制限情報

設定インターフェイスを入力した後、設定コンテンツを簡単に押して、速度制限情報を入力します（レベルフラッシュと5番目のエンドの3番目のセグメントは長い間オンになっています）。

速度制限情報を表示できます（デフォルトの速度制限は25km / h）。

もう一度起動すると、新しいパスワードを使用してオンにする必要があります。または、ディスプレイは30秒後に自動的にシャットダウンされます。

速度制限25km/h

• バッテリー電圧

設定インターフェイスを入力した後、設定コンテンツを簡単に押してバッテリー電圧ビューを入力します（レベルフラッシュの4番目のセグメントと5番目の端は長い間オンになっています）。

収集されたバッテリー電圧情報は表示できます（2桁で表され、10進数桁で丸くなります）。

 電圧36V

• エラー情報

• バッテリー電圧

障害アイコンと障害コードが表示され、障害コードが点滅します。

エラー30

• エラーコード定義

エラーコードは、コントローラー命令から取得されます。一般に、コントローラーはエラーコードの意味を定義します。ディスプレイは、通信できないエラー30のみを定義します。

エラーコードテーブル：

• ワイヤー定義

             ディスプレイからのワイヤ                                      はディスプレイ                              ワイヤーに接続しますコントローラーに接続します

表1ワイヤー定義

 注：一部の製品のリードは防水プラグインであり、ユーザーはハーネス内のリードの色を見ることができません。

• 注記

• ディスプレイの使用では、セキュリティに注意を払い、パワーがオンになっているときにディスプレイを出し入れしないでください。

• 大雨、大雪、強い日光などの過酷な環境での曝露の使用を避けるようにしてください。

• ディスプレイを正常に使用できない場合は、できるだけ早く修理するために送信する必要があります。
