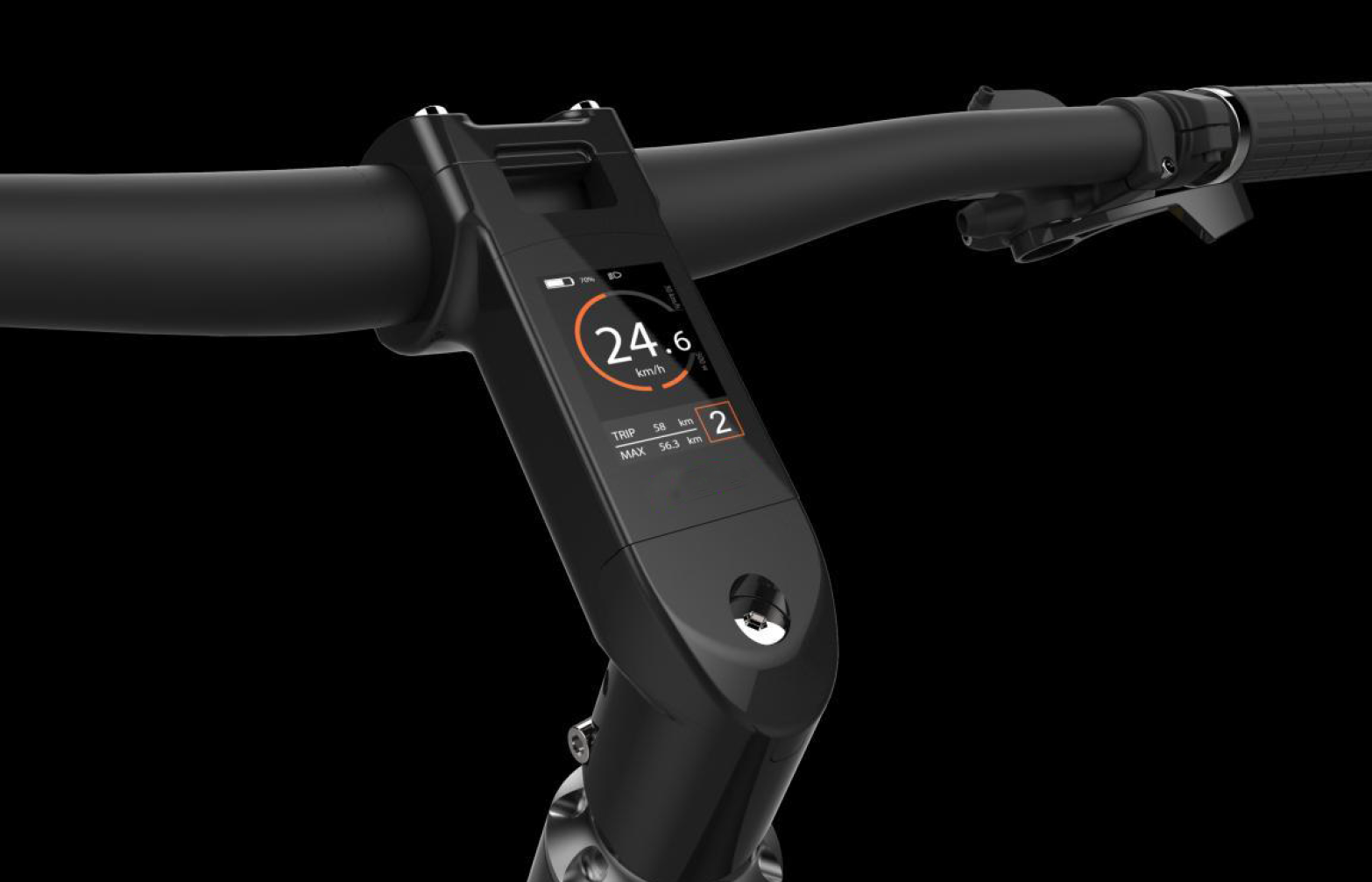

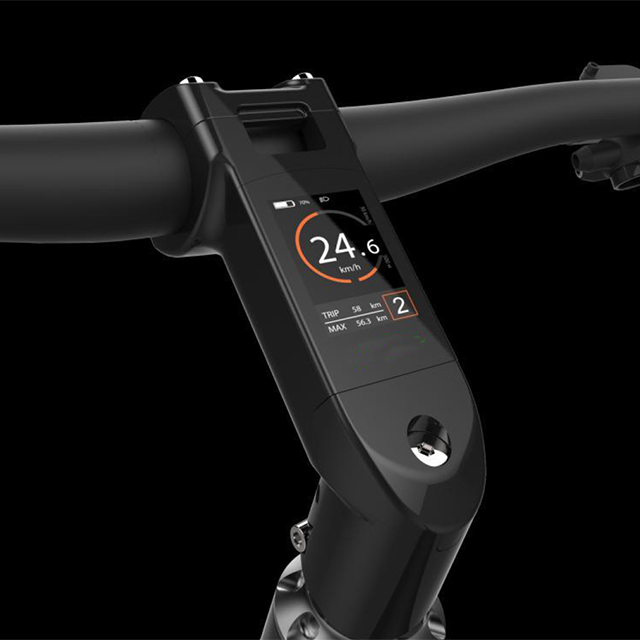

2023最新の電気自転車ハンドルバー内蔵ディスプレイBluetoothカラーLCD forebikeKD786

• E-BikeインテリジェントTFTセントラルディスプレイ

• ステムとディスプレイの統合

• モデル：KD786

• 36V/48V電源

• 定格作業電流：22MA

• オフステートリーク電流：<1μa

• 動作温度：-20 ℃〜60℃

• 保管温度：-30 〜70℃

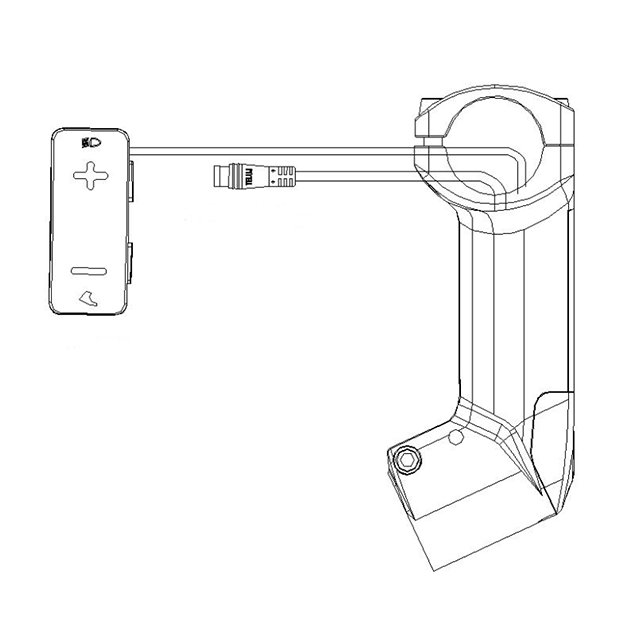

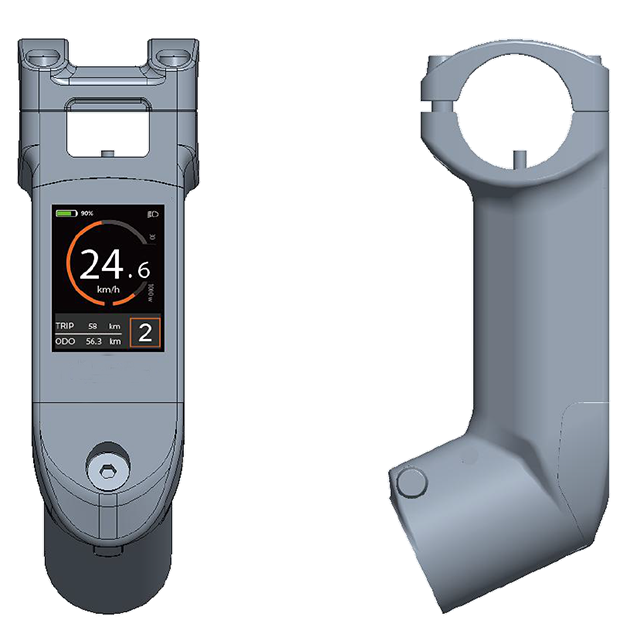

製品の外観と寸法図（ユニット：mm）

• KD786には、ユーザーのニーズを満たすための多くの機能があります。示す内容は次のとおりです。

• バッテリーSOCの表示：電圧値またはバッテリーの割合。

• 旅行のインテリジェントな兆候、ODO、現在の速度、最大。速度と平均。スピード、モーターパワー、ライド/トリップタイム（最小）。

• アシストレベルの選択と適応。

• プッシュアシストのコントロールと表示。

• バックライトオン/オフとヘッドライトアイコンの表示。

• エラーコードの表示。

• さまざまなパラメーター設定（トリップクリアランス、バックライト、ユニットトグル、ホイールサイズ、速度制限、バッテリーレベルバー、アシストレベル、コントローラー限定電流、パワーオンパスワード設定など）。

• デフォルト設定を回復します

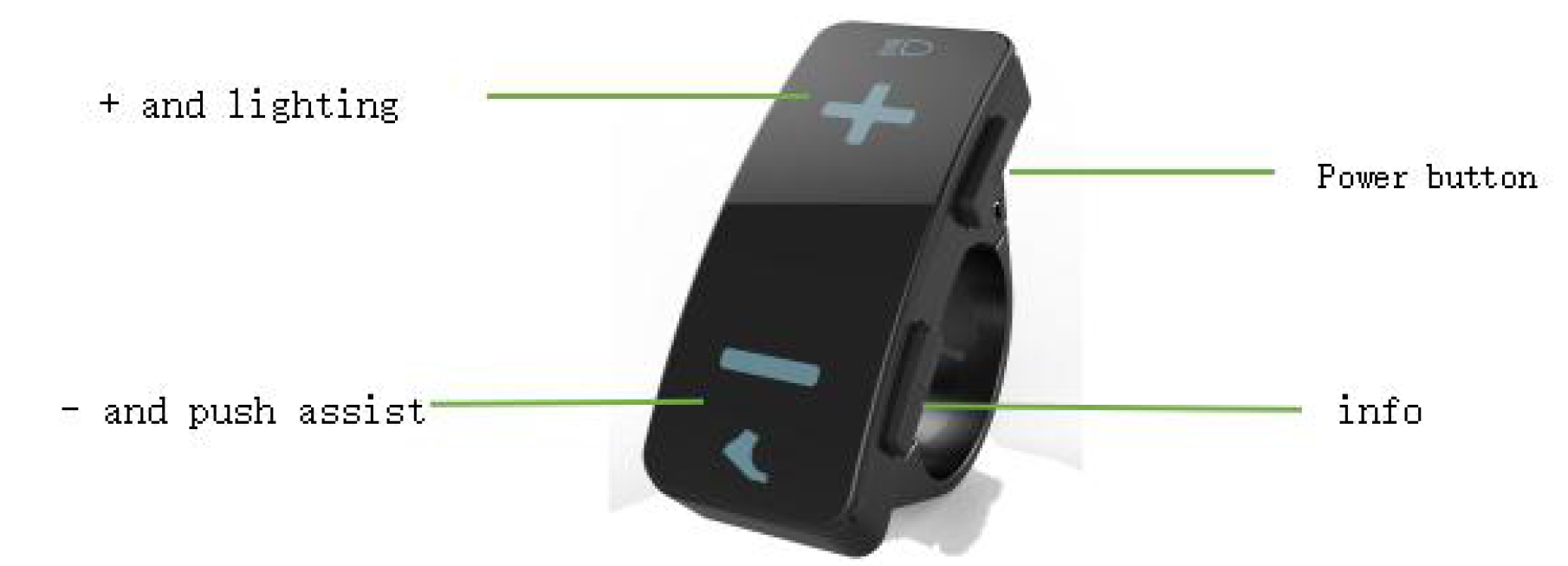

kd786ディスプレイ上の4つのボタン、on/of（ ）、i（ ）、+/light（ ）、 - /push-assist（ ）

• eバイクシステムのオン/オフを切り替えます

• オン/オフボタンを押して、e-bikeシステムをオンにし、コントローラーの電源を提供します。同様に、オン/オフボタンをもう一度保持します。Eバイクシステムはオフになります。Eバイクシステムはバッテリー電源を使用しなくなります。

• E-Bikeシステムがオフになると、漏れ電流は1μA未満です。

• E-Bikeが5分間使用されていない場合、E-Bikeシステムは自動的にオフになります。

• インターフェイスを表示します

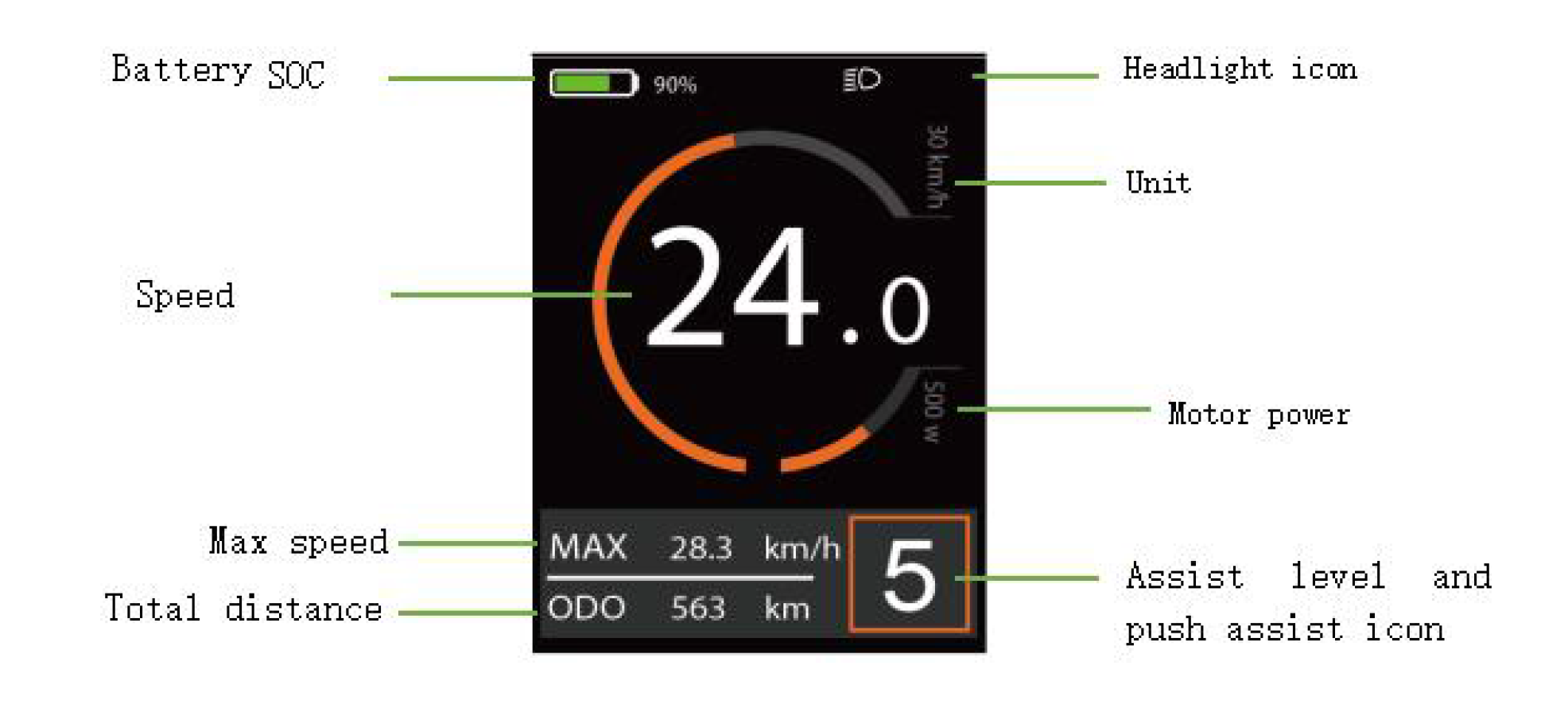

• E-Bikeシステムをオンにした後、ディスプレイは現在の速度と走行距離、ODO、電源、バッテリーSOC、およびデフォルトでアシストレベルを表示します。

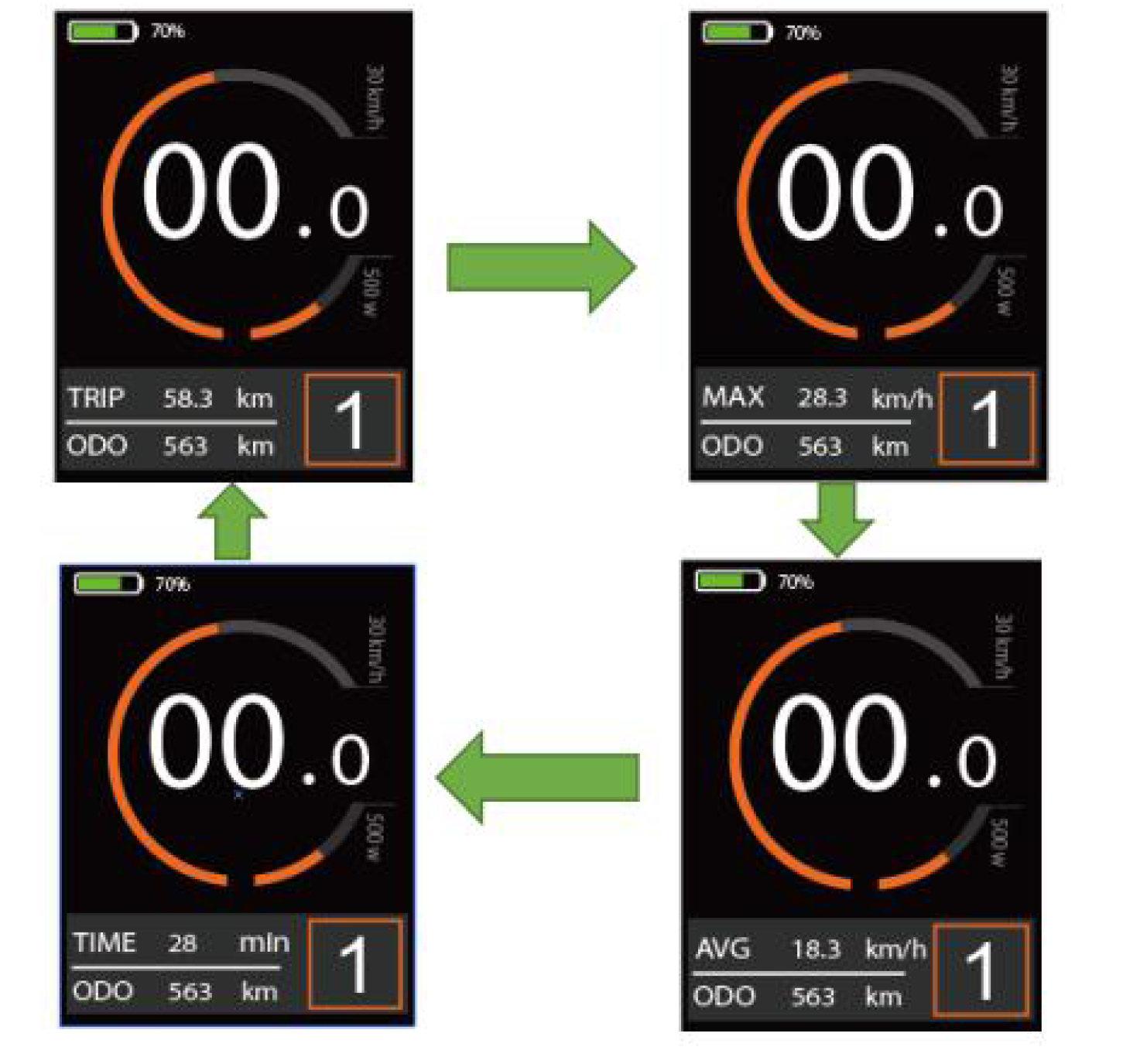

• 「i」ボタンを押して、以下のライディングデータを示します。trip  （km） - > max speed（km/h） - > avg speed（km/h） - > trip time（min）

• プッシュアシストモードのオン/オフを切り替えます

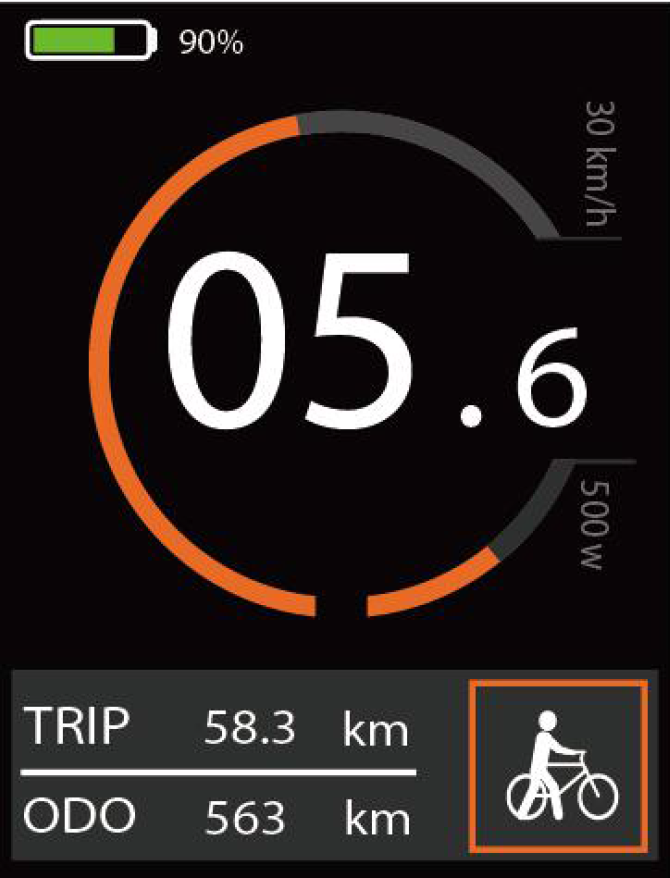

• プッシュアシスト関数をアクティブにするには、「 - 」ボタンを保持し続けます。 2秒後、E-Bikeがアクティブになって6 km/hの均一な速度で移動し、画面が表示されます  .

• プッシュアシスト機能は、「 - 」ボタンをリリースするとすぐにオフになります。 eバイクシステムは、すぐに出力を停止します。

プッシュアシスト機能は、E-Bikeを押すときにのみ使用できます。注意してください

使用中に自転車の車輪が地面に接触していない場合の怪我の危険

プッシュアシスト機能。自転車に乗っているときは、プッシュアシストモードを使用しないでください。

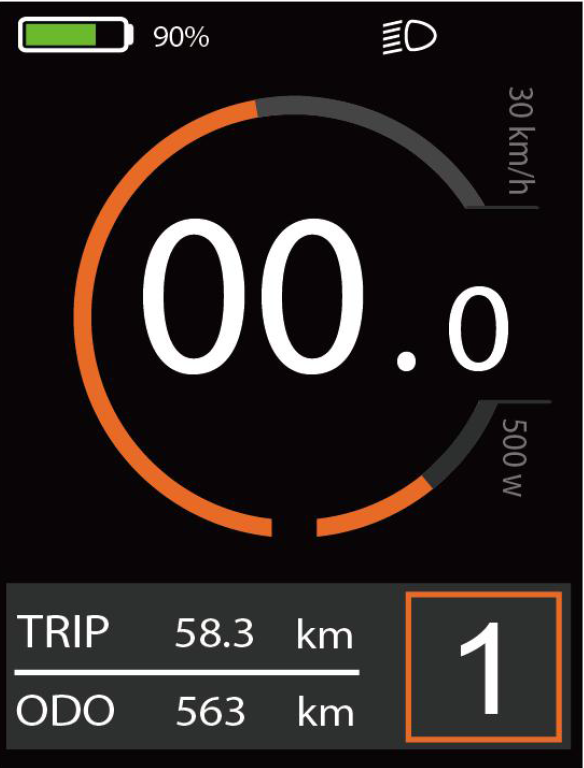

• 照明のオン/オフを切り替えます

• E-Bikeヘッドライトをオンにするには、2秒間「UP」ボタンを押します。バックライトの明るさは自動的に減少します。同様に、「アップ」ボタンを2秒で押して、バイクライトをオフにしてライトアイコンが消えて、明るい明るさを表示することができます。

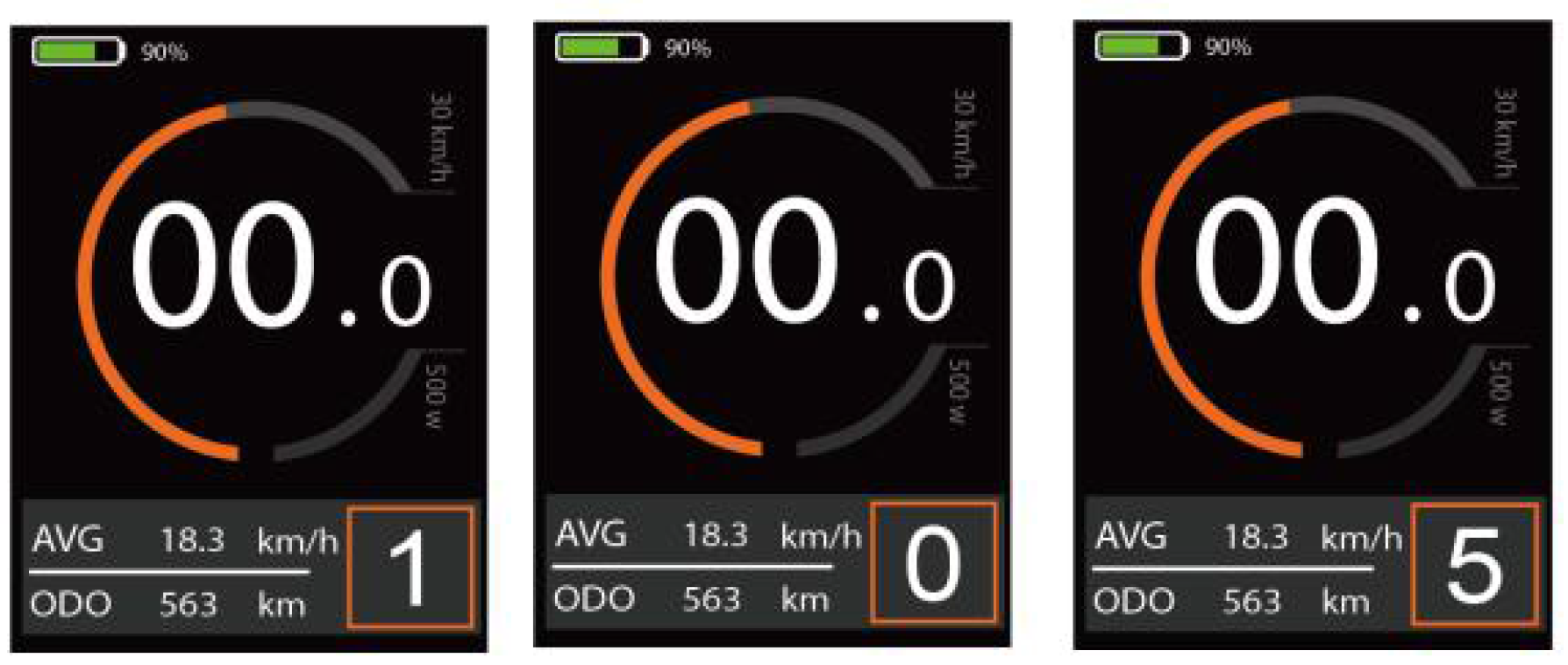

• アシストレベルオプション

• '+'または ' - 'ボタンを押して、E-Bikeシステムアシストレベルを切り替え、モーター出力電力を変更します。デフォルトアシストレベルの範囲はレベル「0」からレベル「5」の範囲で、出力電力はレベル「0」でゼロです。レベル「1」は最小電力です。レベル「5」は最大電力です。デフォルト値はレベル「1」です。

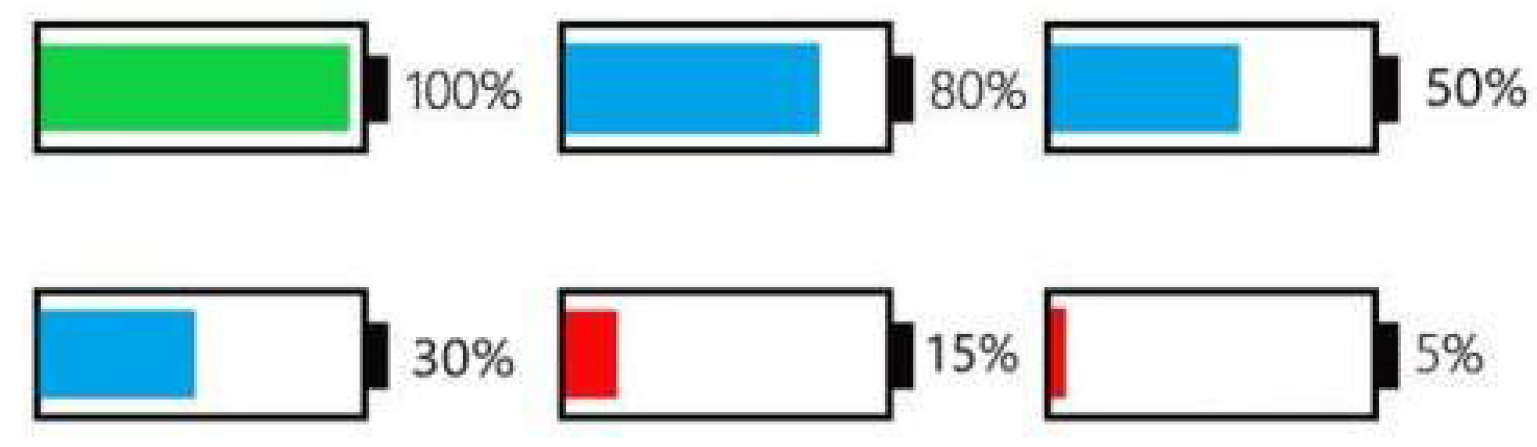

• バッテリーインジケーター

• バッテリー電圧は、36〜48ボルトの間で切り替え可能です。デフォルトの電圧は36Vです。 36Vの電圧曲線は31.5-34.5-35.6V-37.4V-93.2Vです。

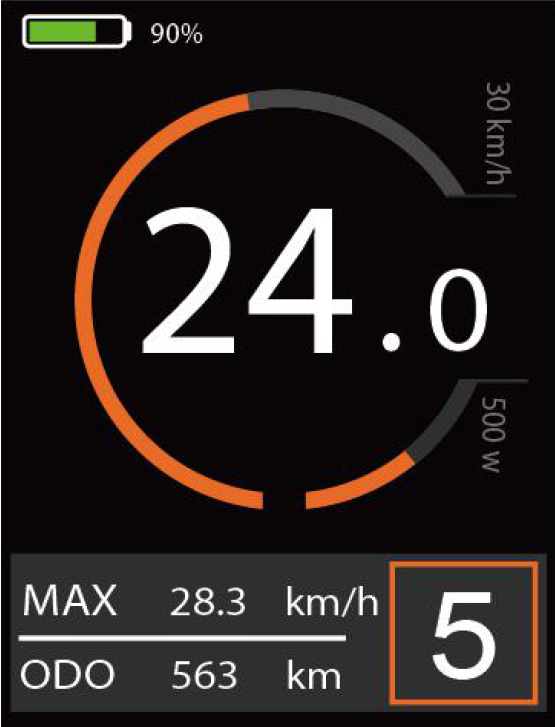

• モーターパワーインジケーター

• モーターのパワーは、デジタルディスプレイを介して表示されます。

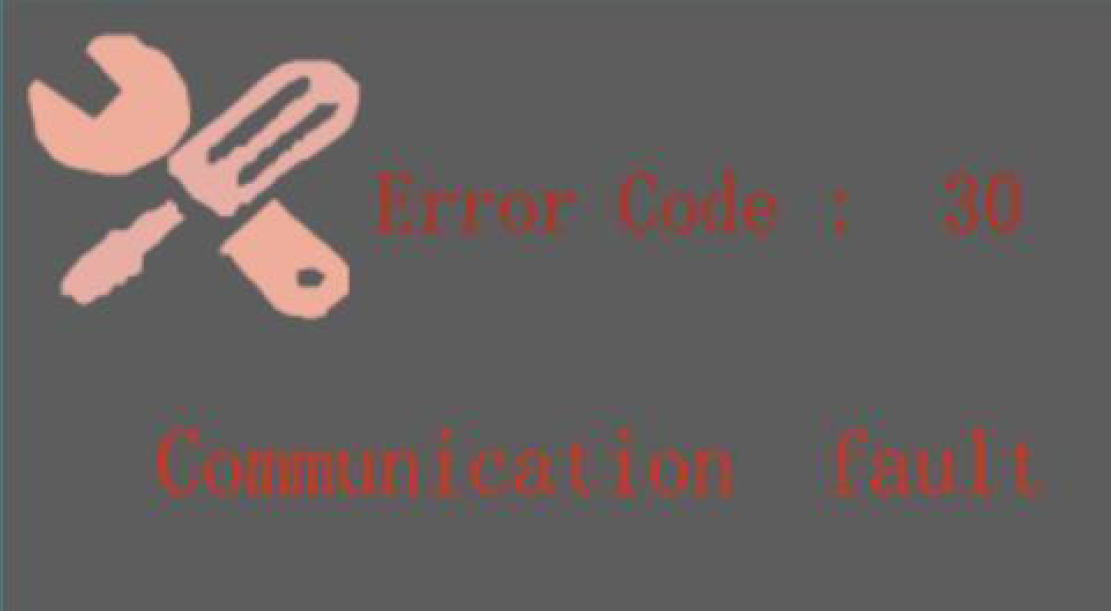

• エラーコードの表示

• eバイクシステムのコンポーネントは継続的かつ自動的に監視されます。エラーが検出されると、それぞれのエラーコードがテキスト表示領域に示されています 。

• エラーコードが表示されたときにディスプレイを修理します。通常、自転車に乗ることはできません。

• 電源ボタンを押してディスプレイをオンにします。

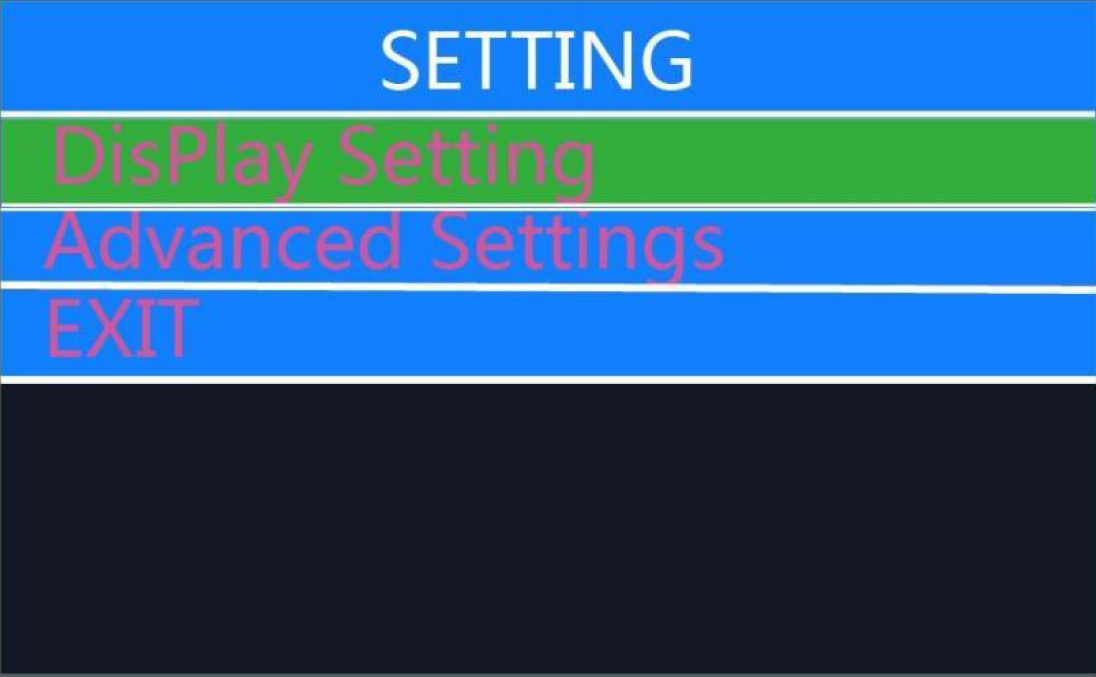

• 一般的な設定（表示設定）にアクセスするには、2秒の「i」ボタンの両方を押します。

注：すべての設定は、速度なしで駐車した自転車に実行する必要があります。

• 表示設定

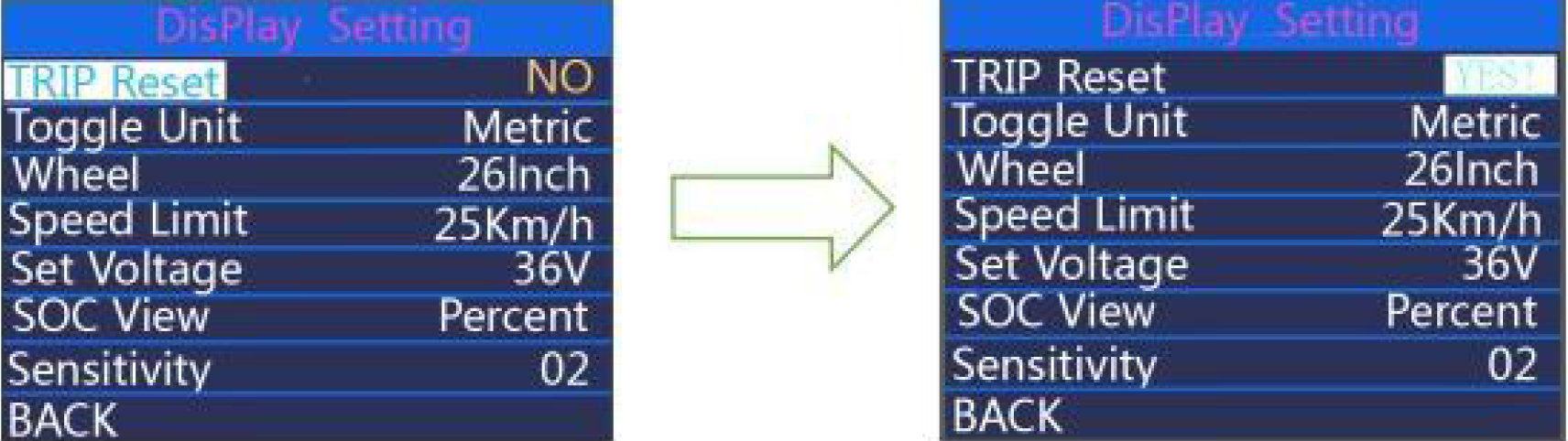

• リセットリセット

トリップリセットは、トリップ距離クリアランス設定を表します。 *そして同時に、マックス。

スピード、平均速度もクリアされます。

「+」ボタンまたは「 - 」ボタンを押して、はいまたはいいえを選択します

変更された設定を確認および保存するには、「i」ボタンを押します。または

「i」ボタンを押してホームページに戻るか、戻ってホームページを返します。いつ

ディスプレイまたはeバイクシステムがオフになっており、上記のデータは自動的にクリアされません。

デフォルト設定は「トリップレストノー」です

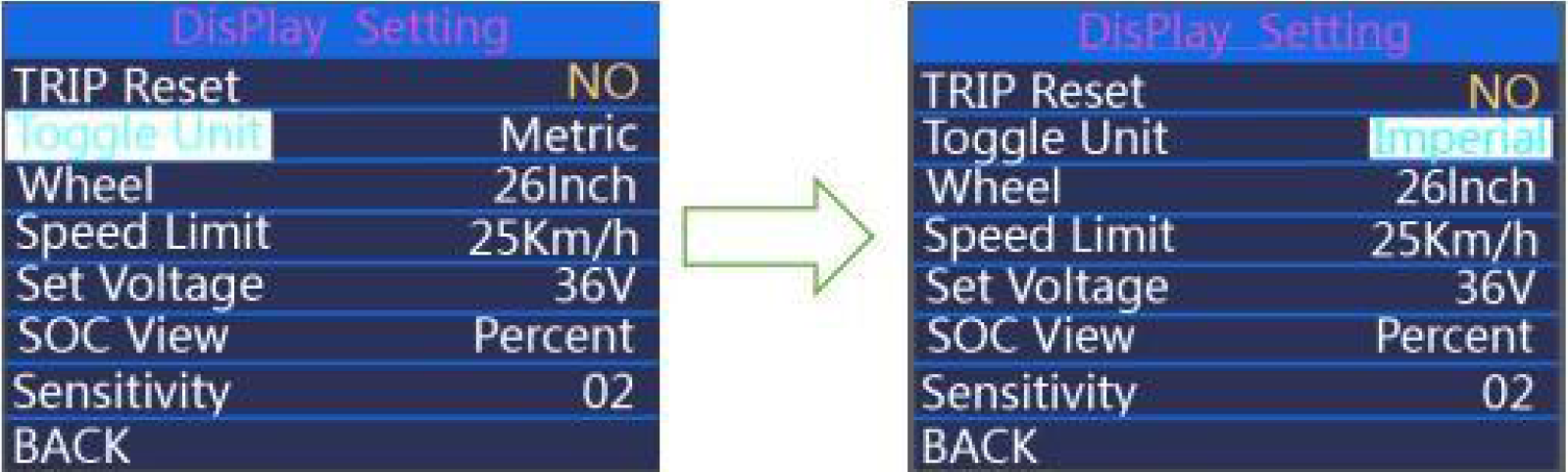

• トグルユニット

トグルユニットは、メトリックとインペリアルの間の変更ユニットを表します。デフォルトはです

'メトリック'。

ユニットを切り替えるには、「+」ボタンまたは「 - 」ボタンを押して、目的の設定を選択します

アイテム、次に「i」ボタンを押して、変更された設定を確認して保存します。または「私」を保持します

ホームページに戻るボタンまたは再び押してホームページを返します。

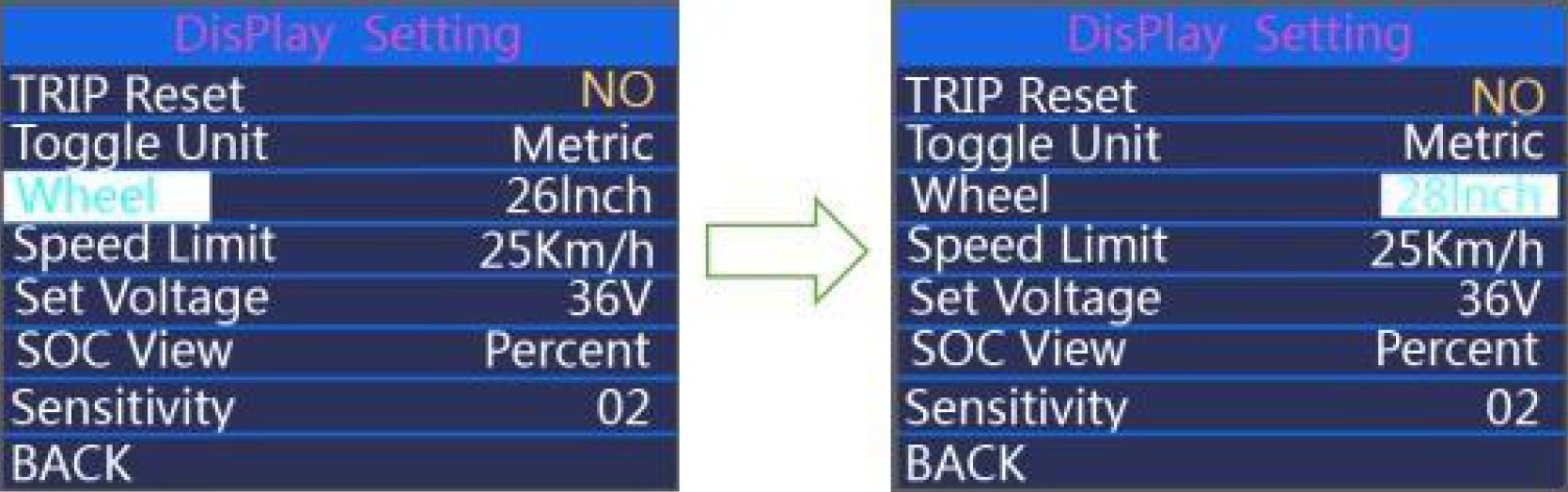

• 車輪

ホイールはホイール径の設定を表します。

「+」または「 - 」ボタンを押して、目的の値がなるまで増加または減少します

表示されます。オプションのホイール直径は、16インチ/18インチ/20インチ/22インチ/24インチ/26インチ/700C/28インチです。デフォルト

カスタマイズ可能です。

変更された設定を保存するには、「i」ボタンを押して確認します。または、「i」ボタンを押します

ホームページに戻るか、再生してホームページに戻ります。

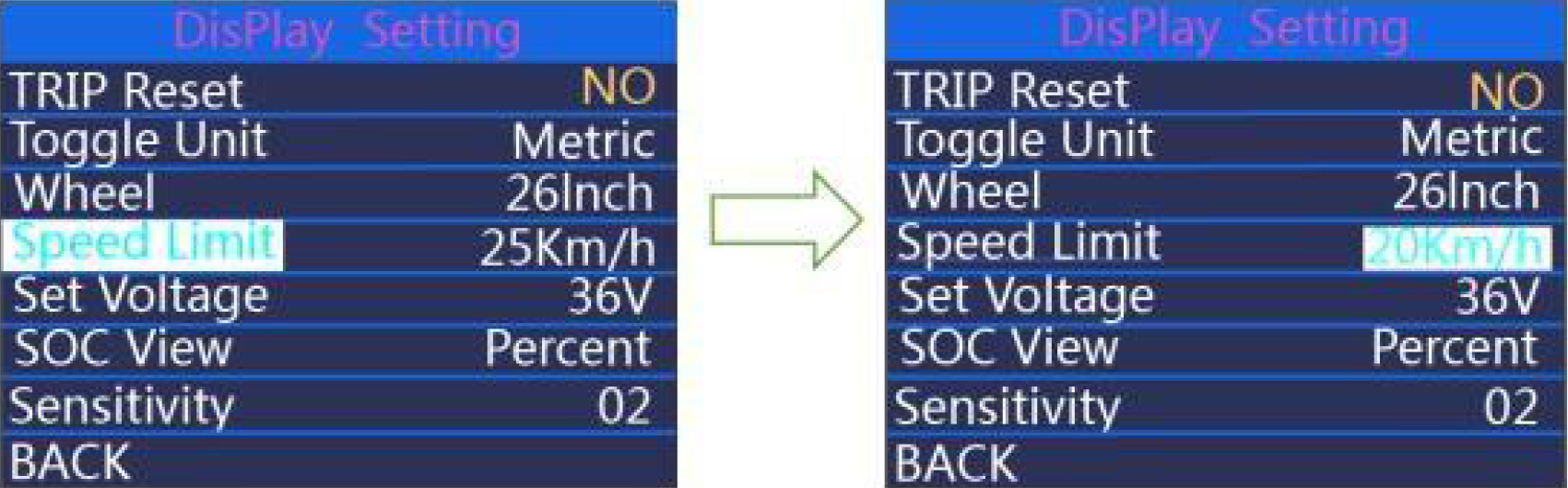

• 制限速度

速度制限範囲は12km/h〜40km/hです。

基本設定を変更するには、「+」または「 - 」ボタンを押して、まで増加または減少します

目的の値が表示されます。

変更された設定を保存するには、「i」ボタンを押して確認します。または、「i」ボタンを押して返します

ホームページに、または押し戻してホームページに戻ります。

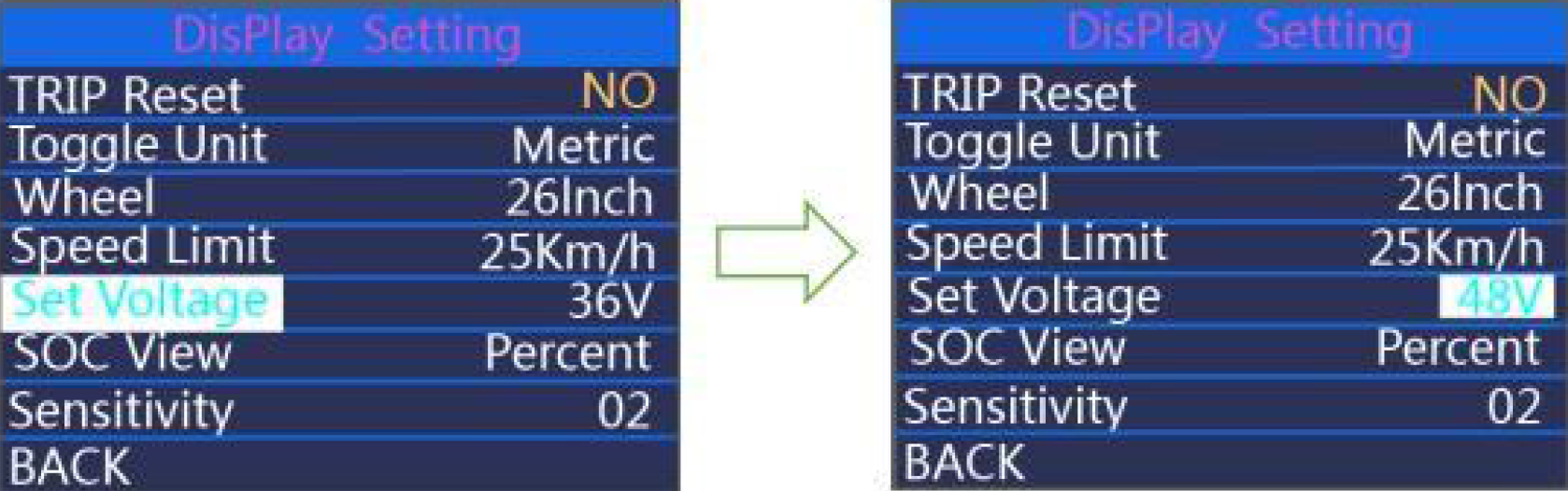

• 電圧を設定します


セット電圧は電圧設定を表します。

+/-ボタンを押して、電圧36Vと48Vを切り替えて、希望するものを選択します

電圧値。デフォルトは48Vです。

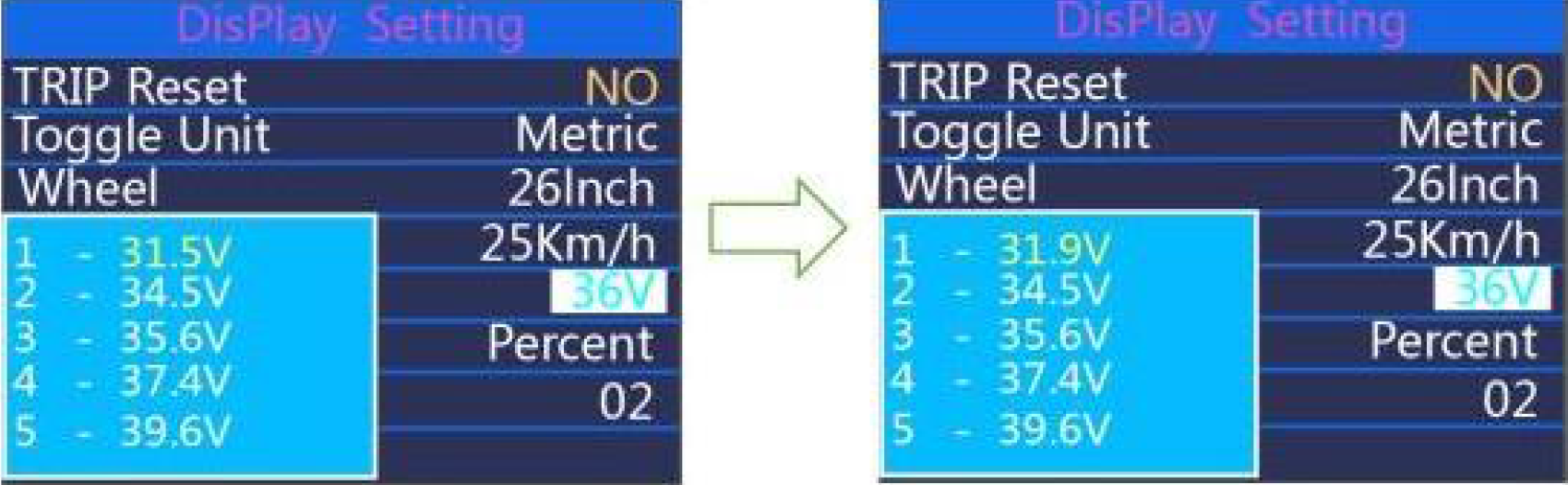

iボタンを押して、電圧セグメント値の設定を入力します。 5つのセグメント値は次のとおりです

1つずつ設定します。たとえば（48Vモード）、最初のセグメント電圧値

デフォルトは41.5Vと+/-ボタンを押してこの値を変更し、iを押して確認し、

次のセグメント値の設定にアクセスします。 5つの値が設定されたら、iを押して確認します。または

「I」ボタンを押してホームページに戻るか、再び押してホームページに戻ります。

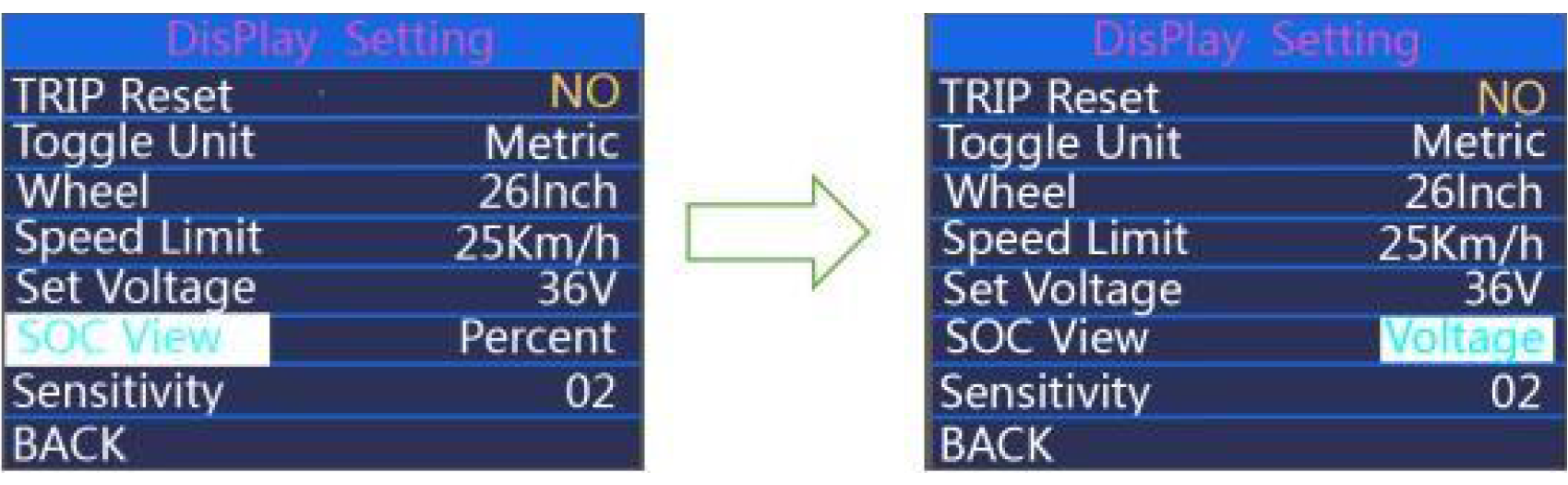

• SOCビュー


上または下に押してSOCビューを選択し、[i]ボタンを押して設定を入力します。プレス

上下に電圧値とバッテリーの割合を切り替えます。

デフォルトビューメソッドはパーセンテージです。 Iを押してデータを保存し、SOCビューを終了します

設定。

「I」ボタンを押してホームページに戻るか、再び押してホームページに戻ります。

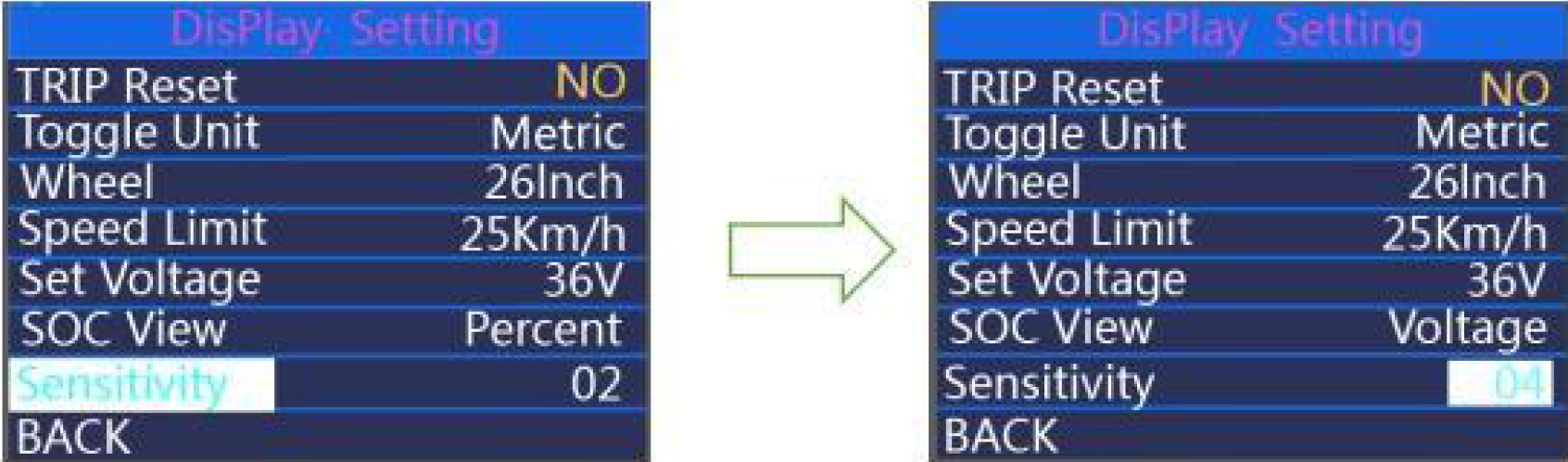

• 感度

感度はPASセンサーの感度を意味します。

+/-ボタンを押して、感度値を変更するには、オプションの値は01〜05です。

変更された設定を確認して保存するボタン。または

「I」ボタンを押してホームページに戻るか、再び押してホームページに戻ります。

• 高度な設定



  表示設定が完了したら、[バック]を選択して[オン/オフ]ボタンを押してホームページに戻ります。 +/-ボタンを押して、詳細設定に移動します

• レベルの設定を支援します

       電源セットは、アシストレベルの設定を表します。

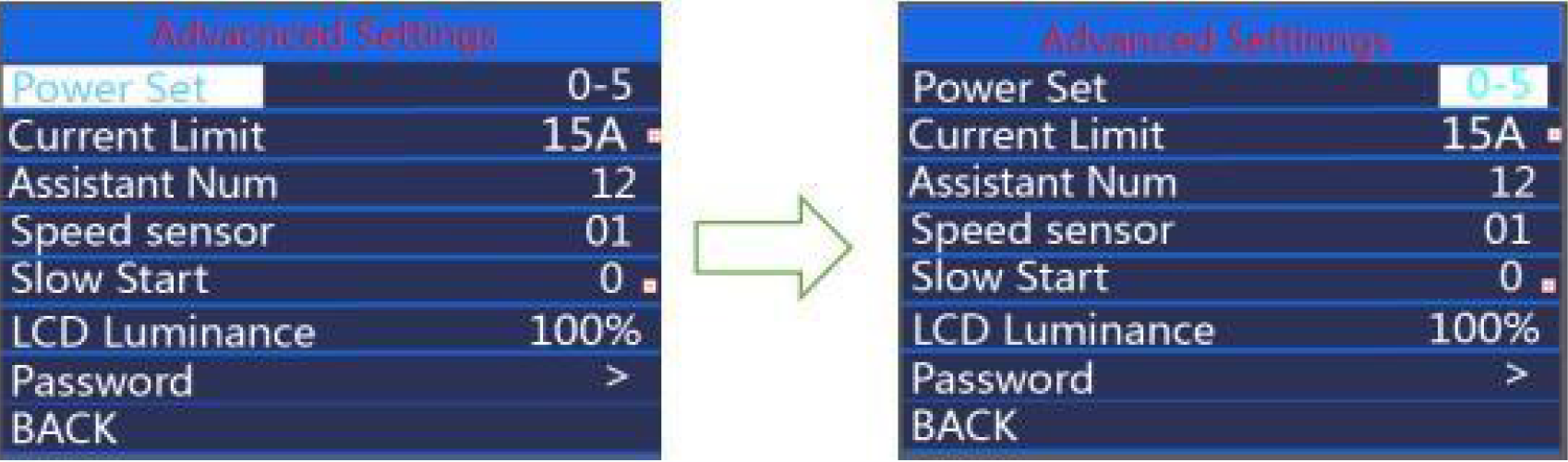

• アシストレベルモード

8アシストレベルモードお客様の支援：0-3、1-3、0-5、1-5、0-7、1-7、0-9、1-9。デフォルトモードは0-5です。

アシストレベルのモードを変更するには、「+」または「 - 」ボタンを押して目的のモードを選択し、「i」ボタンを押してPAS比率を自動的に確認およびアクセスします。

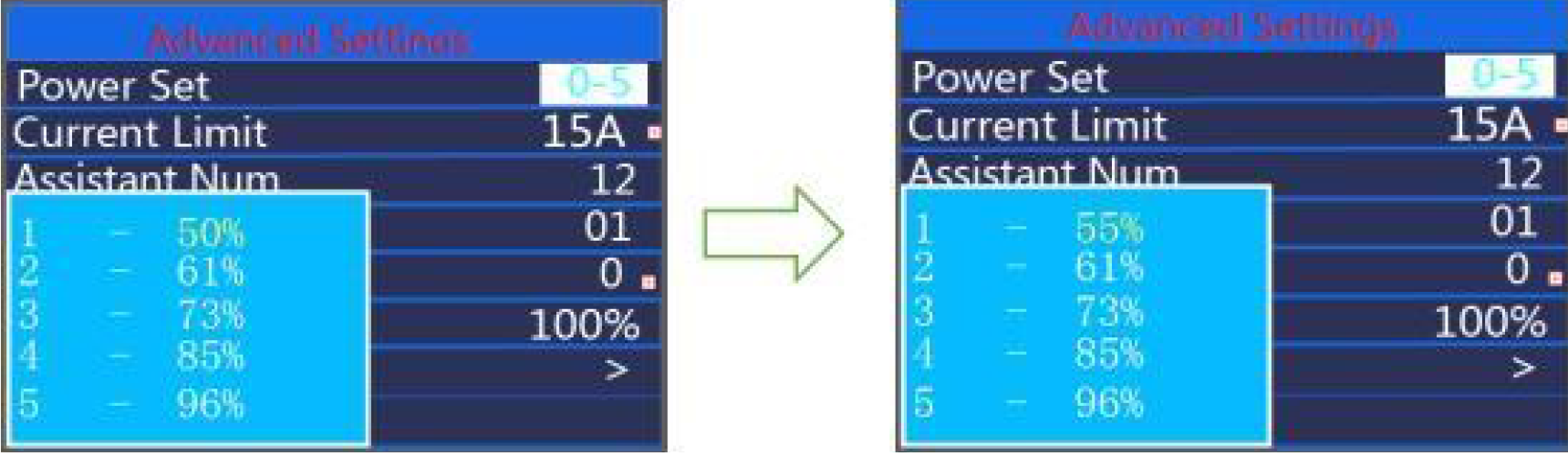

• アシストレベルの比率設定

アシストレベルの比率を変更するには、 '+'ボタンまたは ' - 'ボタンを押して選択します

希望するパーセント値、 'i 'ボタンを押して次のものに確認して移動します

アシストレベルの比率設定。

すべてのアシストレベル比が入力された後、[i]ボタンを押して設定を確認および保存します。

*のアシストレベル比のデフォルトを参照してください。 添付リスト2

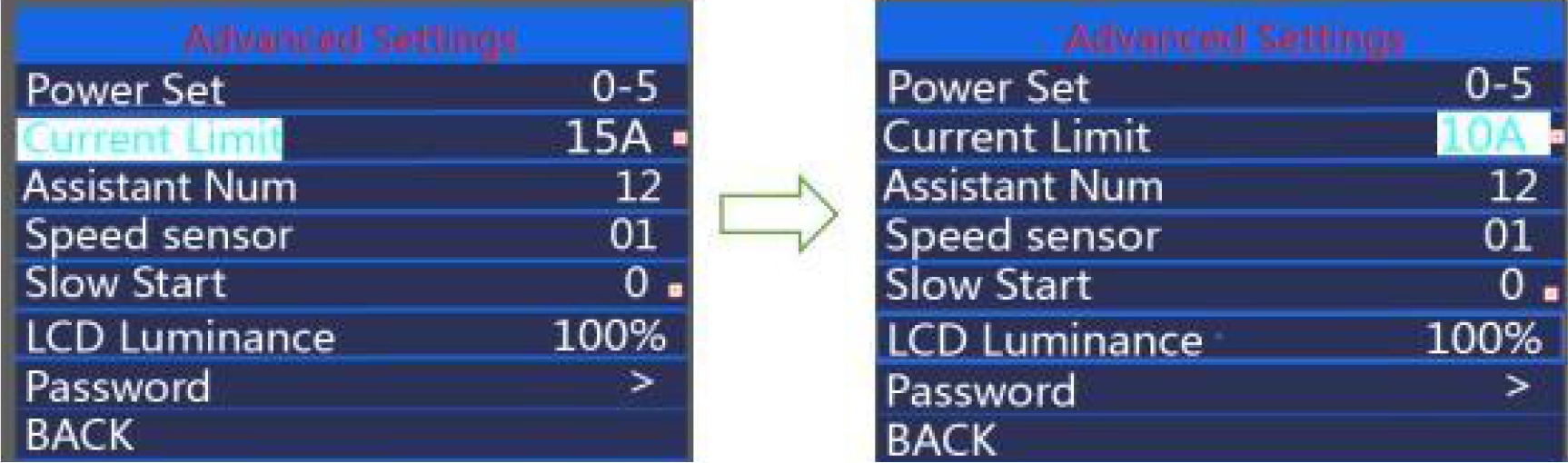

• 現在の制限

電流制限は、コントローラーの電流制限設定を表します。設定範囲は07〜22aです。

デフォルトはカスタマイズ可能です。

基本設定を変更するには、「+」または「 - 」ボタンを押して、値を増やします。

変更された設定を保存するには、「i」ボタンを押します。または

Iボタンを押して、ホームページに戻るか、押し戻してホームページに戻ります。

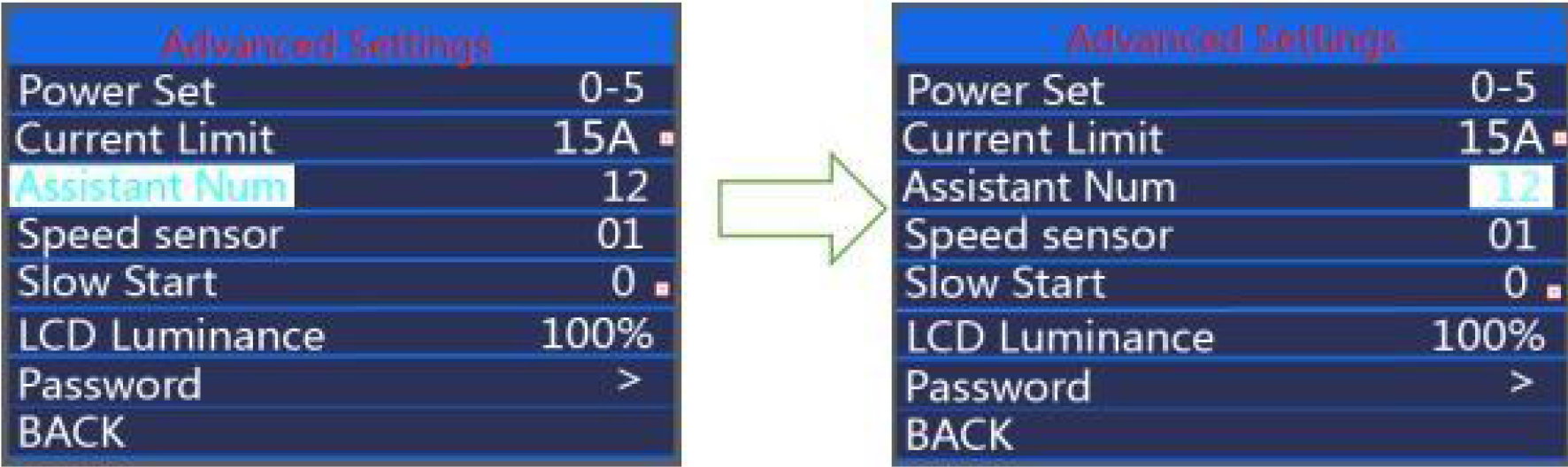

• アシスタント番号

アシスタントNUMは、PASセンサーの磁石の数を表します。設定可能

数字は04〜09、12、24、32です。デフォルトは12の数字です。

PASセンサーの磁石の数を変更するには、「+」または「 - 」ボタンを押します

値を増加または減少させます。

変更された設定を確認および保存するには、[i]ボタンを押します。または

Iボタンを押して、ホームページに戻るか、押し戻してホームページに戻ります。

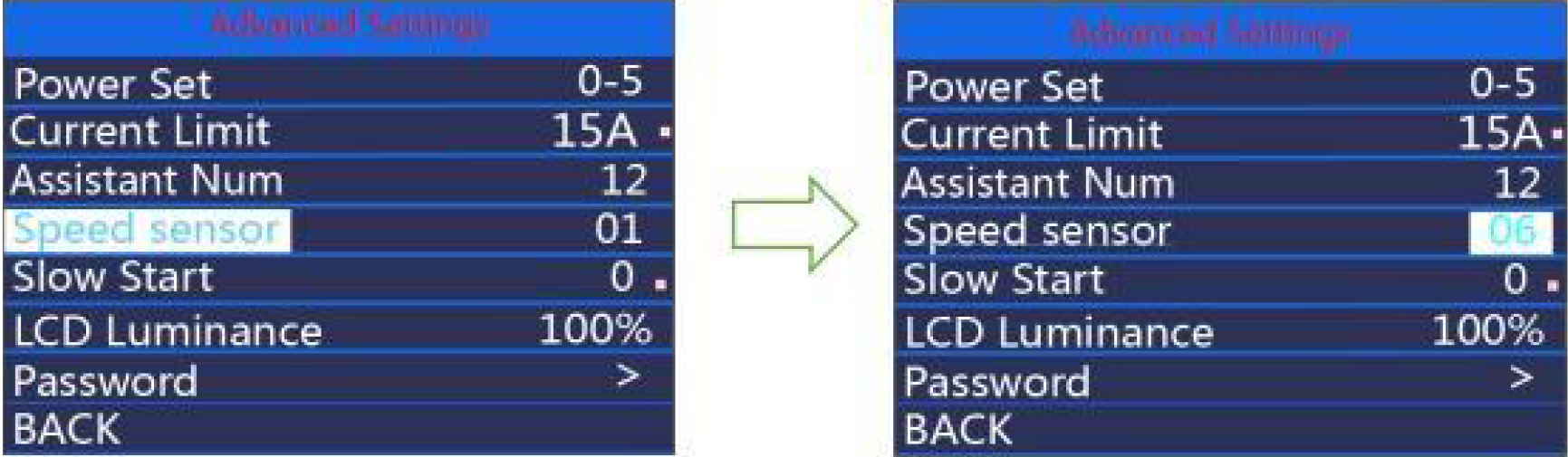

• 速度センサー

速度センサーは、速度センサー設定を表します。デフォルト値は01です。

速度センサーの設定を変更するには、「+」または「 - 」ボタンを押して、の数を選択します

速度センサーの磁石（設定可能範囲は01〜12）。

変更された設定を確認および保存するには、「i」ボタンを押します。または

Iボタンを押して、ホームページに戻るか、押し戻してホームページに戻ります。

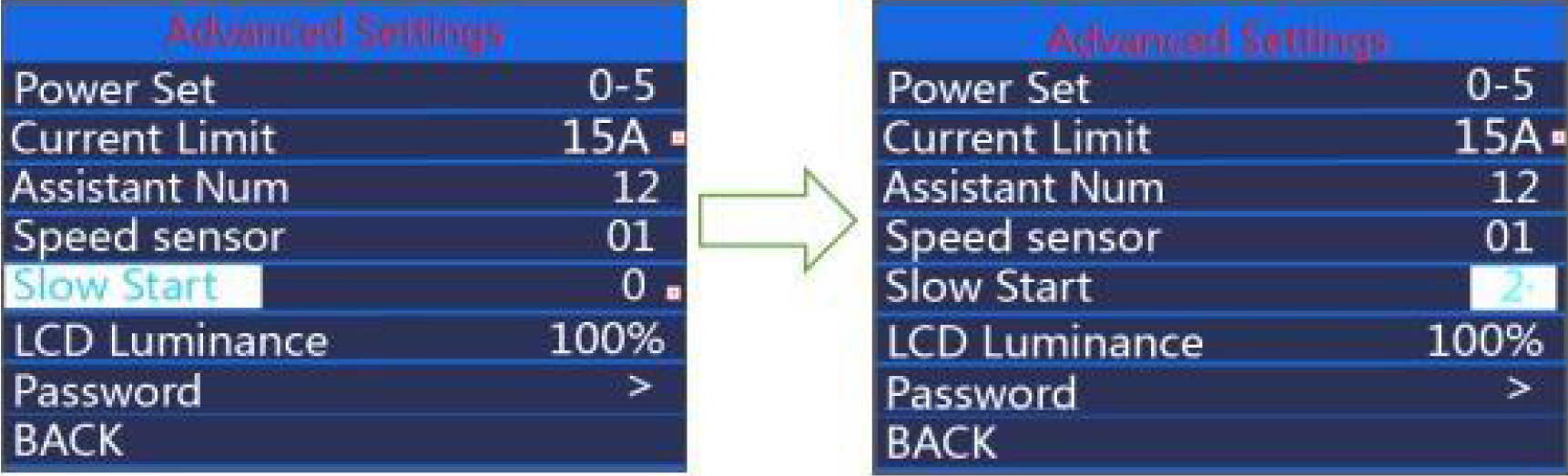

• スロースタート

スロースタートは、遅い起動設定を表します。範囲は「0-3」、「3」が最も遅いです。

デフォルトは「1」です。

遅い起動設定を変更するには、+/-ボタンを押して目的の値を選択します。

変更された設定を確認および保存するには、iボタンを押します。または

Iボタンを押して、ホームページに戻るか、押し戻してホームページに戻ります。

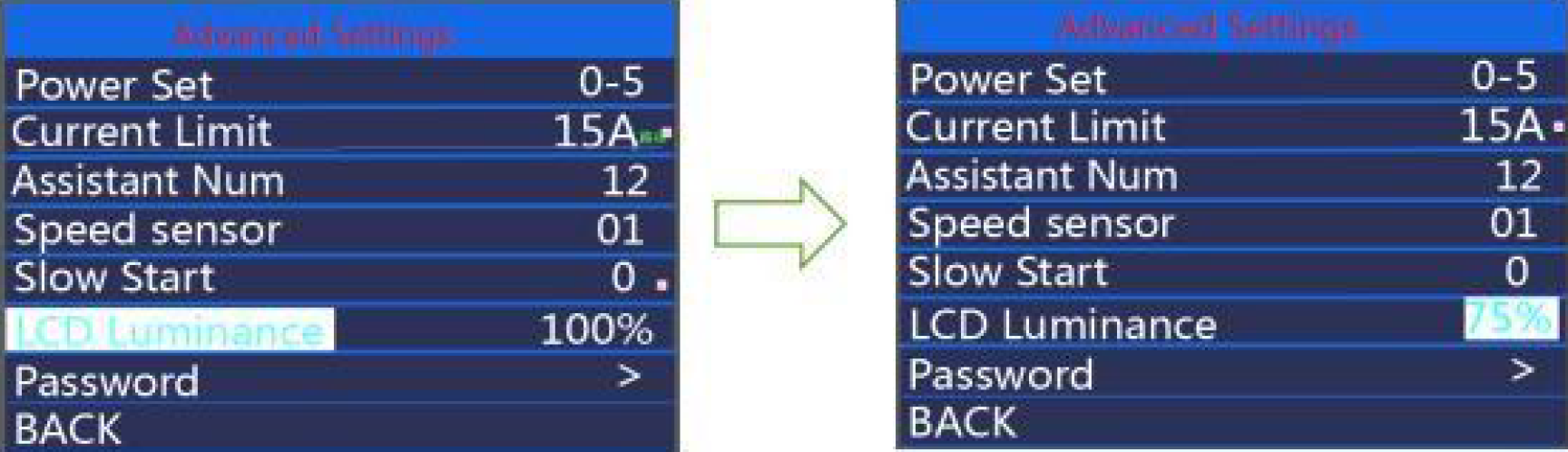

• LCD輝度

LCD輝度は、ディスプレイバックライトの明るさを表します。 100％が最高です

輝度。 10％が最低の輝度です。 5沈降レベル：100％-75％-50％-30％-10％。

デフォルトは100％です。

バックライトの明るさを変更するには、「+」ボタンまたは「 - 」ボタンを押して選択します

望ましい割合。

変更された設定を確認および保存するには、「i」ボタンを押します。または

Iボタンを押して、ホームページに戻るか、押し戻してホームページに戻ります。

• パスワード（パスワードとは、Power-onパスワードの表示を指します。）


+/-ボタンを押して「パスワード」を選択し、iを押して確認します。その間、+/-ボタンを押します

「パスワードの開始」を選択し、[Iを押して確認します。 +/-を押して、「オフ」から「オン」にシフトします。

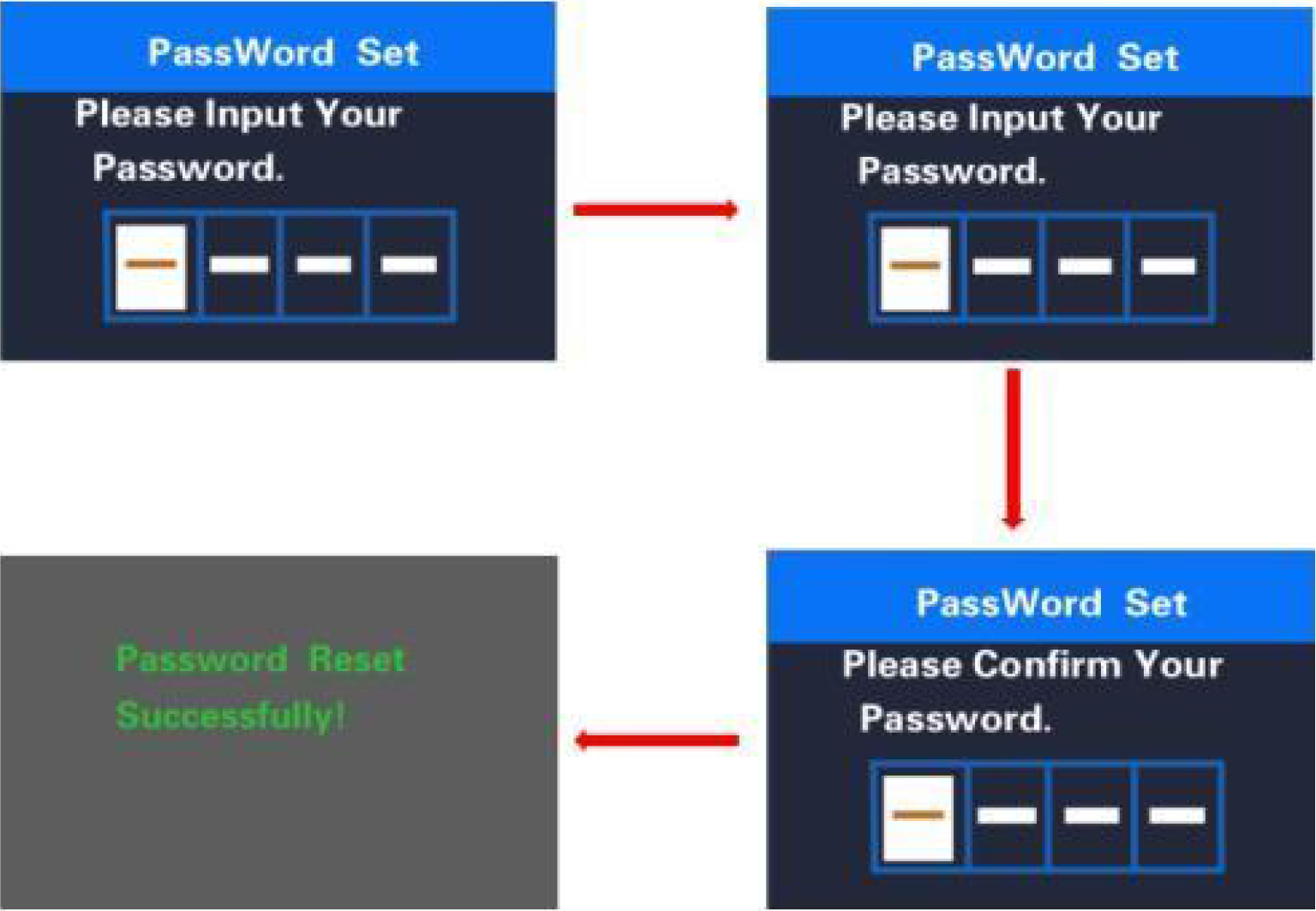

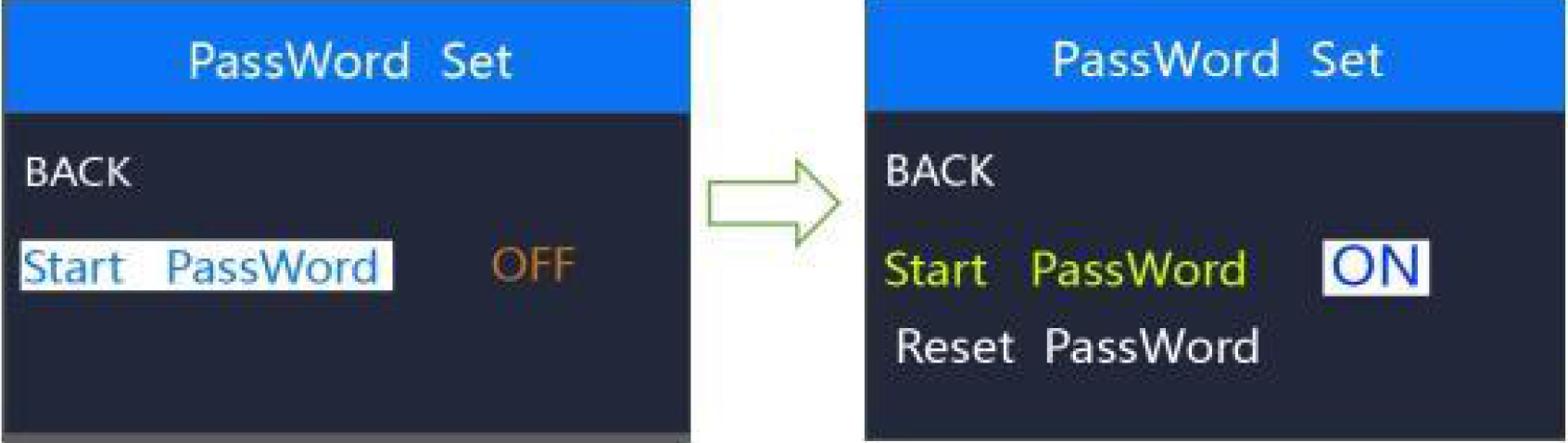

• パスワードを有効にします

「パスワードの開始」インターフェイスで、「on」を選択し、[iを押して確認します。一方、インターフェイスを表示します

パスワードを求めます。 +/-ボタンを押して数字を増やしたり減らしたり、iを押して確認したりします

最初の数字と次の数字に移動します。パスワードの4桁が入力されたら、iを押して確認します

インターフェイスは、パスワードの再入力を求めます。 2つの入力が一貫している場合、

システムは、パスワードが正常に設定されていることをプロンプトします。 2つの入力が一貫性がない場合、最初の入力

入力を正しく繰り返し、新しいパスワードを再度確認する必要があります。インターフェイスはなります

パスワードが正常に設定されてから2秒後に元の設定ページにリダイレクトされます。私を保持します

ホームページに戻るか、ルート「バック」→「ホームページ」に戻ります。

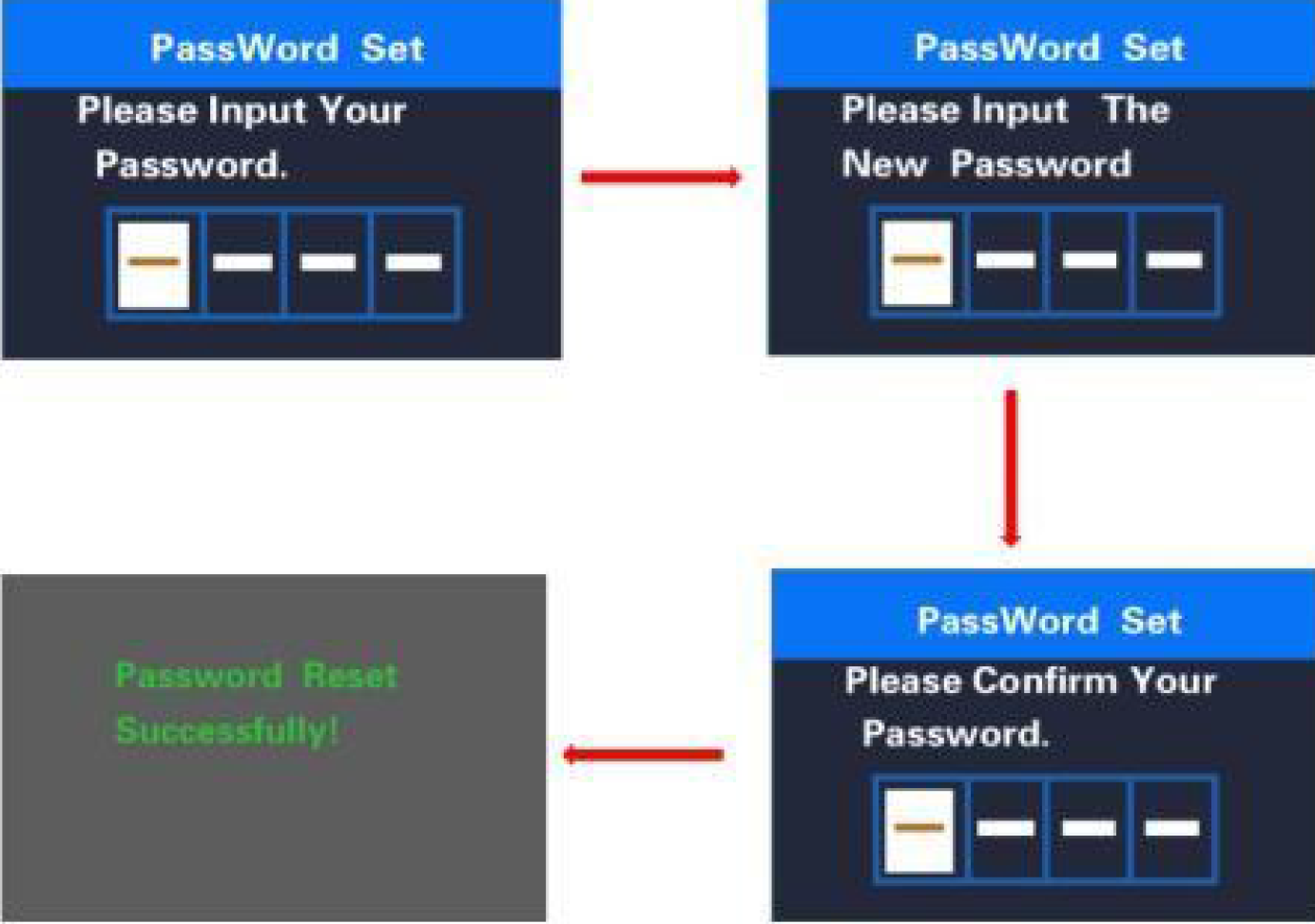

• パスワードの変更


パスワードが有効になっている場合。 「パスワードのリセット」は、パスワードインターフェイスに追加されます。プレス+/-

[パスワードのリセット]を選択し、[Iを押して確認する]ボタンを確認します。一方、インターフェイスは要求します

現在のパスワード。正しいパスワードが入力されると、インターフェイスは新しいものを求めます

パスワード。次に、新しいパスワードを設定する操作に従います。インターフェイスはなります

パスワードが正常にリセットされてから2秒後に元の設定ページにリダイレクトされます。

ホームページに戻るか、ルート「バック」→「ホームページ」に戻るようにしてください。

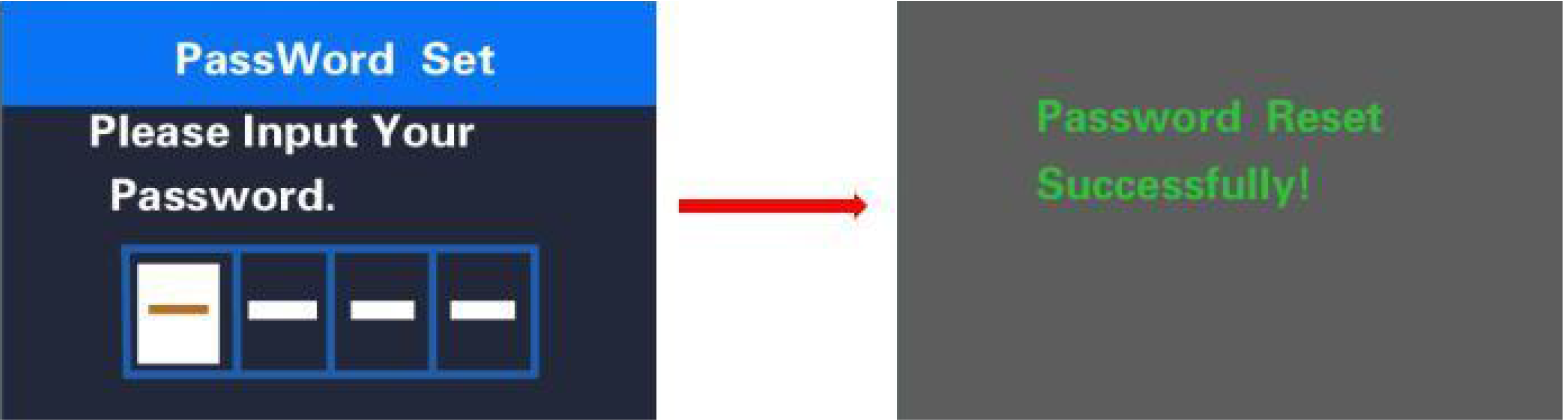

• パスワードを無効にします

「パスワードの開始」インターフェイスで、選択して確認するためにショートプレスiを選択します。一方、ディスプレイ

インターフェイスはパスワードを要求します。正しいパスワードが入力されると、ディスプレイがプロンプトします

パスワード関数が無効になっている」。 2秒後、インターフェイスは元の設定にリダイレクトされます

ページ。または、  ホームページに戻るか、ルート「バック」→「ホームページ」に戻るようにしてください。

• 工場の設定

ホールド +とiボタンは2秒以上ボタンで、工場出荷時の設定ページに入ります。ショートプレス+/- to

NOとYESを切り替えます。はいを選択し、2秒以上のボタンを保持すると、ディスプレイは

工場出荷時の設定にリセットします。それが完了したら、ディスプレイはホーム画面に戻ります。デフォルト値はです

復元セット：いいえ

1分以内に操作がない場合、ディスプレイは設定状態を終了します。

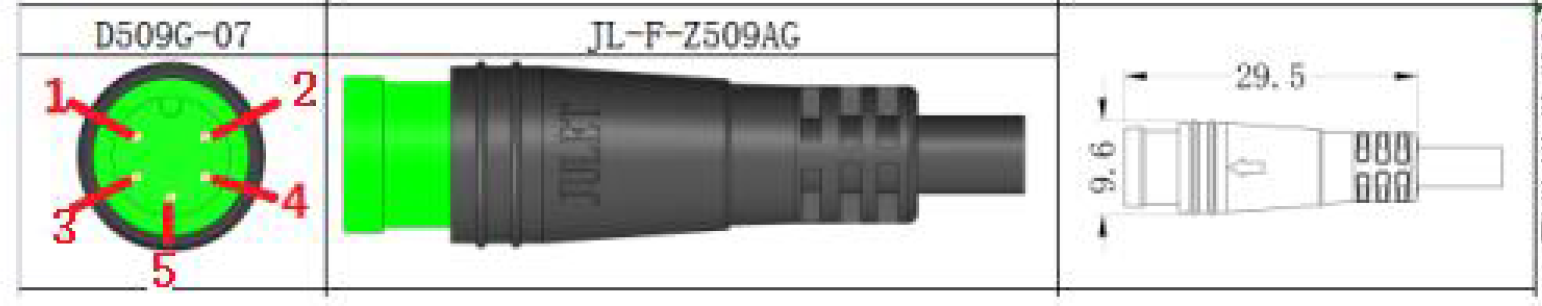

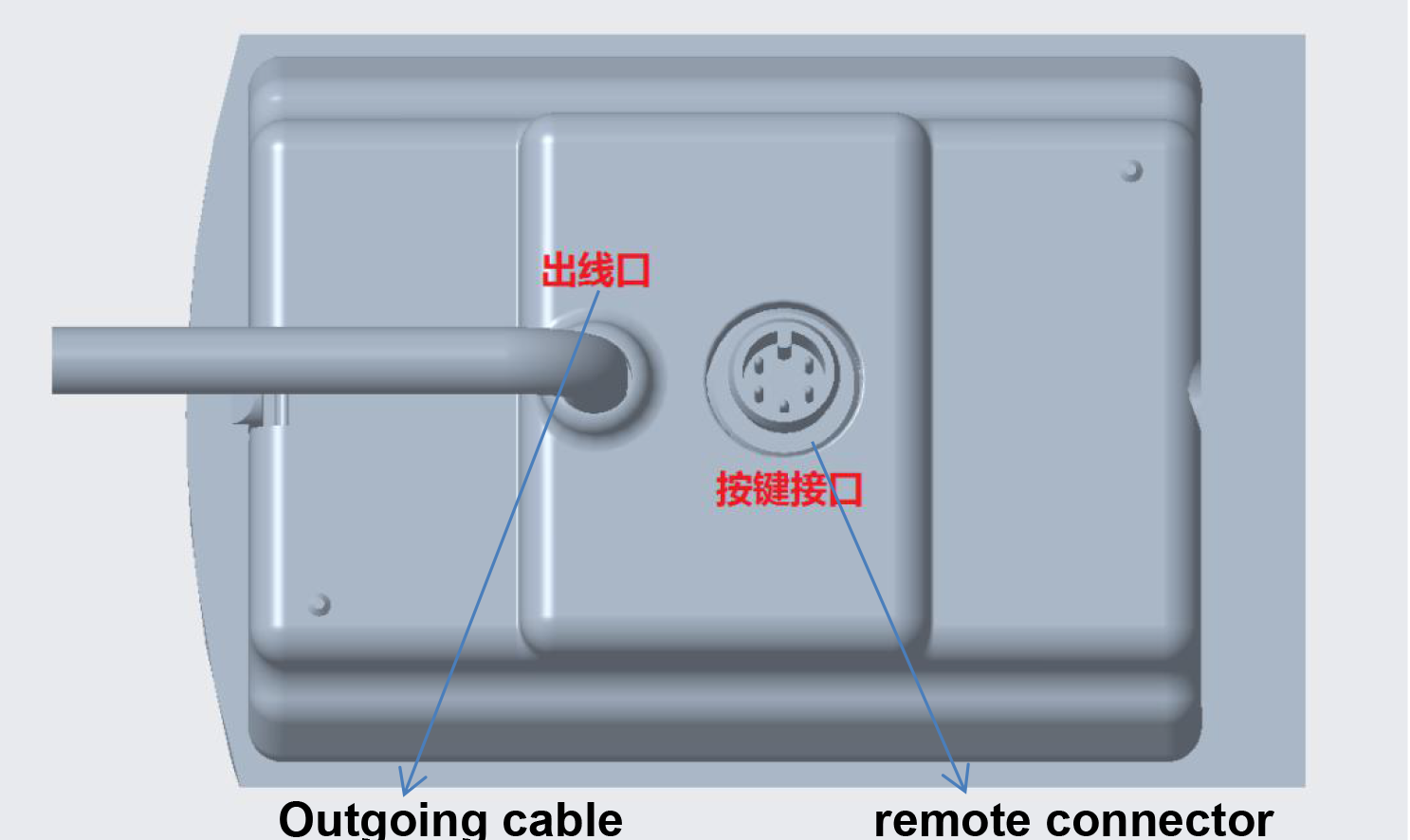

• 接続レイアウトを表示：

注：ディスプレイには、モーターコントローラーへのコネクタを備えた発信ケーブルがあります。デフォルトでは、コネクタ

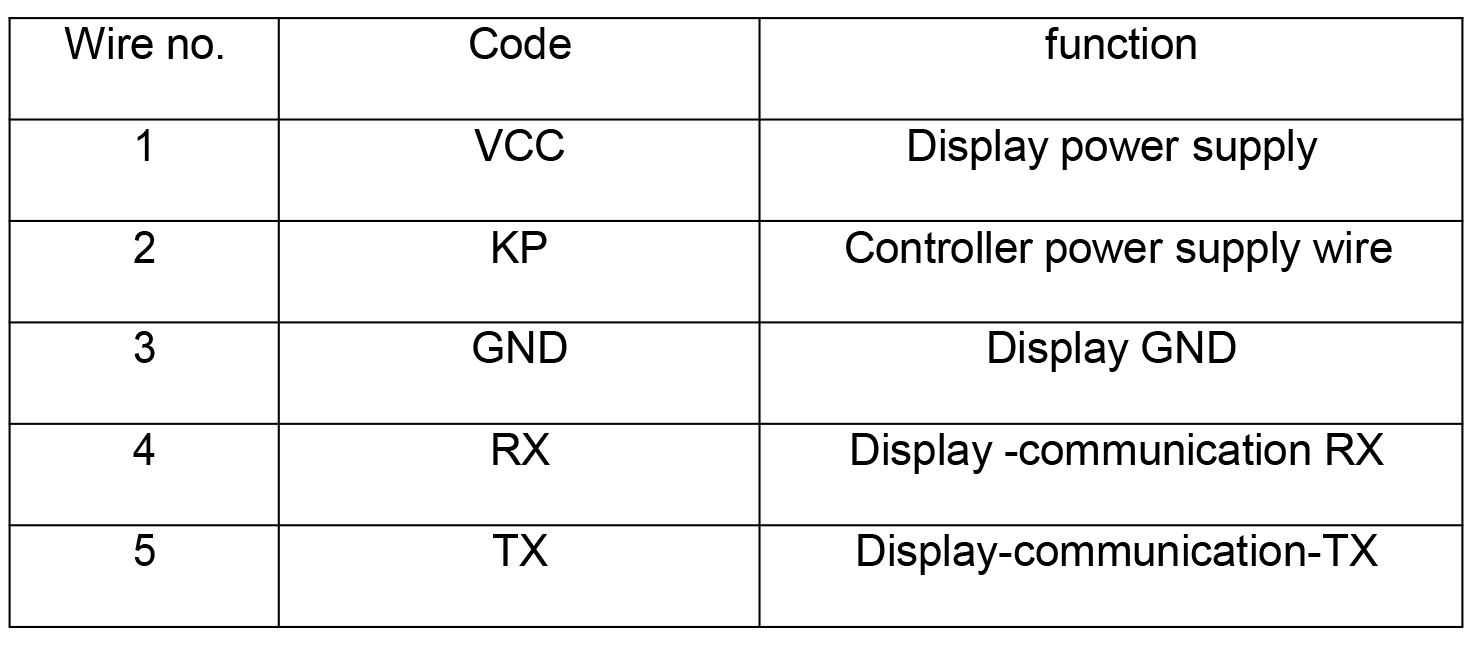

次のように、ピンアウト情報を備えたJulet 5ピンの男性コネクタは次のとおりです。

男性のエンドピンアウト情報を表示します

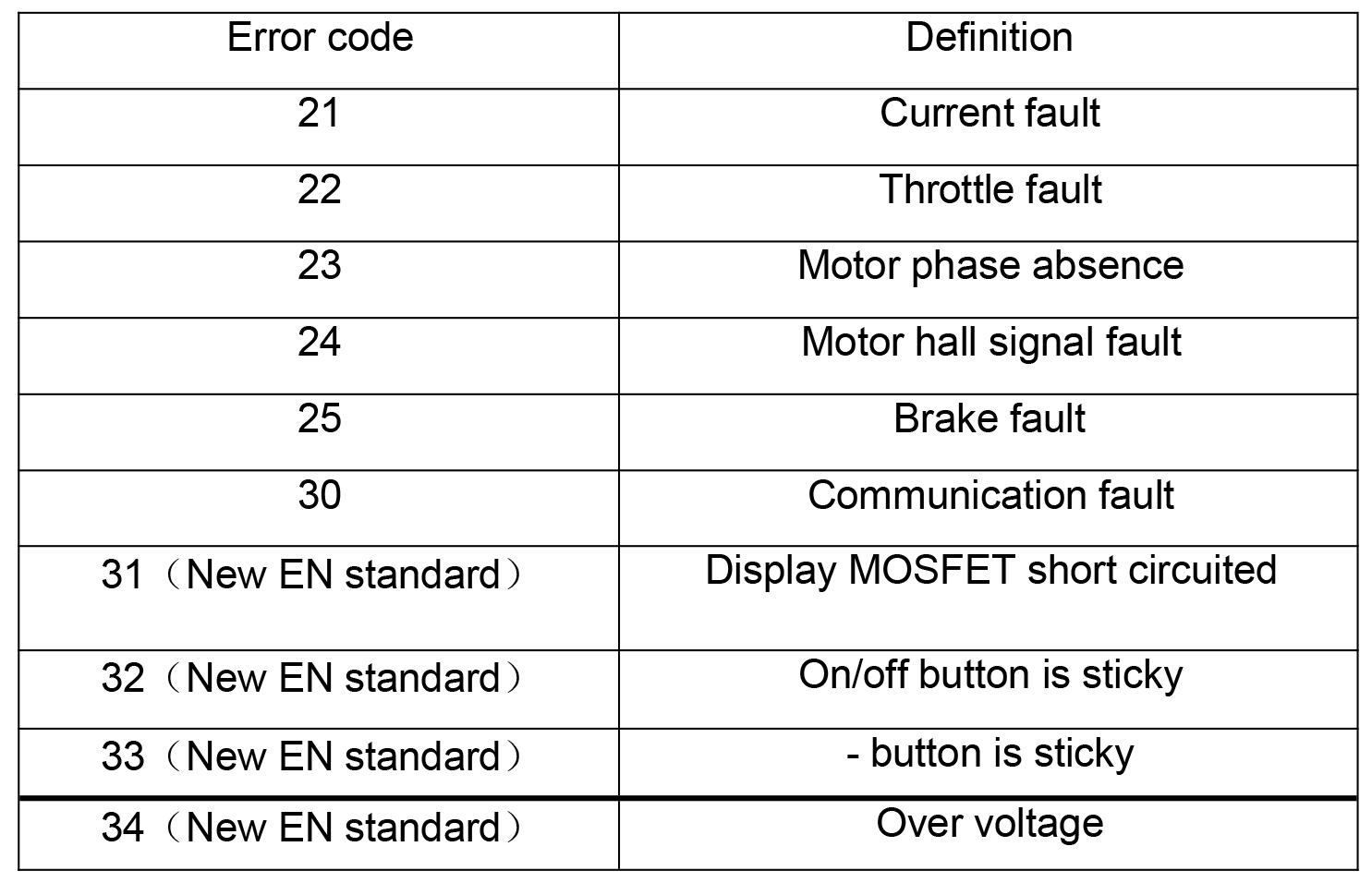

添付リスト1：エラーコード定義

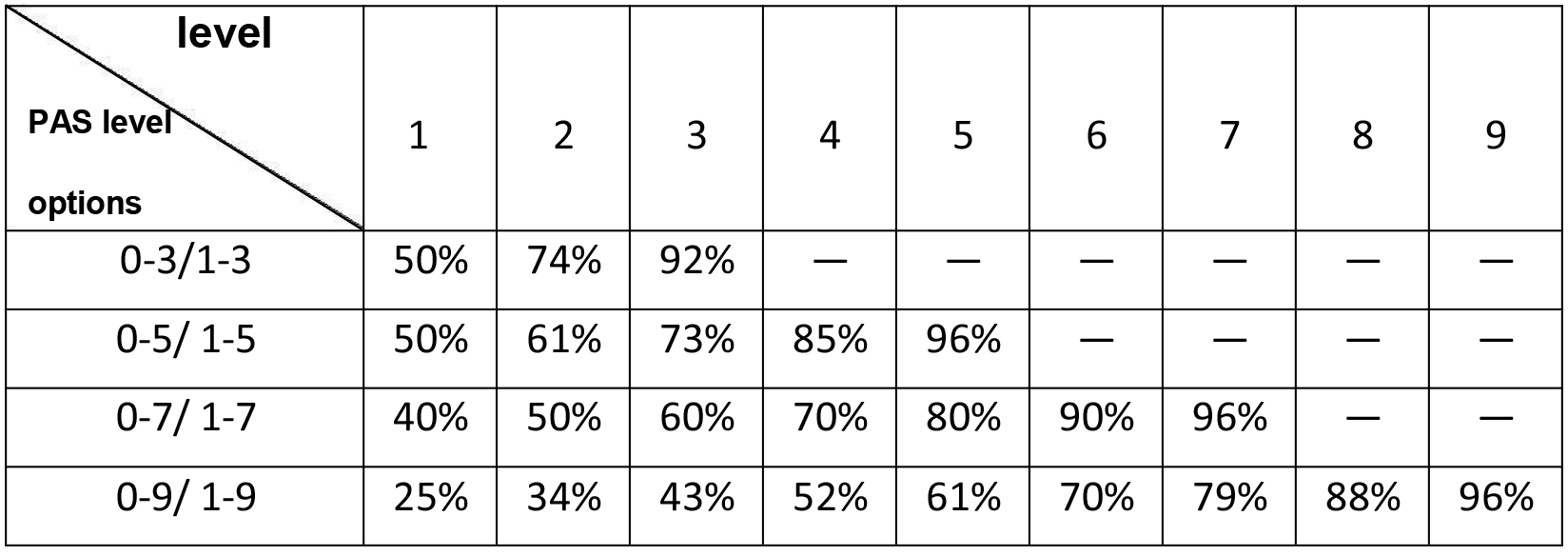

添付リスト2：PAS比率デフォルト値テーブル

ⅰ保証

（1

（2）顧客への出荷または配達の24か月後に保証が有効です

case次のケースは、当社の保証範囲に属していません。

1.ディスプレイは取り壊されます。

2。ディスプレイの損傷は、誤った設置または操作によって引き起こされます。

3。ディスプレイが工場出場しているときにディスプレイのシェルが壊れます。

4。ディスプレイのワイヤーが壊れています。

5.ディスプレイの障害または損傷は、力の大規模です（例えば、火災、

地震など）。

6。保証期間を超えて。

• 注意してディスプレイを使用してください。バッテリーが電源を入れているときにコネクタを解放またはリンクしようとしないでください。

• ディスプレイを押さないようにしてください。

• パラメーター障害を回避するためにシステムパラメーターを変更しないでください。

• エラーコードが表示されたときにディスプレイを修復します。
