2022最新のデザイン新しい外観は固定ケーブルなし高輝度カラーBluetooth GPS LED LCD EBIKE ELECTRIC BICYCLE BIKE KD986のインテリジェントTFTディスプレイLED LED

• 名前：EBIKEのインテリジェントTFTディスプレイ

• モデル：KD986

• 36V48V電源

• 定格作業電流：10mA

• 最大作業電流：30mA

• オフステートリーク電流：<1μa

• 動作温度：-20 ℃〜60℃

• 保管温度：-30 〜70℃

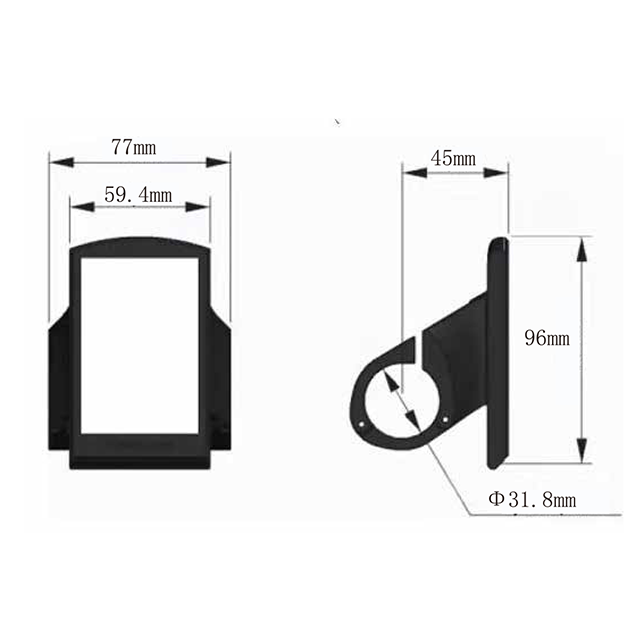

• 外観と  寸法図を表示（ユニット：mm）

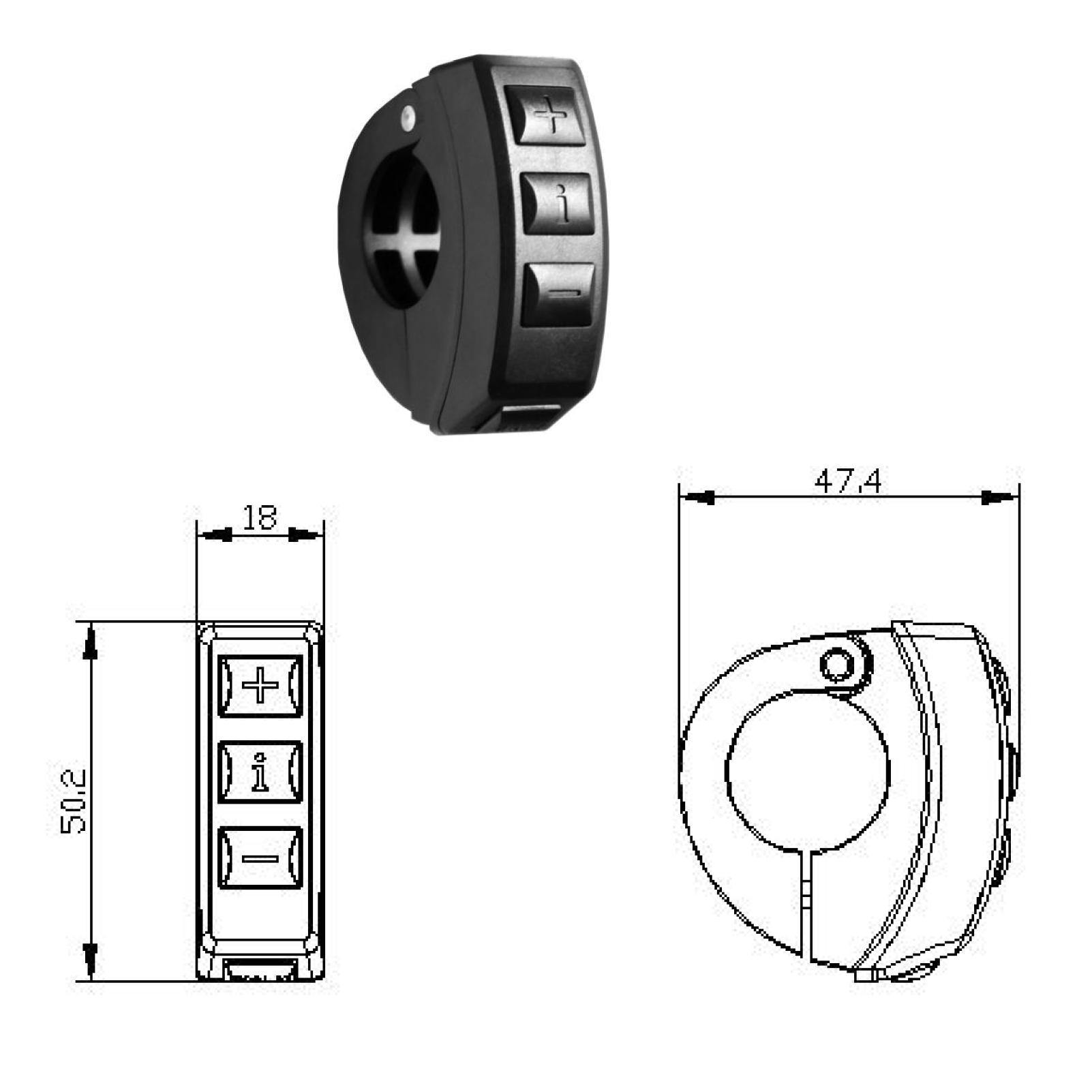

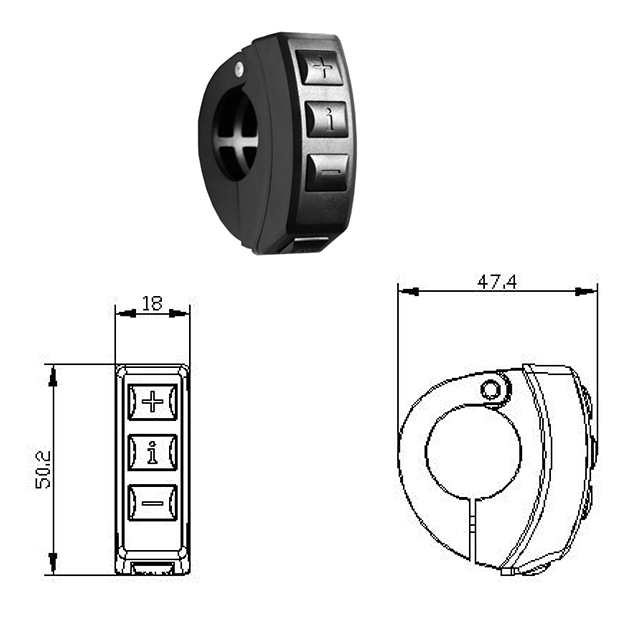

• リモートコントロールの外観と寸法図（ユニット：mm）

KD986は、ユーザーのニーズに合わせて多くの機能を提供できます。示す内容は次のとおりです

フォロー：

• バッテリーSOCパーセンテージの表示

• 運動電力の表示

• アシストレベルの指示

• 速度表示（ランニング速度、最大速度、速度を含む）

• 走行距離計と旅行距離

• プッシュアシスタンス関数

• 旅行時間の兆候

• バックライトオン/オフ

• エラーコードの表示

• USB接続インジケーター

• さまざまなパラメーター設定（ホイールサイズ、速度制限、電圧セット、支援レベル、コントローラー限定電流、パスワードの有効化/変更/無効など）

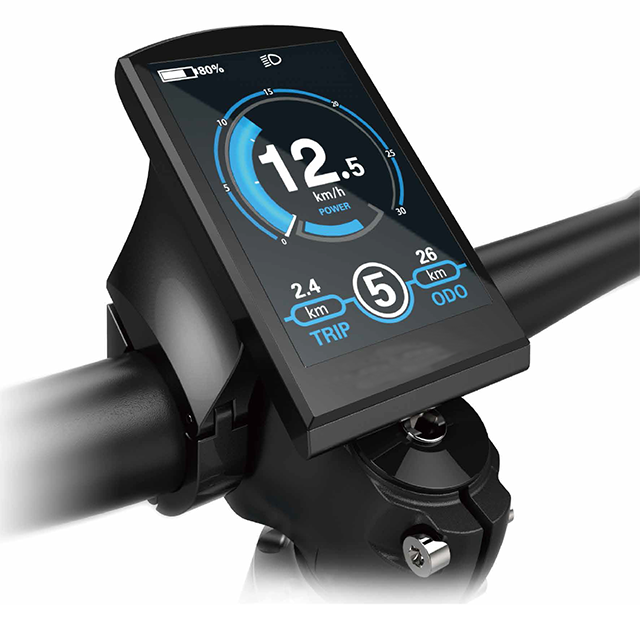

1. 特別なテクノロジーを備えた高輝度色のLCD（ガラスレンズは完全にシームレスにフィットして、より良いディスプレイ効果を得るためにスクリーニングします）。ホログラフィック画面、ディスプレイがオフになったときのスマートフォンのように見えます。視覚効果は、異なる角度と強い日光の両方から良好です。

2. ガラスレンズ、フルスクリーン、プラスチックエッジなし。

3. 新しい外観、よりファッショナブルで、高い科学と技術の感覚。

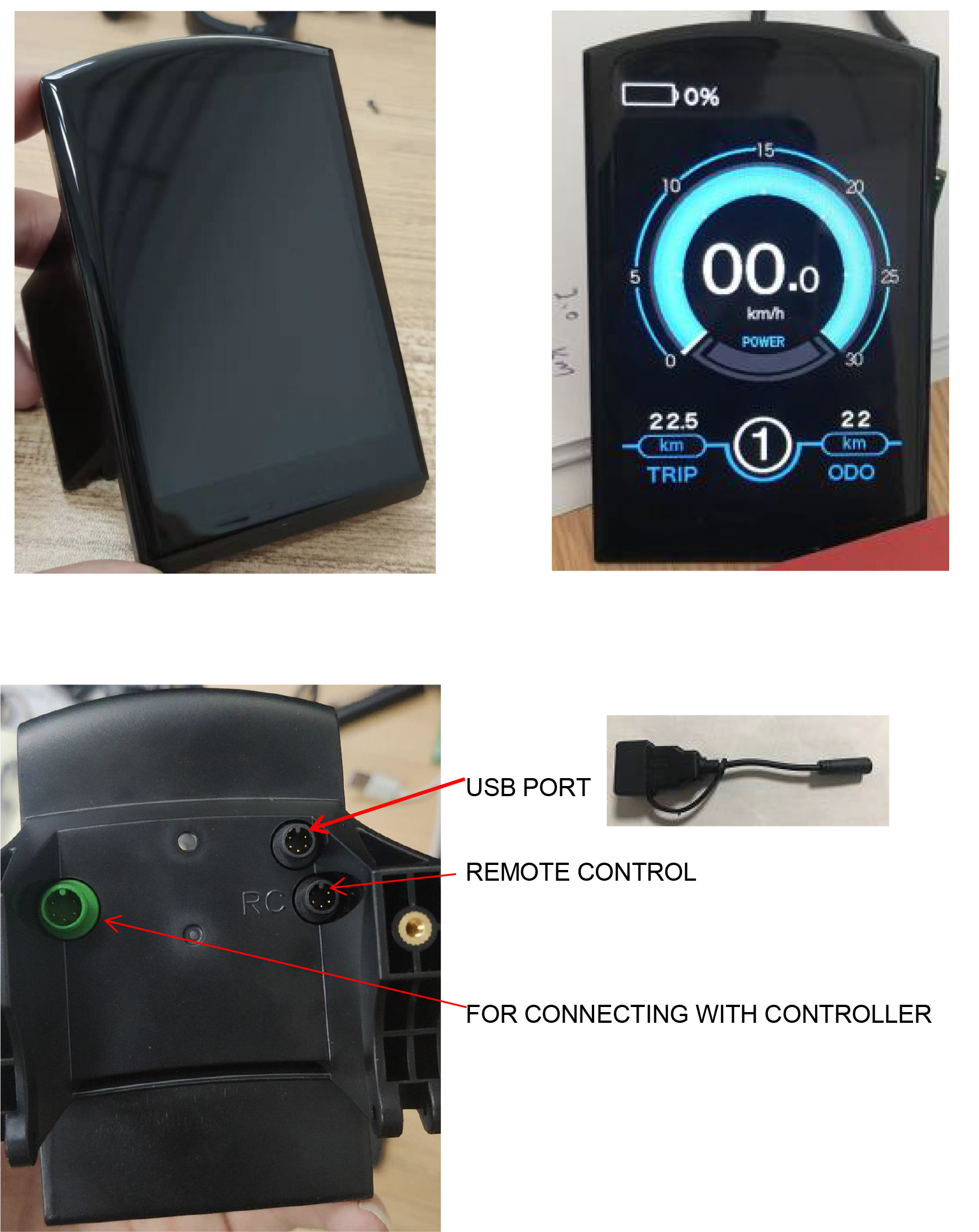

4. ディスプレイ側には固定ケーブルがありません。ケーブルは無料です。ソケットタイプコネクタの最新技術をディスプレイに完全に適用します。したがって、供給サイクルは大幅に短縮されます。また、販売後のサービスにも適しており、交換が簡単です。

コントローラーからのケーブルは、以下の緑のコネクタに直接挿入されています。同じです

リモートコントロールケーブルとUSBケーブルの方法。すべてのケーブルはコネクタを介して取り外し可能です。

• eバイクシステムのオン/オフを切り替えます

• 電源ボタンを押して、E-Bikeシステムをオンにします。

• 2秒の電源ボタンを保持するには、E-Bikeシステムがオフになります。Eバイクシステムはバッテリーの電源を使用しなくなります。

• E-Bikeシステムをオフにすると、漏れ電流は1μA未満です。

• E-Bikeを10分以上駐車すると、E-Bikeシステムは自動的にオフになります。

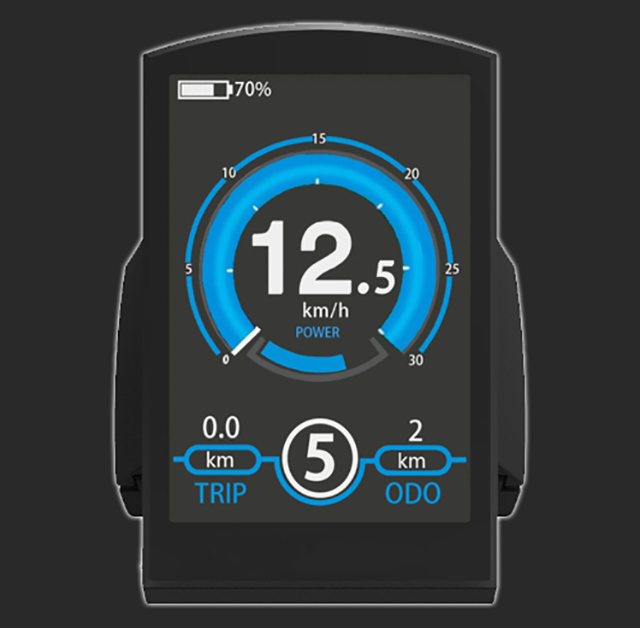

• インターフェイスを表示します

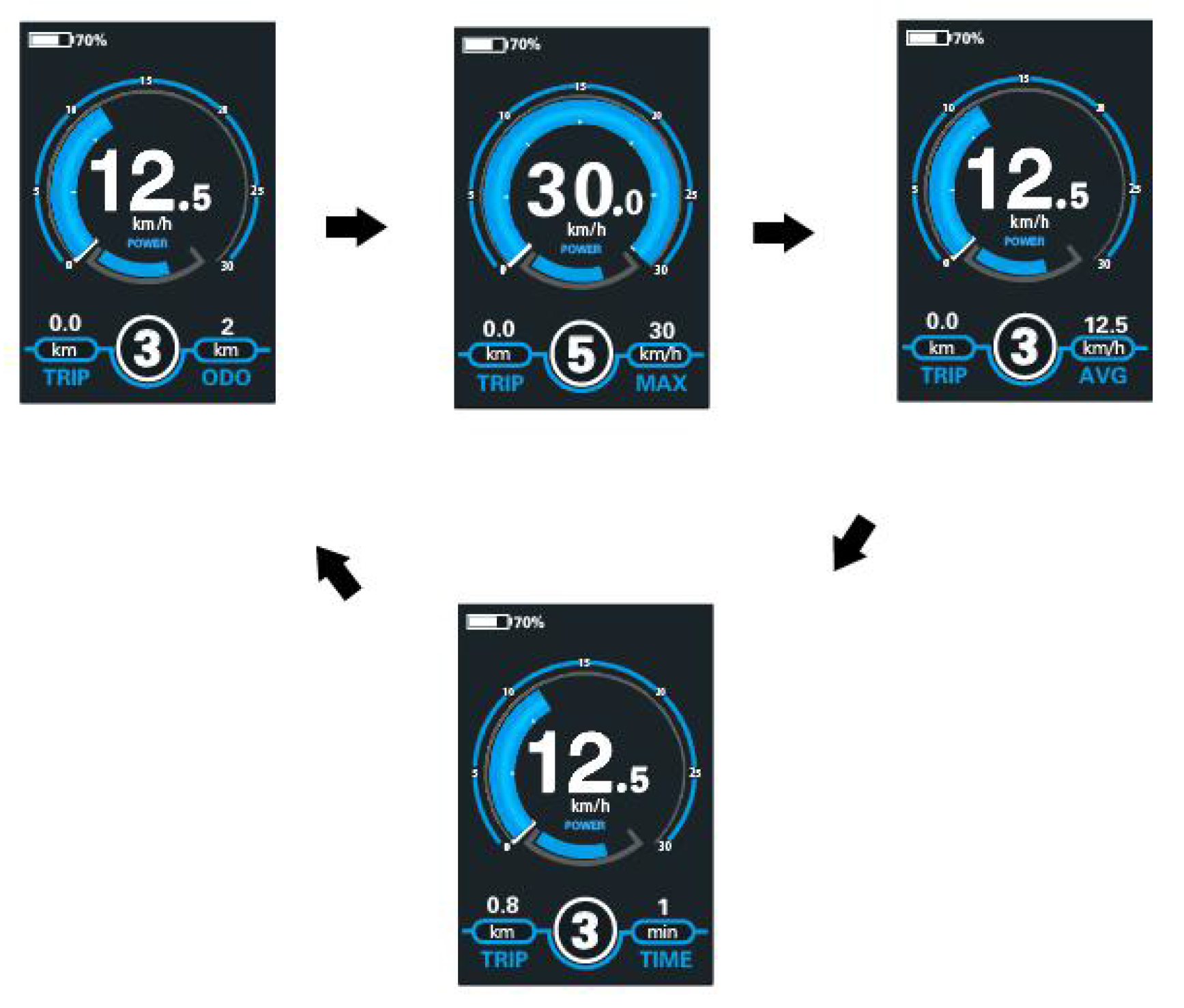

• E-Bikeシステムを切り替えた後、ディスプレイはデフォルトとして速度とトリップ距離を表示します。 「i」ボタンを押して、次の要素を切り替えます。

トリップ（km）→ODO（km）→max。速度（km/h）→平均。速度（km/h）→時間（min。）。

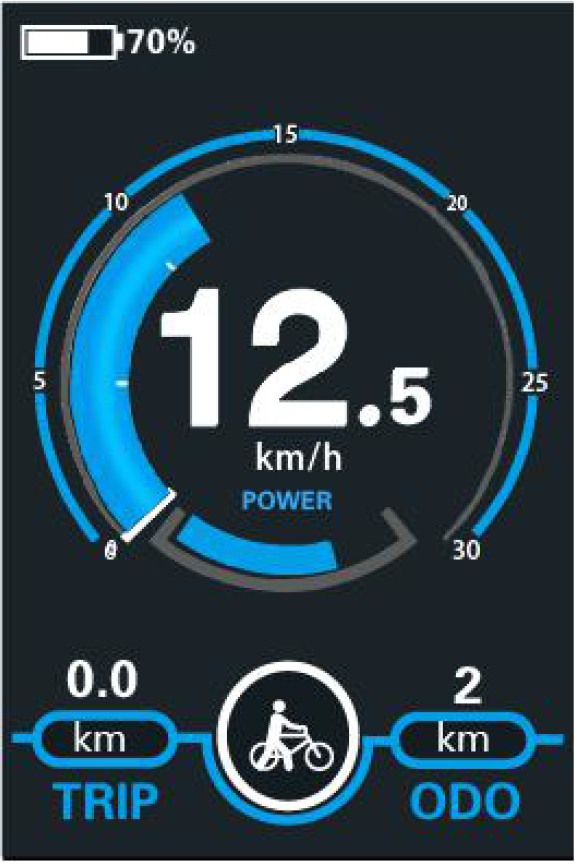

• プッシュアシスタンスモードのオン/オフを切り替えます

• プッシュアシスタンス関数をアクティブにするには、「 - 」ボタンを押します。 2秒後、E-Bikeのドライブは6 km/hの均一な速度でアクティブになり、画面には「 」が表示されます。プッシュアシスタンス関数は、動作ユニットの「 - 」ボタンを放出するとすぐにオフになります。Eバイクシステムは、すぐに出力を停止します。

• プッシュアシスタンス関数は、eバイクを押すときにのみ使用できます。

• プッシュアシスタンス関数を使用しているときに、eバイクの車輪が地面に接触していない場合、怪我の危険に注意してください。

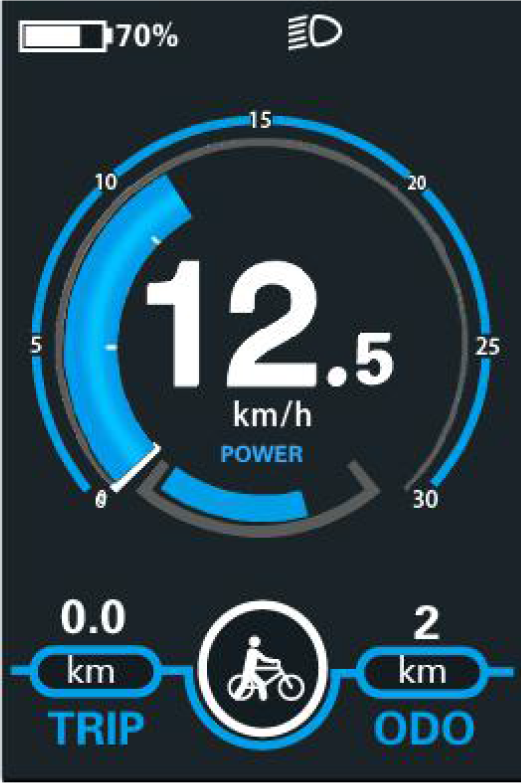

• 照明のオン/オフを切り替えます

• ヘッドライトをオンにするには、 +ボタンを押します。バックライトの明るさは自動的に減少します。 +ボタンをもう一度押して、照明をオフにすることができます。

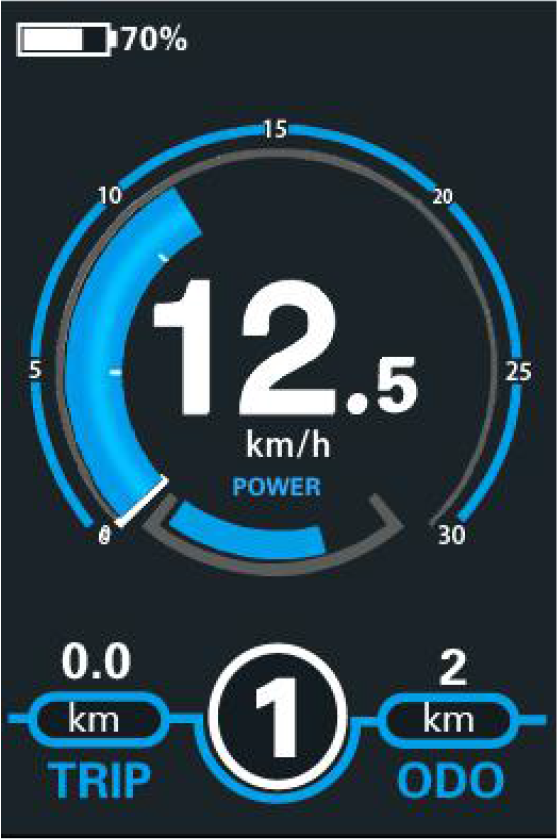

• レベルの選択を支援します

• 簡単に '+'または ' - 'ボタンを押して、モーター出力電力を変更するために支援レベルを切り替えて  、デフォルトの支援レベルはレベル「0」からレベル「5」の範囲で、出力  電力はレベル「0」でゼロです。レベル「1」は最小電力です。レベル「5」は最大  電力です。 「5」に到達したら、 '+'ボタンを再度押しますが、インターフェイスには「5」が表示され、  「5」で点滅してパワーを最も高く示します。電源ダウンシフトが「0」に達した後、 ' - 'ボタンを再び押しますが、インターフェイスには「0」が表示され、「0」で点滅して電源最小値を示します。デフォルト値はレベル「1」です。

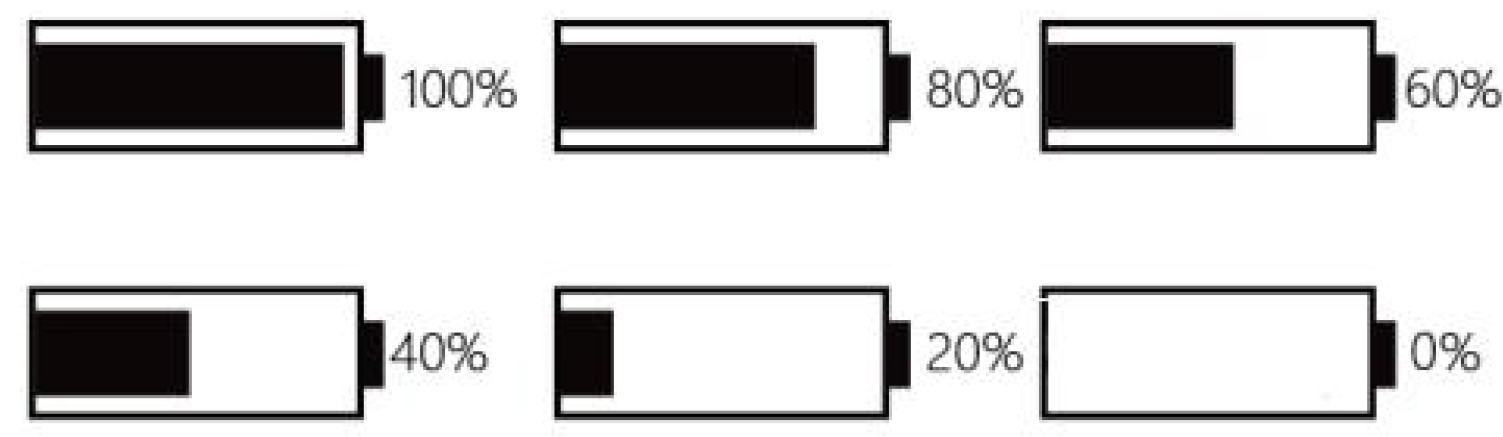

• バッテリーSOCインジケーター

• 5つのバッテリーバーは、バッテリーの容量を表しています。バッテリーが高電圧になっている場合、5つのバッテリーバーが明るくなります。パーセンテージが0％の場合、バッテリーをすぐに充電する必要があります。

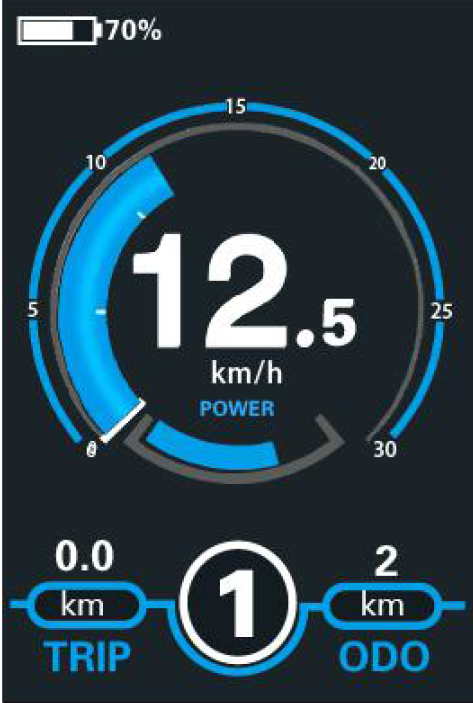

• モーターパワーインジケーター

• モーターのパワーは、以下のインターフェイスを介して読み取ることができます。

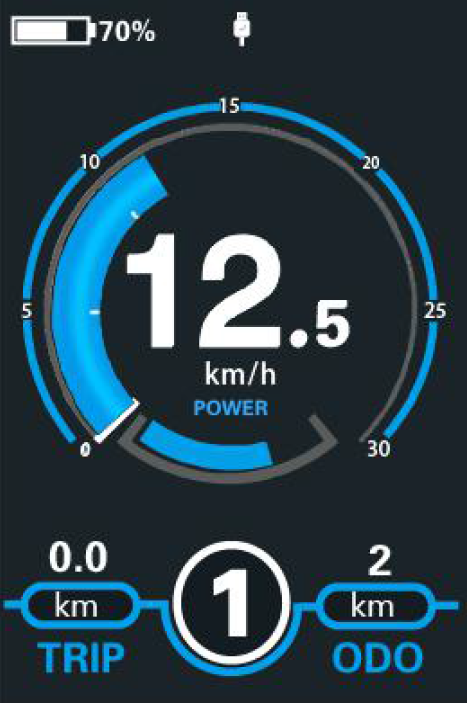

• USB接続の表示

• 表示がUSB外部デバイスに挿入されると、表示インターフェイスが以下のように表示されます。

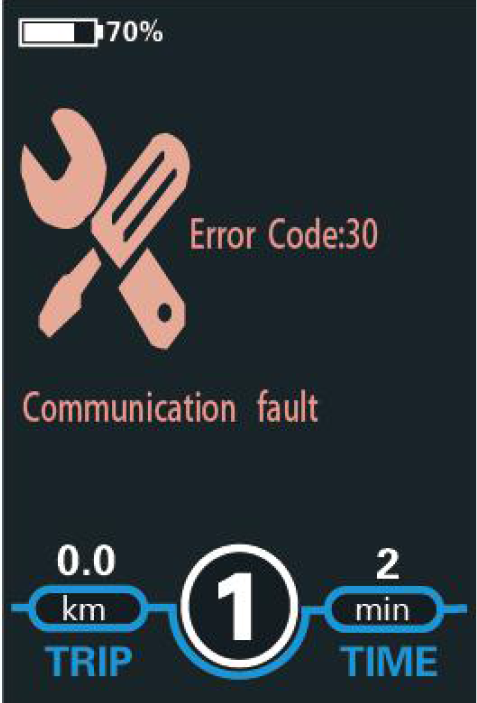

• エラーコードの表示

• eバイクシステムのコンポーネントは継続的かつ自動的に監視されます。エラーが検出されると、それぞれのエラーコードがテキスト表示領域に示されています 。添付の​​リスト1のエラーコードの詳細メッセージはあります。

• エラーコードが表示されたときにディスプレイを修復してもらいます。そうしないと、通常は自転車に乗ることができません。常に認定ディーラーを参照してください。

• 設定

• オン/オフボタンを押して、ディスプレイをオンにします。

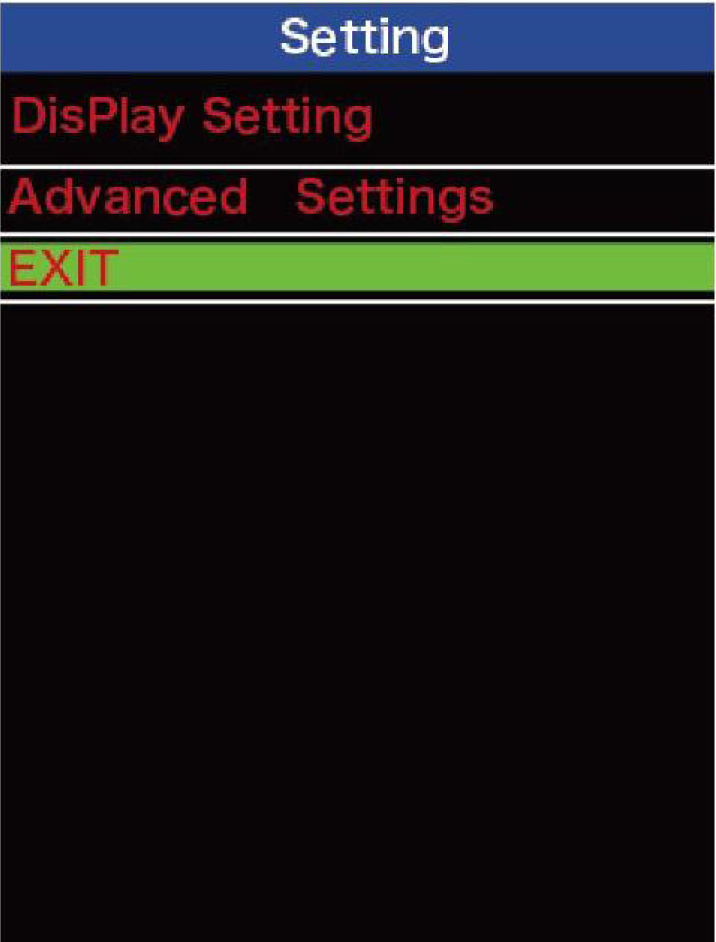

• [設定]ページにアクセスするには、「+」ボタンと2秒の[ - ]ボタンの両方を押します。 [設定]と[詳細設定]を表示します。

すべての設定は、駐車したeバイクの場合に操作されます。

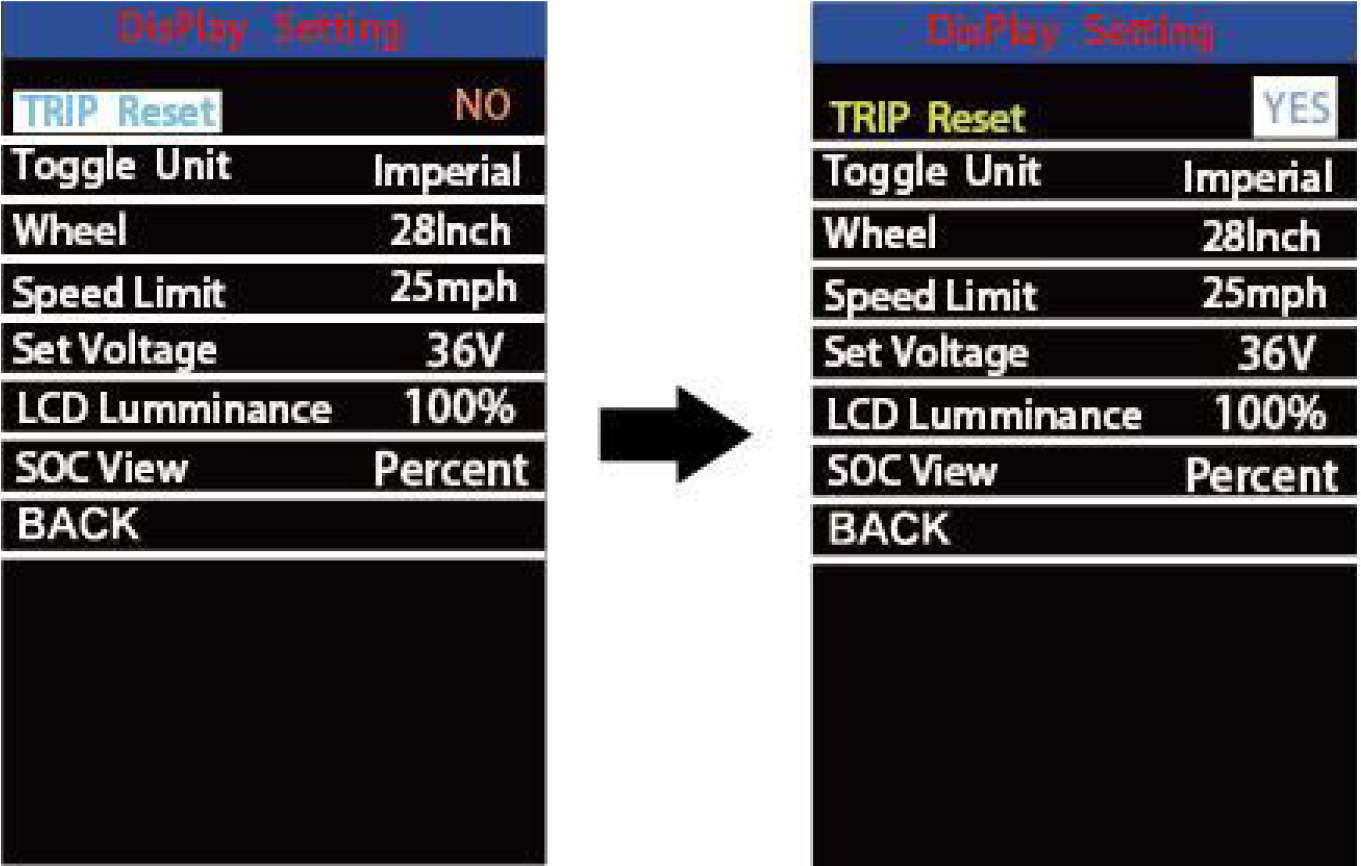

• トリップ距離クリアランス

• トリップリセットは、トリップ距離クリアランス設定を表します。

• トリップ距離をクリアするには、「+」ボタンまたは「 - 」ボタンを押して、はいまたはいいえを選択します。はいは、単一の乗車距離のクリアを表します。 NOは、単一の乗車距離をクリアしないことを表します。

• 変更された設定を保存するには、「i」ボタンを簡単に押して確認します。

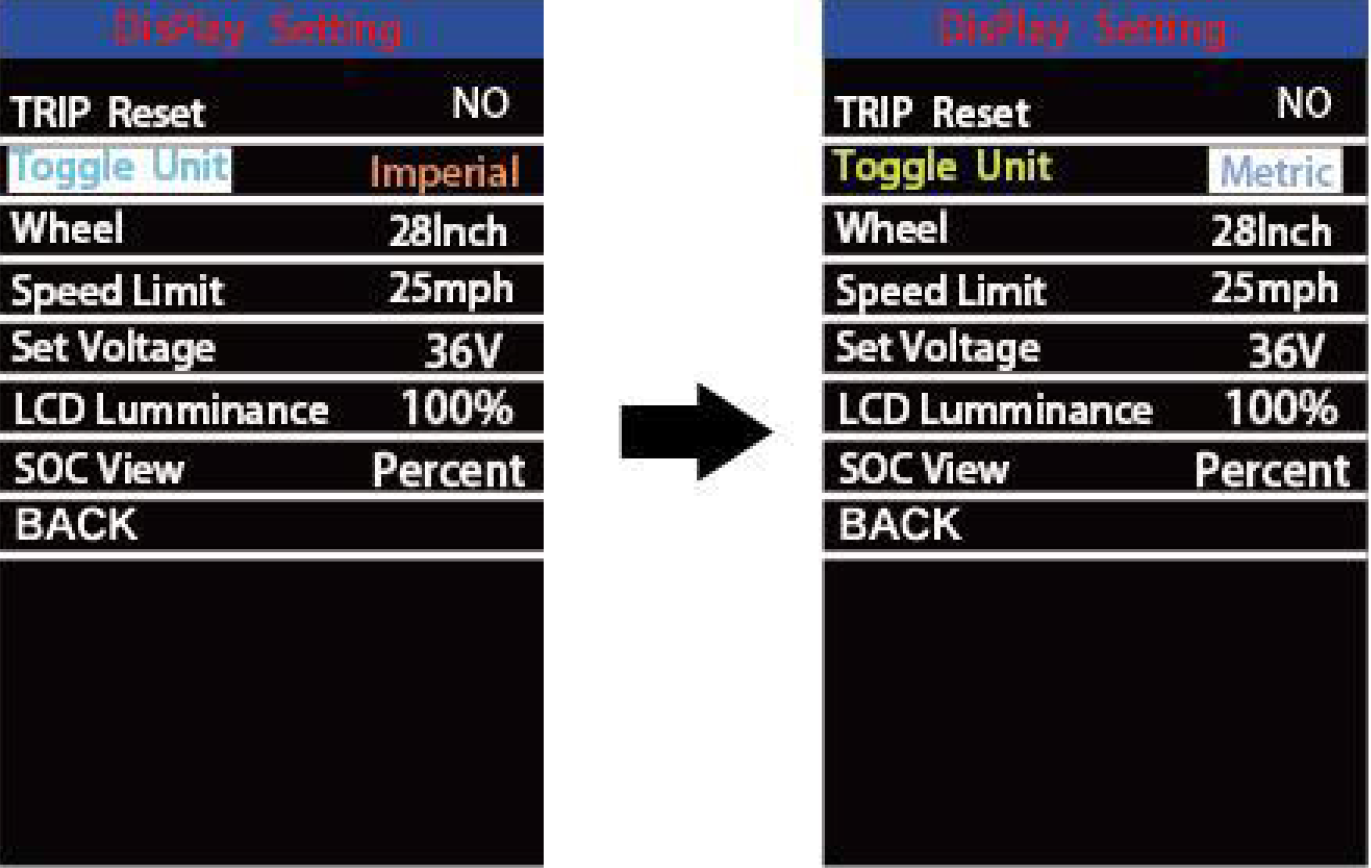

• ユニットkm/マイル変換

• トグルユニットはユニット設定を表します。

• ユニットを切り替えるには、「+」ボタンまたは「 - 」ボタンを押して目的のユニットを選択し、「i」ボタンを押してデフォルトのユニットが「メトリック（km）」であることを確認します。

• 変更された設定を保存するには、「i」ボタンを簡単に押して確認します。

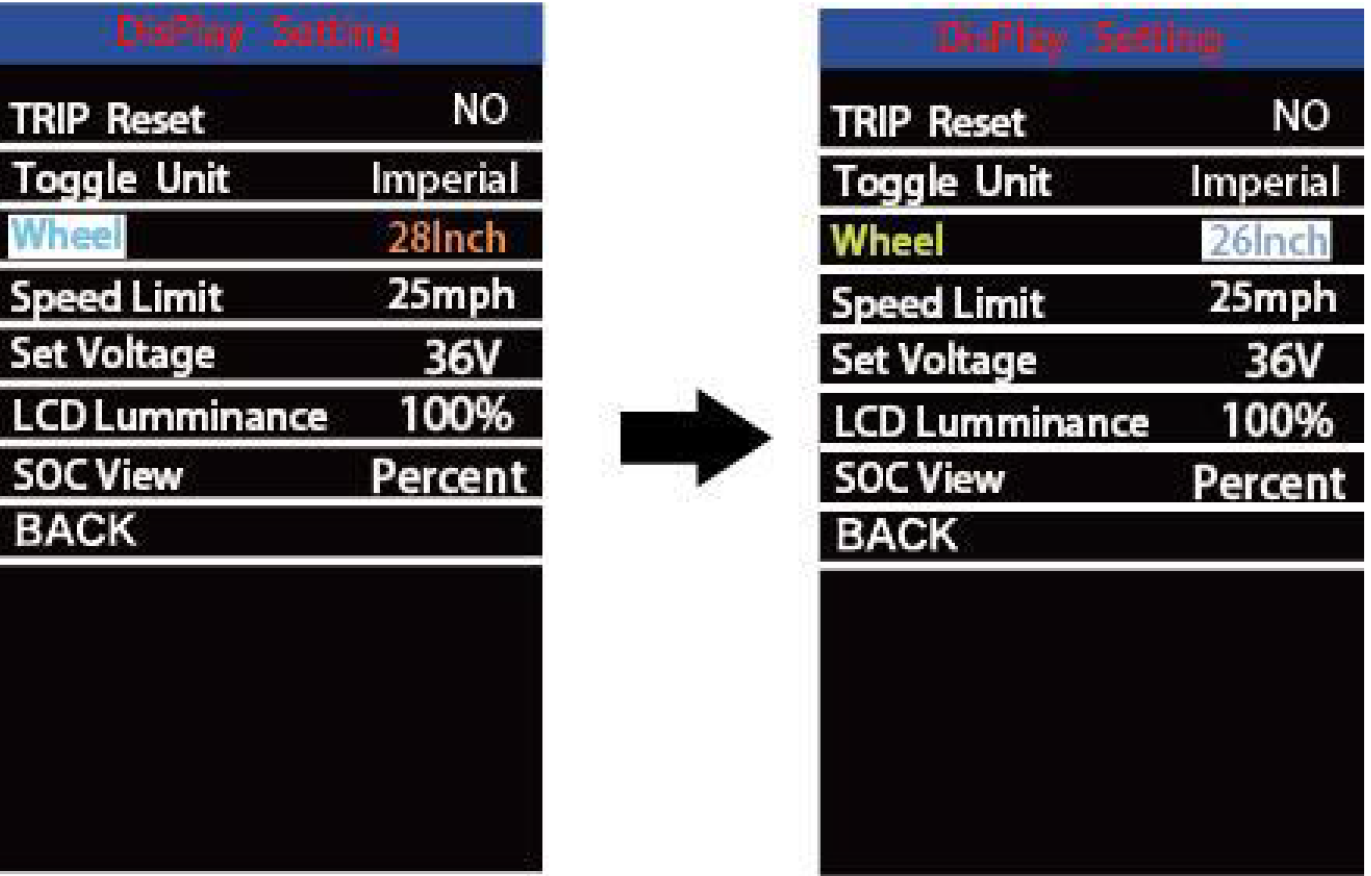

• ホイール径の設定

• ホイールはホイール径の設定を表します。基本設定を変更するには、「+」または「 - 」ボタンを押して、目的の値が表示されるまで増加または減少します。デフォルト値は26インチです。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

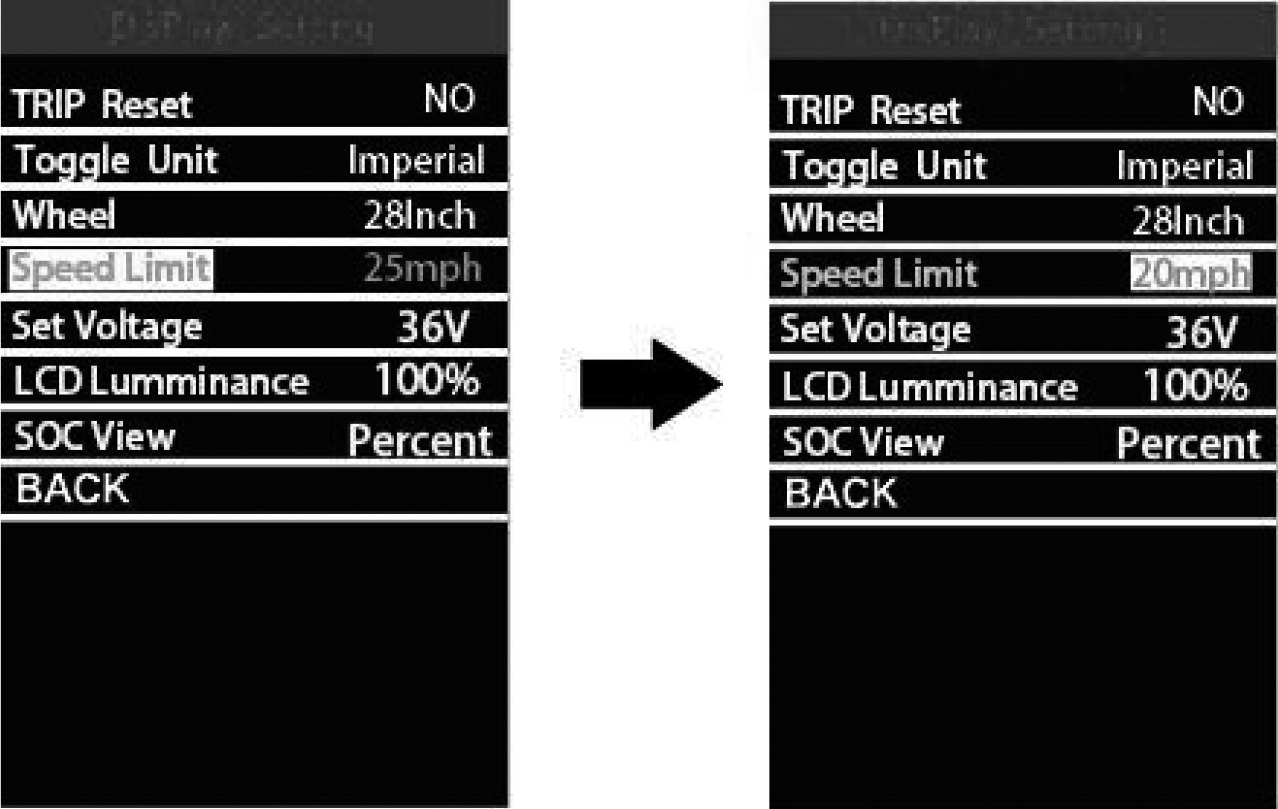

• スピードリミット設定

• 速度制限は、限られた速度設定を表します。現在の速度が速度制限よりも速い場合、eバイクシステムは自動的にオフになります。速度制限範囲は12km/h〜40km/hです。デフォルト値は25km/hです。

• 基本設定を変更するには、「+」または「 - 」ボタンを押して、目的の値が表示されるまで増加または減少します。 「i」ボタンを押して確認します。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

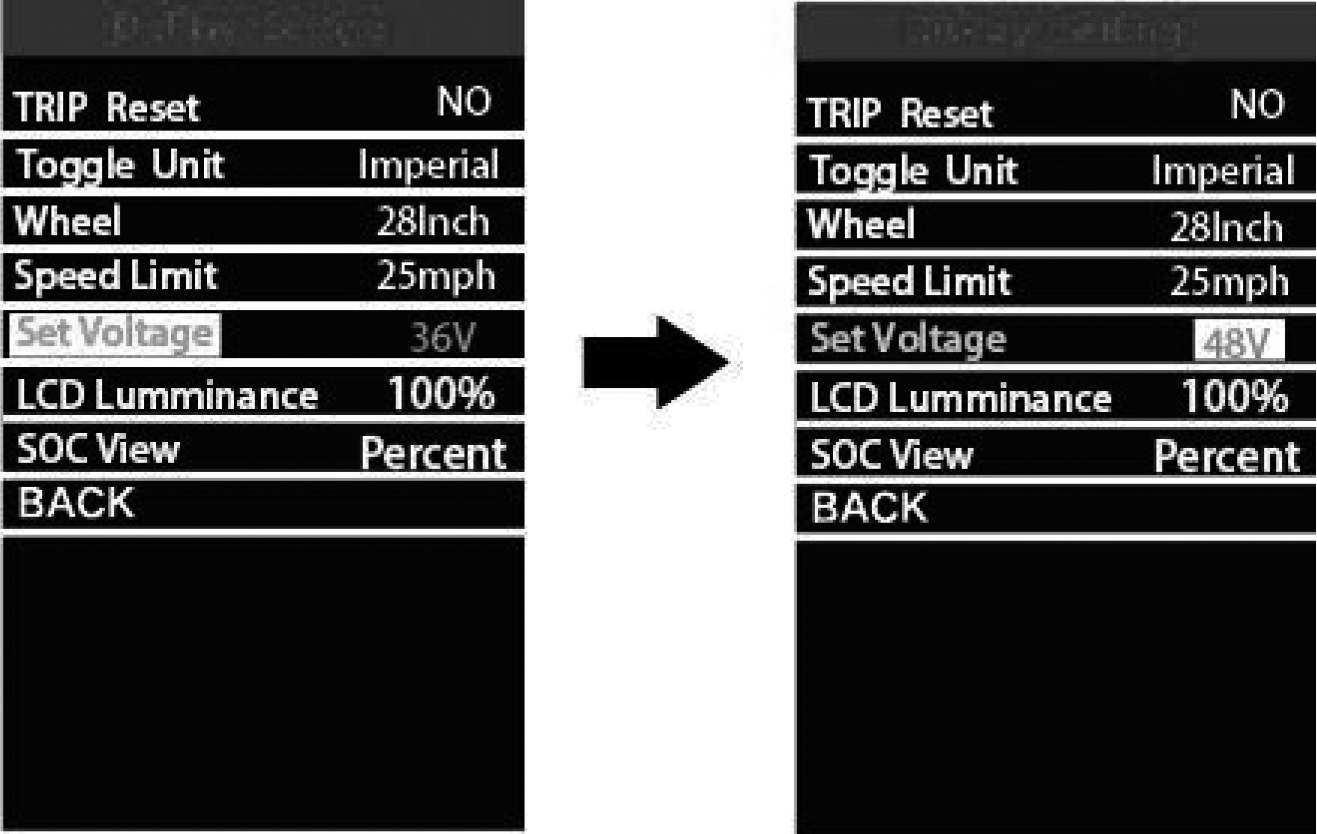

• バッテリーパワーバーの設定

• セット電圧は電圧設定を表します。 5バー電圧値は1つずつ入力する必要があります。たとえば、「1-」は最初のバー電圧値であり、そのデフォルト値は41.2Vです。

• バッテリー電源バーを設定するには、「+」または「 - 」ボタンを押して、電圧値を増やします。

• 変更された設定を保存して、次のバー電圧設定にアクセスするには、「i」ボタンを押します。

• 同様に、5つの電圧値が完全に入力された後、「i」ボタンを押して確認します。

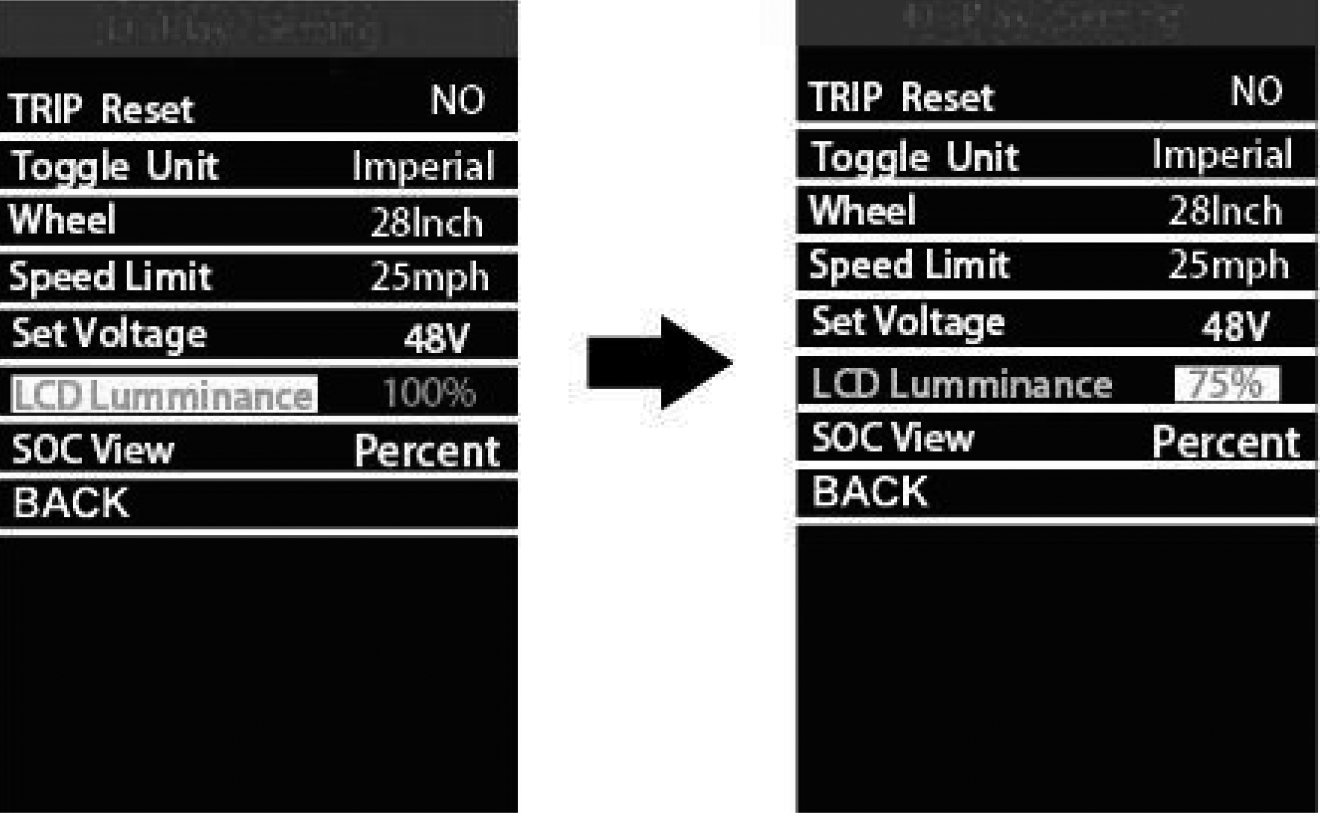

• バックライトの輝度設定

• LCD輝度は、バックライトの明るさを表します。 100％が最高の輝度です。割合が少ないほど、バックライトの輝度が低くなります。

• バックライトの明るさを変更するには、「+」ボタンまたは「 - 」ボタンを押して、目的の割合を選択します。

• 変更された設定を保存するには、「i」ボタンを簡単に押して確認します。

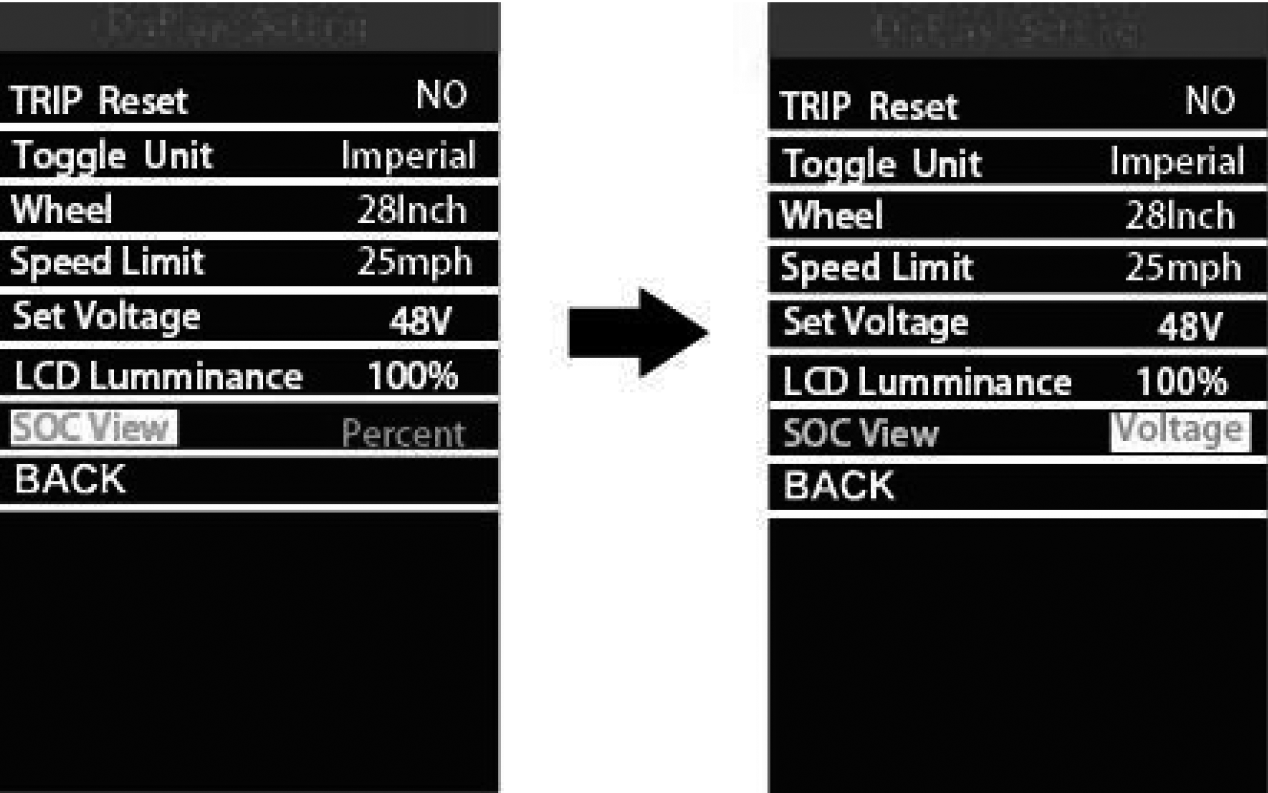

• SOCビュー設定

• SOCビューは、残りのバッテリー容量の2つの表示方法を表します。 1つはパーセンテージで、もう1つは電圧値によるものです。 「+」ボタンまたは「 - 」ボタンを押して、目的の表示方法を選択します。デフォルトのビューメソッドは、パーセンテージによるものです。

• 変更された設定を保存するには、「i」ボタンを簡単に押して確認します。

• 高度な設定

• 表示設定が完了したら、再び[設定]ページに戻ります。

• [アップ/ダウン]ボタンを押して、[[i]ボタンを押して[I]ボタンを押して、[Advanced Settings]ページを入力します。

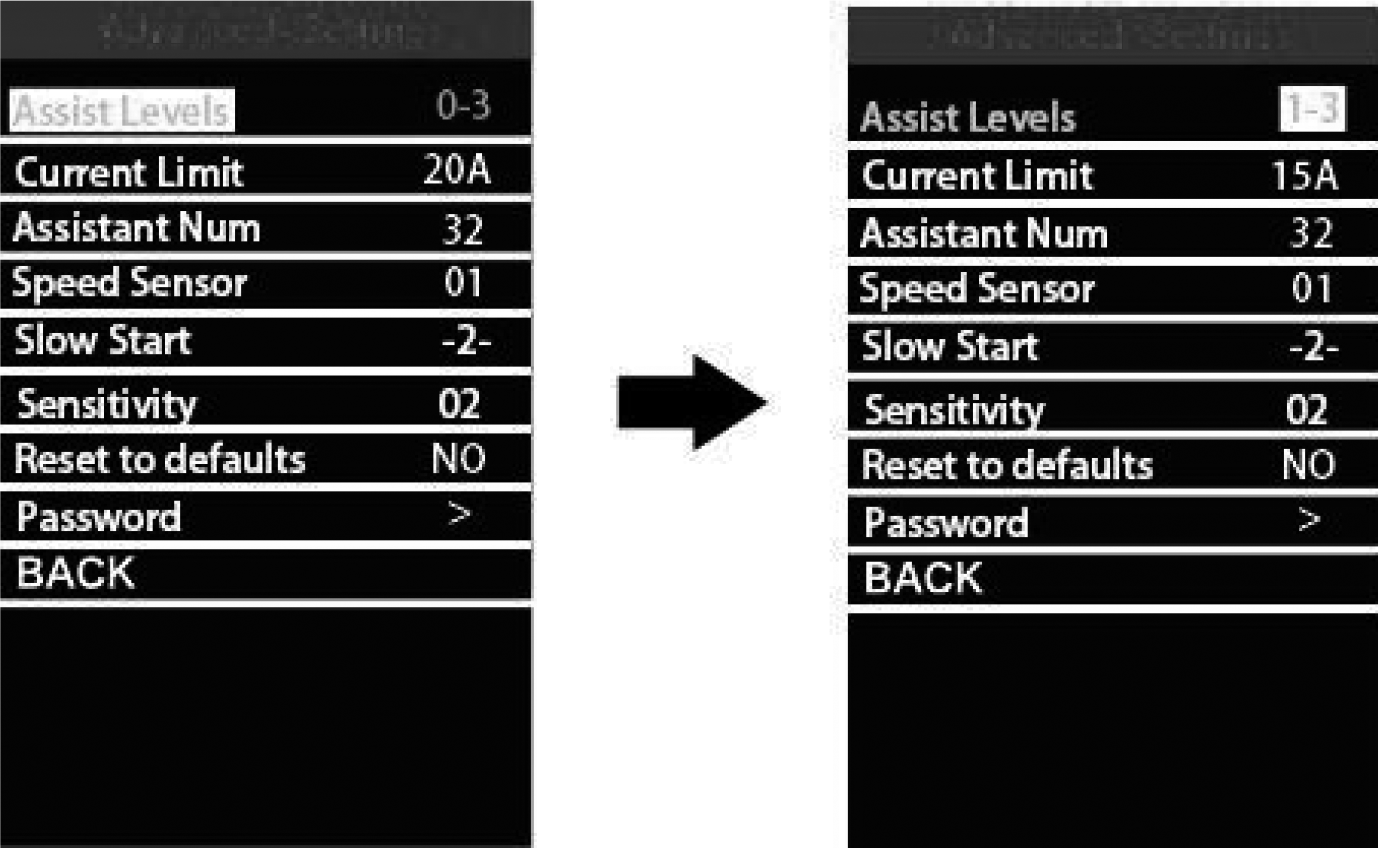

• レベルの設定を支援します

• レベルモードオプションをアシストします

• 電源セットは、アシストレベルの設定を表します。アシストレベルモードの設定では、選択するための8つのモードがあります：0-3、1-3、0-5、1-5、0-7、1-7、0 -9、1-9。デフォルトモードは0-5です。

• アシストレベルモードを変更するには、「+」または「 - 」ボタンを押して目的のモードを選択し、「i」ボタンを押して、アシストレベルの比率設定を自動的に確認およびアクセスします。

• アシストレベルの比率設定

• 特定のアシストレベルの比率を変更するには、 '+'ボタンまたは ' - 'ボタンを押して目的の比率を選択し、 'i 'ボタンを押して確認します。

• たとえば、レベル「1」の比率範囲は「45〜55パーセント」です。パーセンテージを変更でき、デフォルトの比率値は50％です。

• 変更された比率設定を保存するには、「i」ボタンを押して、次のレベル比設定に移動します。

• すべてのアシストレベルの比率が入力されたら、「i」ボタンを押して確認します。

• 添付リスト2 のアシストレベル比のデフォルト値を参照してください。

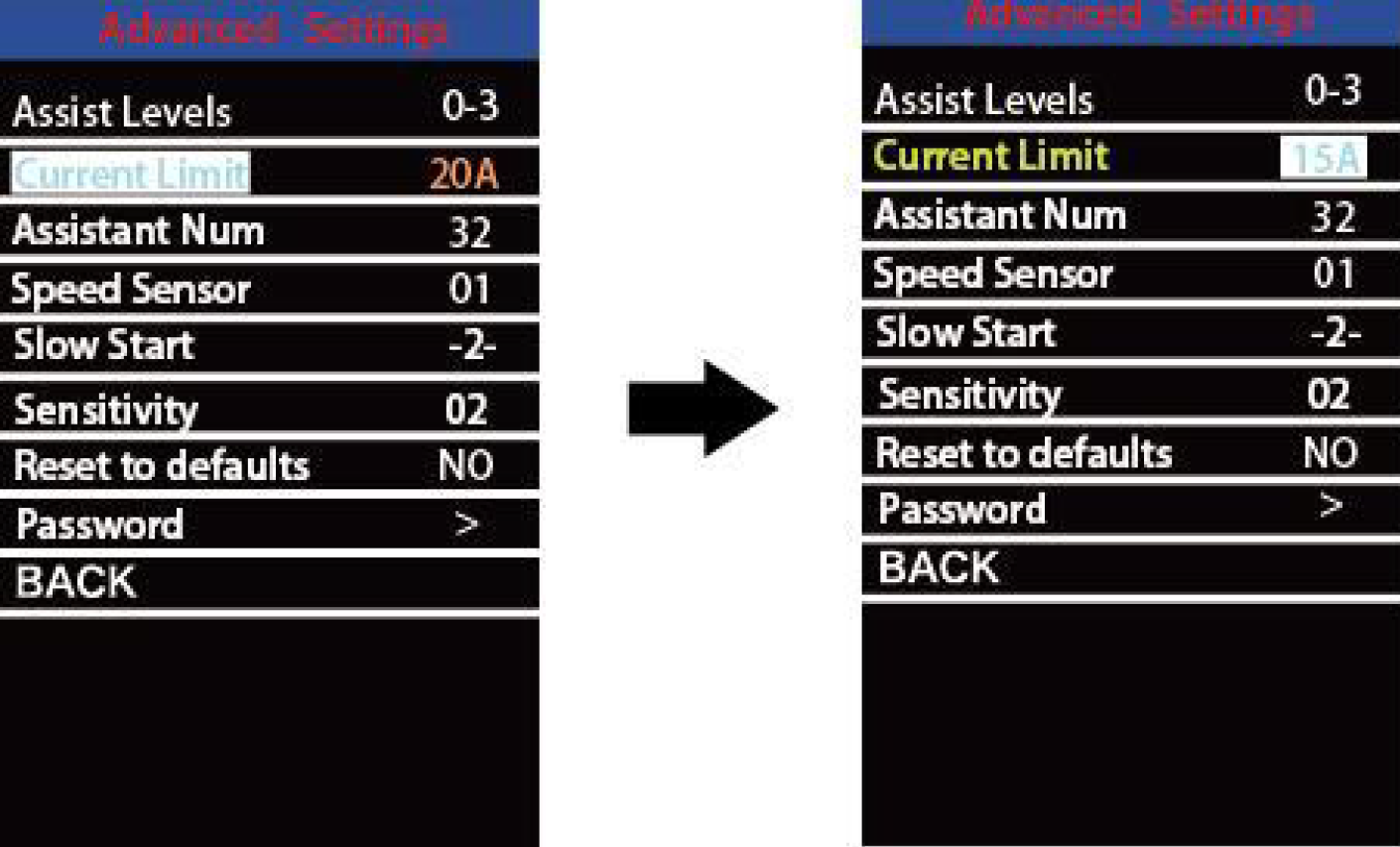

• コントローラー過電流カット設定

• 電流制限は、コントローラーの過電流切断設定を表します。現在の値は7.0aから25.0aに変更できます。デフォルト値は15aです。

• 基本設定を変更するには、「+」または「 - 」ボタンを押して、電流の値を増やします。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

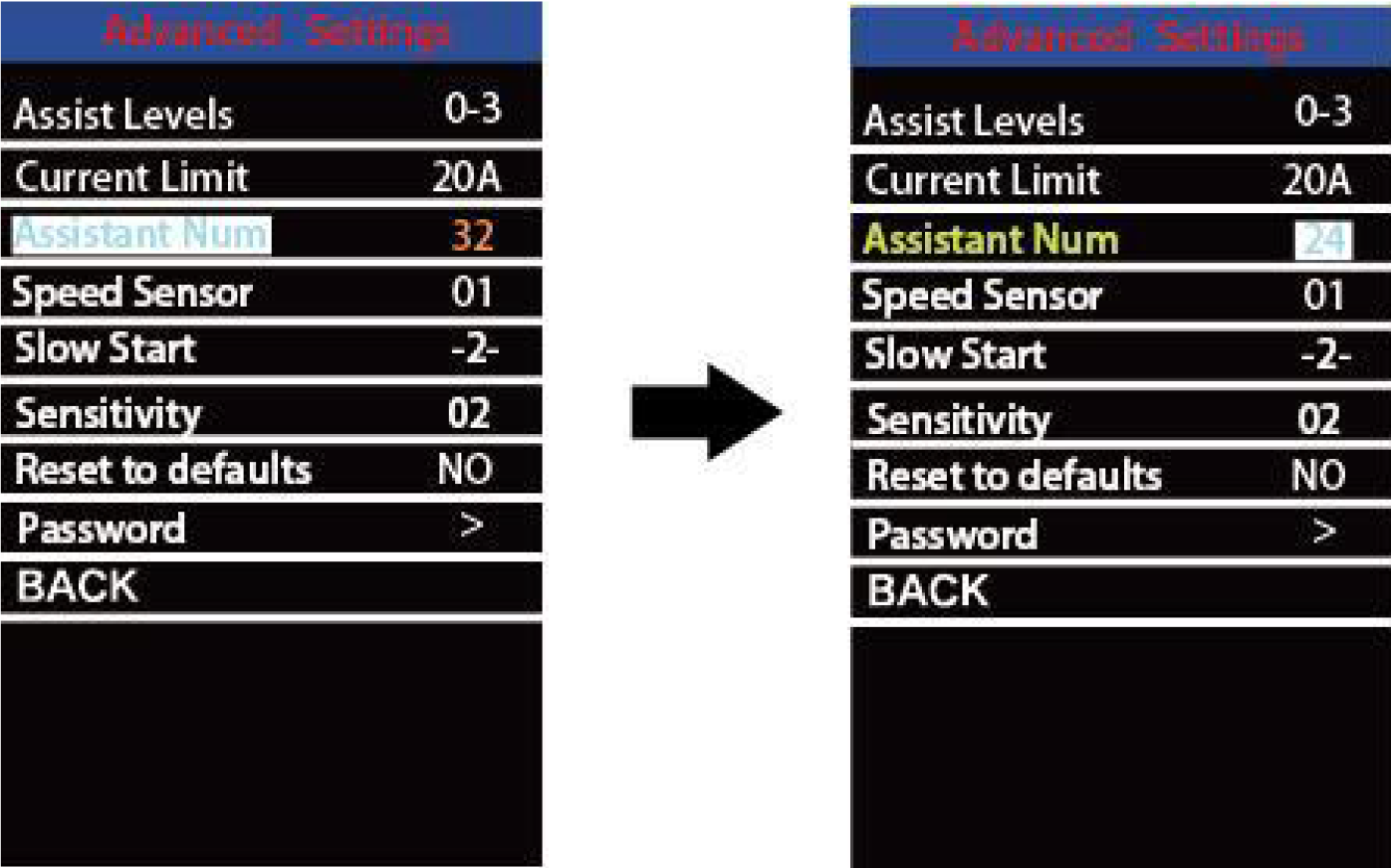

• パワーアシスタントセンサーマグネット

• アシスタントNUMは、PASディスクの磁石の数を表します。設定可能な範囲は「5」から「24」です。デフォルト値は12です。

• 電源アシストセンサーのマグネット数を変更するには、「+」または「 - 」ボタンを押して、目的の数値を選択します。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

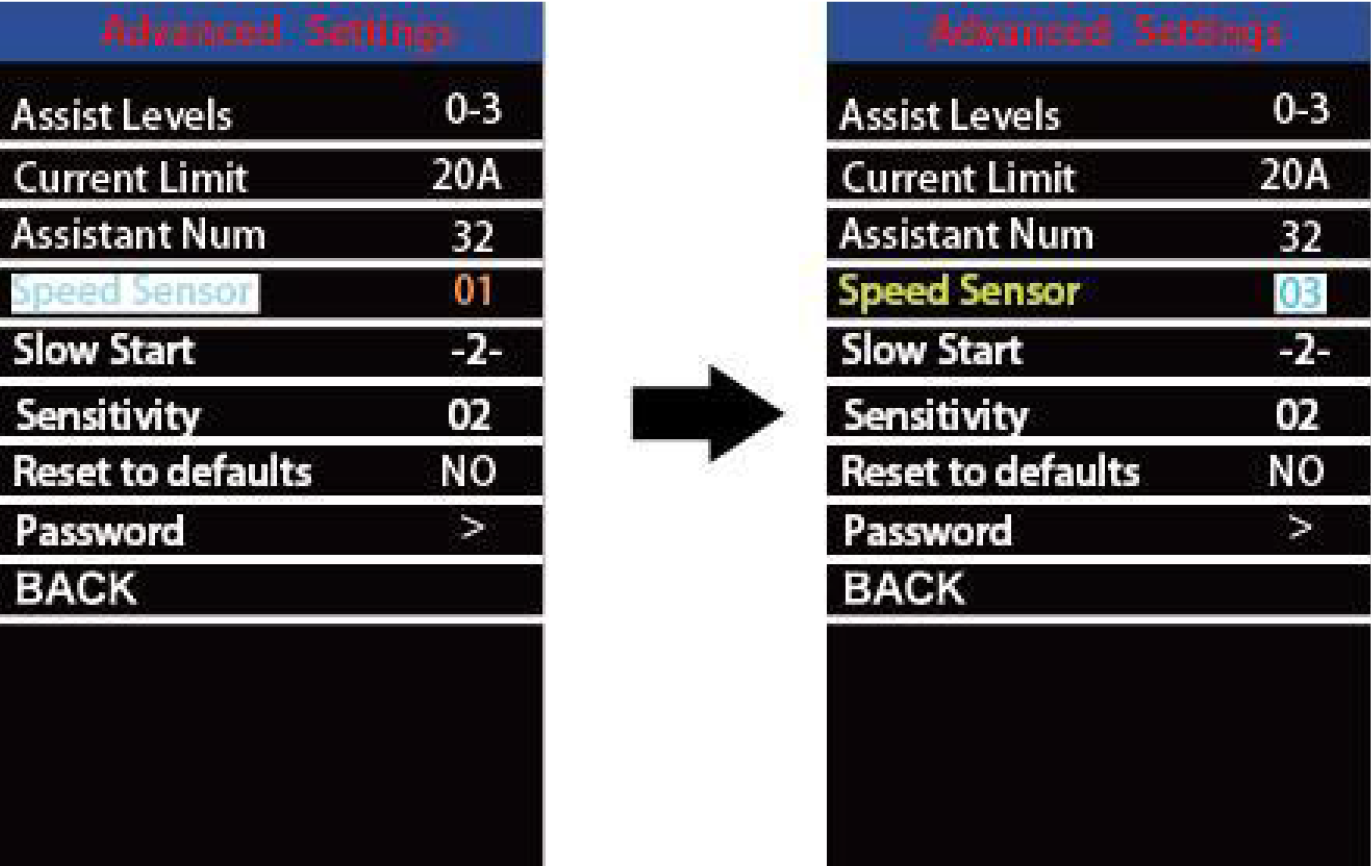

• 速度センサー

• 速度センサーは、速度センサー設定を表します。

• 速度センサーの設定を変更するには、「+」または「 - 」ボタンを押して、eバイクスポークのマグネットヘッドの量を選択します（範囲は1〜15です）。デフォルト値は1です。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

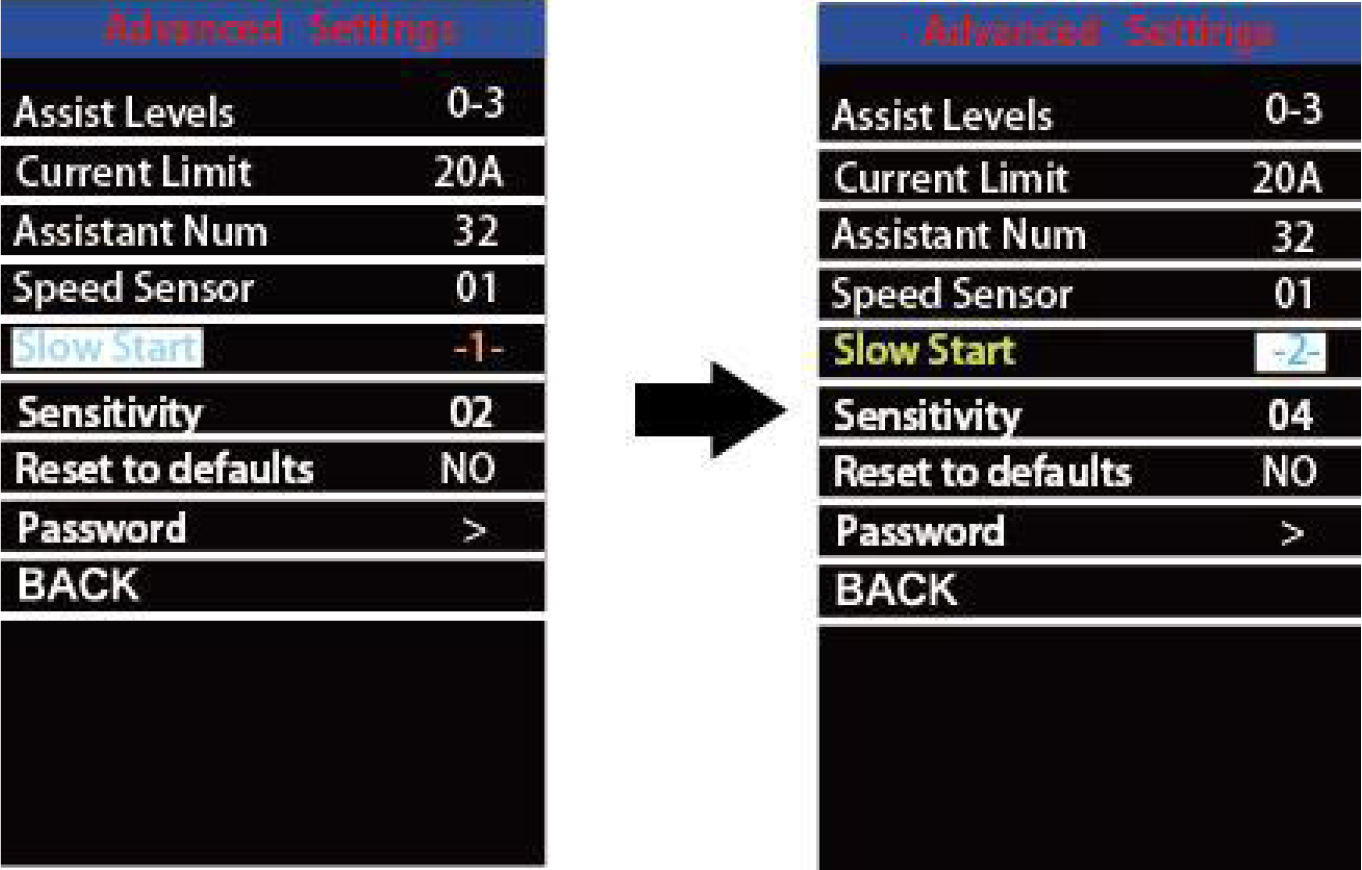

• スロースタート

• スロースタートは、遅い起動設定を表します。ペダルパワーを適用する際に電力支援を受ける前の期間です。範囲は「1-4」です。 「4」は最も遅いです。デフォルト値は「1」です。

• 遅い起動設定を変更するには、+/-ボタンを押して目的の値を選択します。 [i]ボタンを押して確認します。

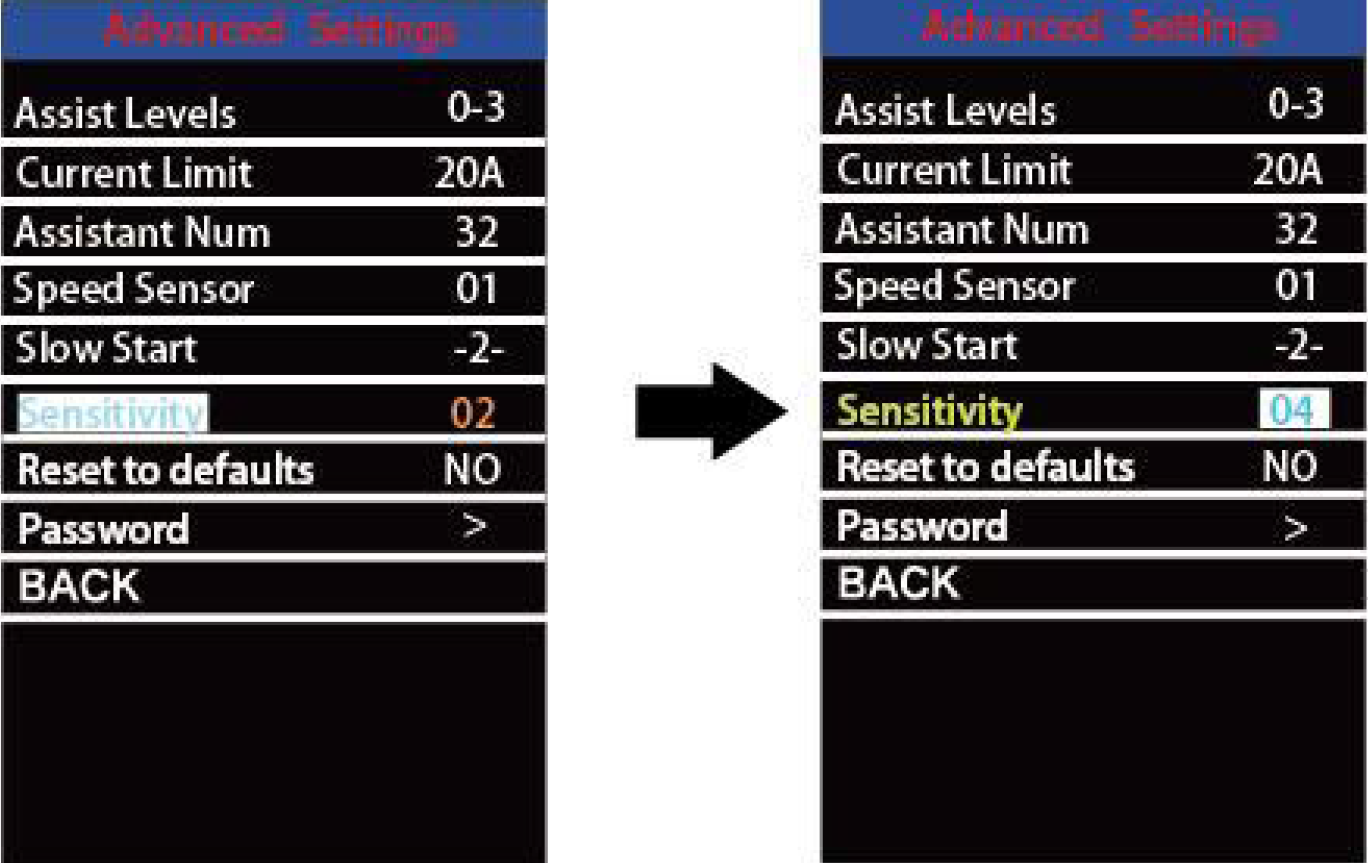

• 感度

• 感度は、パワーアシストセンサーの感度を表します。これは、特定の数の磁石がパワーアシストセンサーを通過した後、モーターアシストが開始することを意味します。

• 値を変更するには、「+」または「 - 」ボタンを押して、感度値を選択します。デフォルト値をカスタマイズできます。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

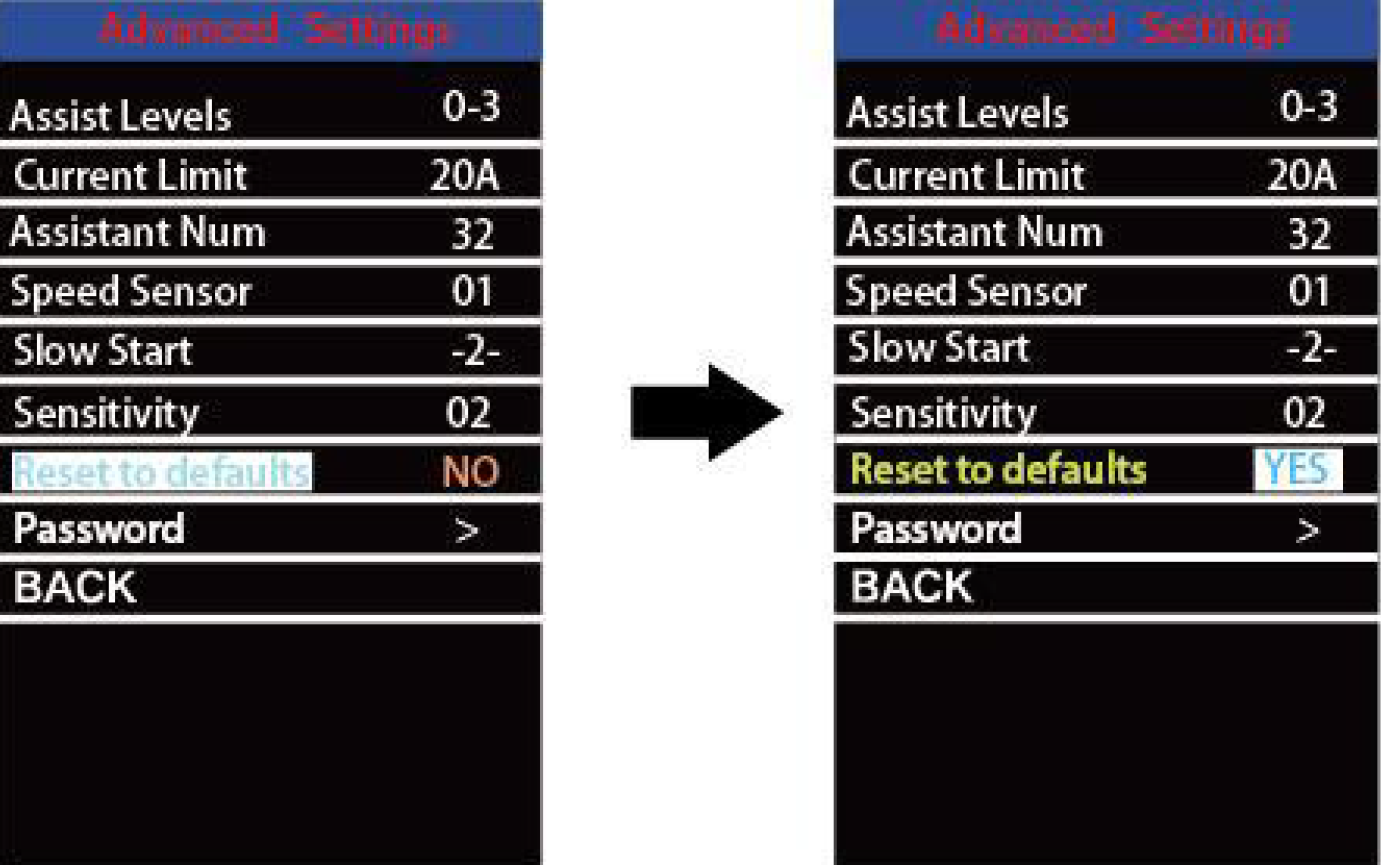

• デフォルトにリセットします

• デフォルトにリセットすることは、工場出荷時の設定を表します。

• デフォルトにリセットするには、「+」または「 - 」ボタンを押して、はいまたはいいえを選択します。デフォルトはいいえです。

• 変更された設定を保存するには、「i」ボタンを押して確認します。

• パスワード設定の電源

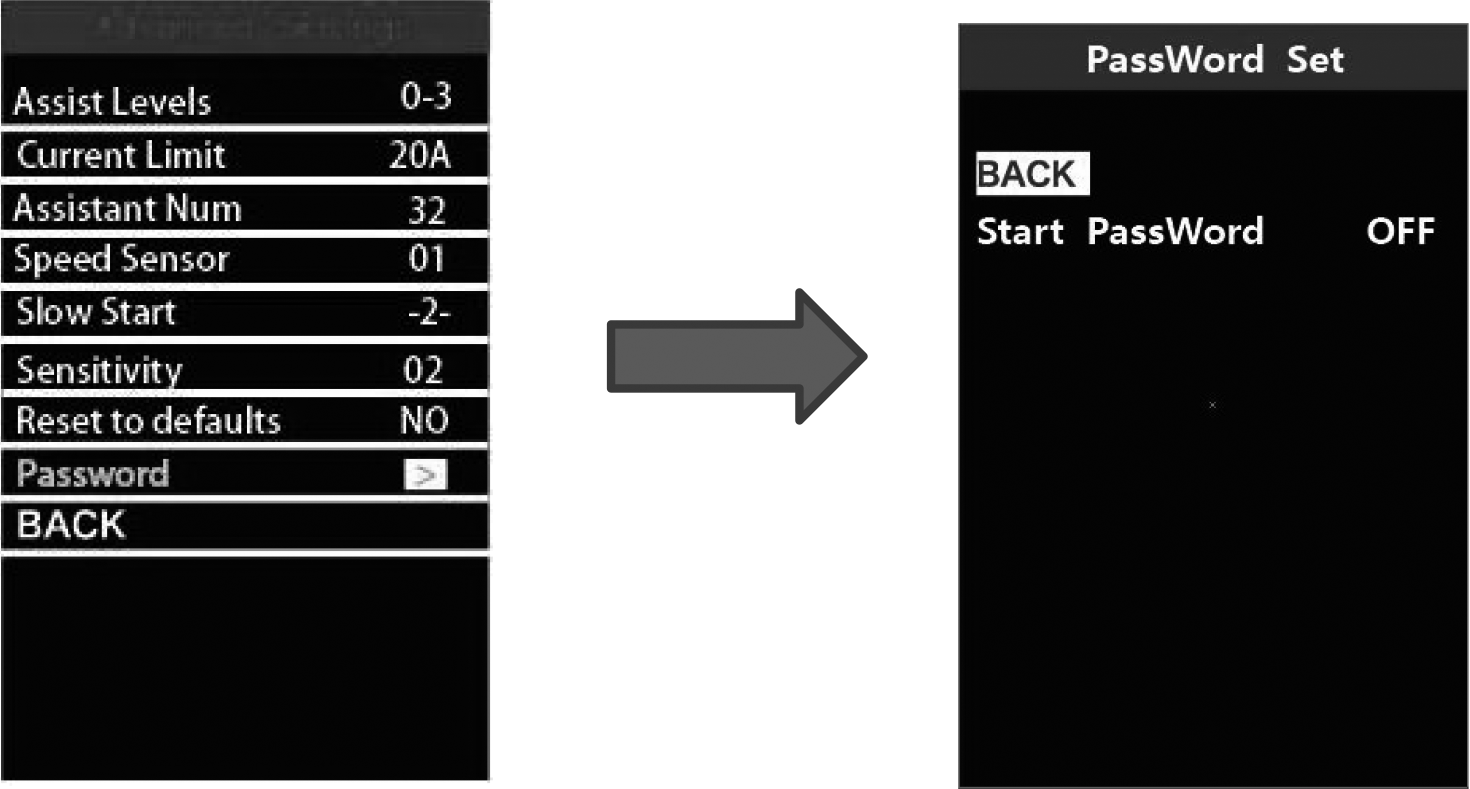

• [パスワード設定]ページにアクセスするには、メニューで[パスワード]を選択し、[i]ボタンを押して確認します。

• パスワード設定は、パスワード設定を意味します。電源パスワードは4桁です。デフォルトのパスワードは「1212」です。

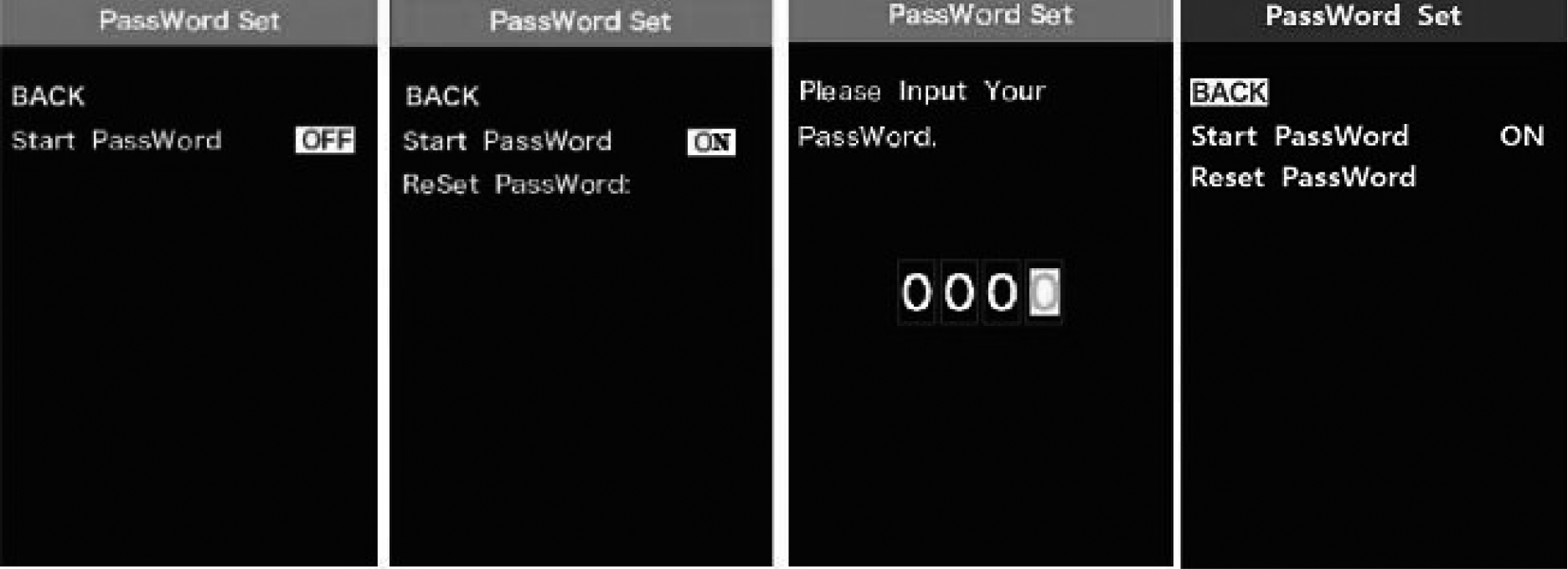

• パスワードを無効/有効にするパスワード

• パスワード設定の開始を有効または無効にするには、「+」または「 - 」ボタンを押して、オンまたはオフを選択します。つまり、オフ中にパワーオンパスワードを有効にすることは、パスワードを無効にすることを意味します。デフォルト値はオフです。

• パスワードを有効にするには、[i]ボタンを[i]ボタンを選択して押して、現在のパスワードまたはデフォルトのパスワードを確認して入力します。 「+」または「 - 」ボタンを押して番号を変更し、「i」ボタンを押して、正しいパスワード（現在のパスワードまたはデフォルトのパスワード'1212 '）が完了するまで数字を1つずつ確認します。

• 現在のパスワードを無効にするには、[I]ボタンを選択して[I]ボタンを押して、現在のパスワードを正しく確認して入力します。画面表示は正常にキャンセルされます。 *次に、ディスプレイパスワードはデフォルトのコード「1212」を復元しています。

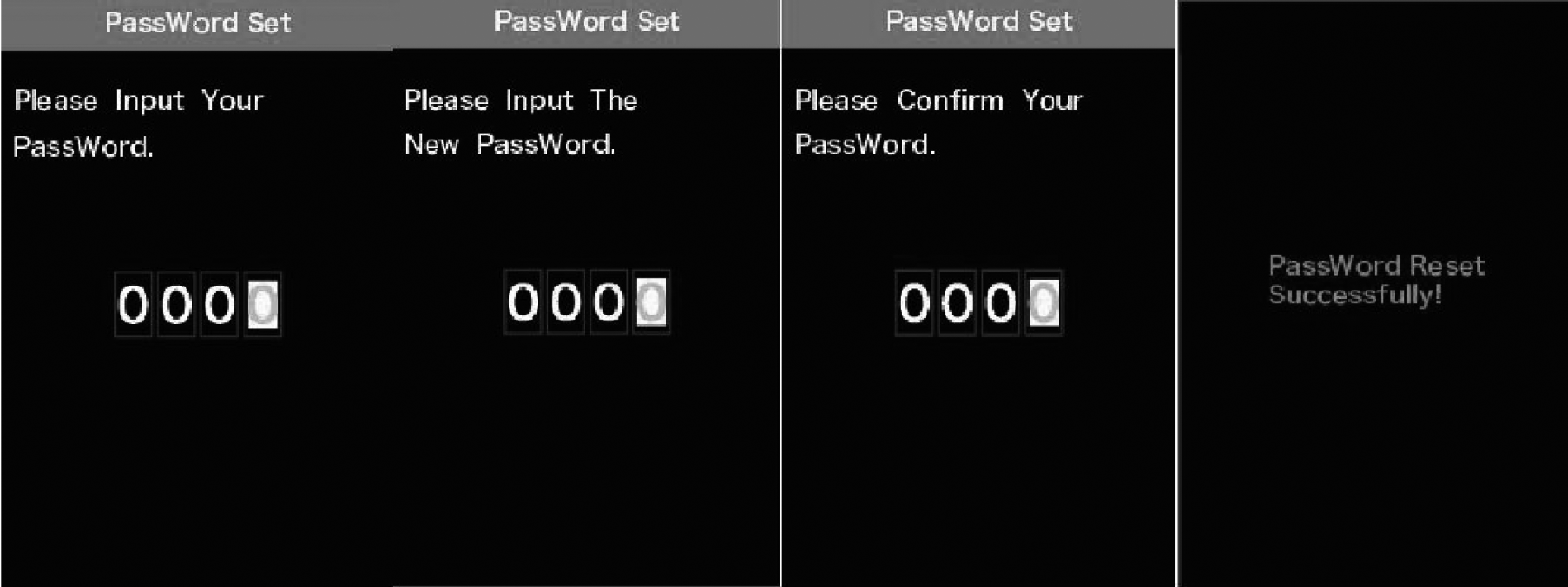

• パスワードリセットのパスワード

上記の最後のインターフェイスから、「+」または「 - 」ボタンを押して「パスワードをリセットする」と選択し、

「i」ボタンを押して、パスワードリセットインターフェイスにアクセスするために確認します。 3ページがあります

新しいパスワードをセットアップするには：

• 最初のページでは、現在のパスワードまたはデフォルトのパスワード「1212」を正しく入力してください。

• 次に、新しいパスワードを入力するために2番目のページに移動します。 「+」または「 - 」ボタンを押して数値を増やしたり減らしたりしてから、「i」ボタンを押して、新しい4桁のパスワードが完了するまで1つずつ桁を確認します。

• 最後に、3番目のページになり、確認のために新しいパスワードに再び再入力されます。画面には「パスワードリセットが正常にリセットされます」

• 次回はE-Bikeシステムをオンにするときは、新しいパスワードを入力して電源を入れてください。

• 設定を終了します

       設定インターフェイスで、

• 「I」ボタンを簡単に押して、変更された設定を確認および保存しますが、現在の設定メニュー内にとどまります。

• 「i」ボタンを1秒保持することは、変更された設定を保存し、現在の設定メニューを終了し、[スタートアップインターフェイスの表示]に戻ることです。

• 「 - 」ボタンを1秒間保持することは、変更を保存せずに設定操作をキャンセルし、表示スタートアップインターフェイスの表示に戻ることです。

• 1分間に設定操作がない場合。ディスプレイは設定状態を終了します。

• 保証

• 保証は、通常の使用条件で使用される製品に対してのみ有効です。

• 保証は、顧客への出荷または配達後24か月間有効です。

• 以下のケースは、当社の保証範囲に属していません。

• ディスプレイは取り壊されます。

• ディスプレイの損傷は、誤った設置または操作によって引き起こされます。

•  ディスプレイのワイヤーが壊れています


• ディスプレイの障害または損傷は、力（例えば、火災、地震など）によって引き起こされます。

• 保証期間を超えて。

ソケットタイプの男性コネクタ（ディスプレイはケーブルフリーです）

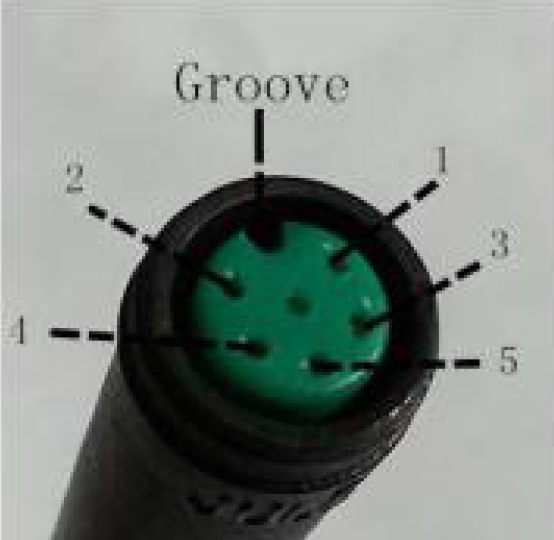

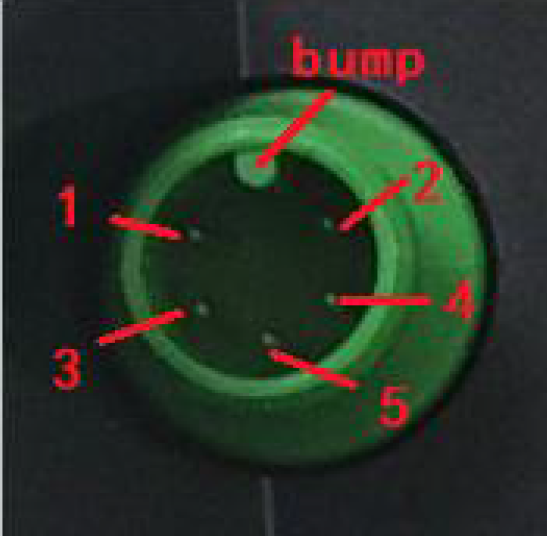

     コントローラー側からの                                                ディスプレイ側ソケット交尾コネクタ

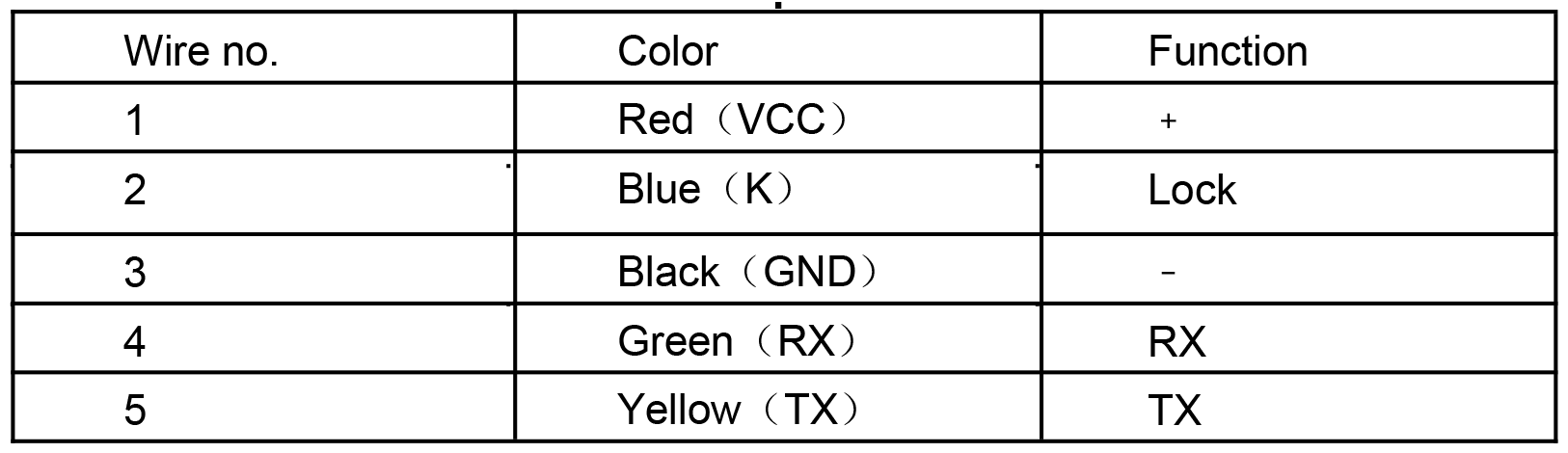

ワイヤシーケンステーブル

• 一部のディスプレイには、水防止コネクタとワイヤー接続があり、ユーザーはハーネスにリードワイヤの色を見ることができません。

• 注意してディスプレイを使用してください。バッテリーがオンになっているときにコネクタを解放またはリンクしようとしないでください。

• ディスプレイを押さないようにしてください。

• パラメーター障害を回避するためにシステムパラメーターを変更しないでください。

• エラーコードが表示されたときにディスプレイを修復します。

• この手動命令は、ディスプレイKD986用のユニバーサルバージョンです。このディスプレイの一部のバージョンは、仕様ごとにソフトウェアの仕様まで異なる場合があります。常に実際のバージョンを参照してください。

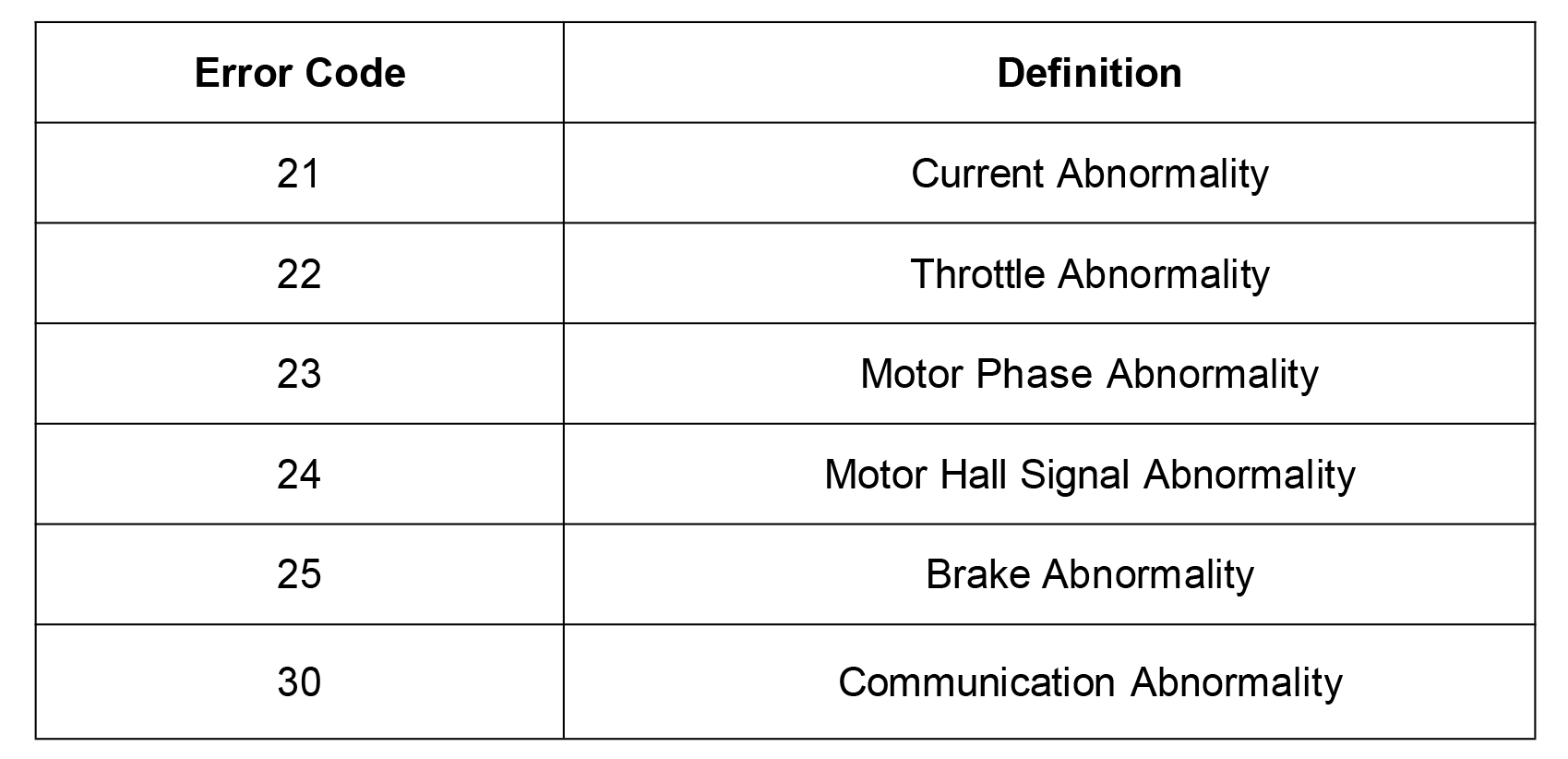

添付リスト1：エラーコード定義

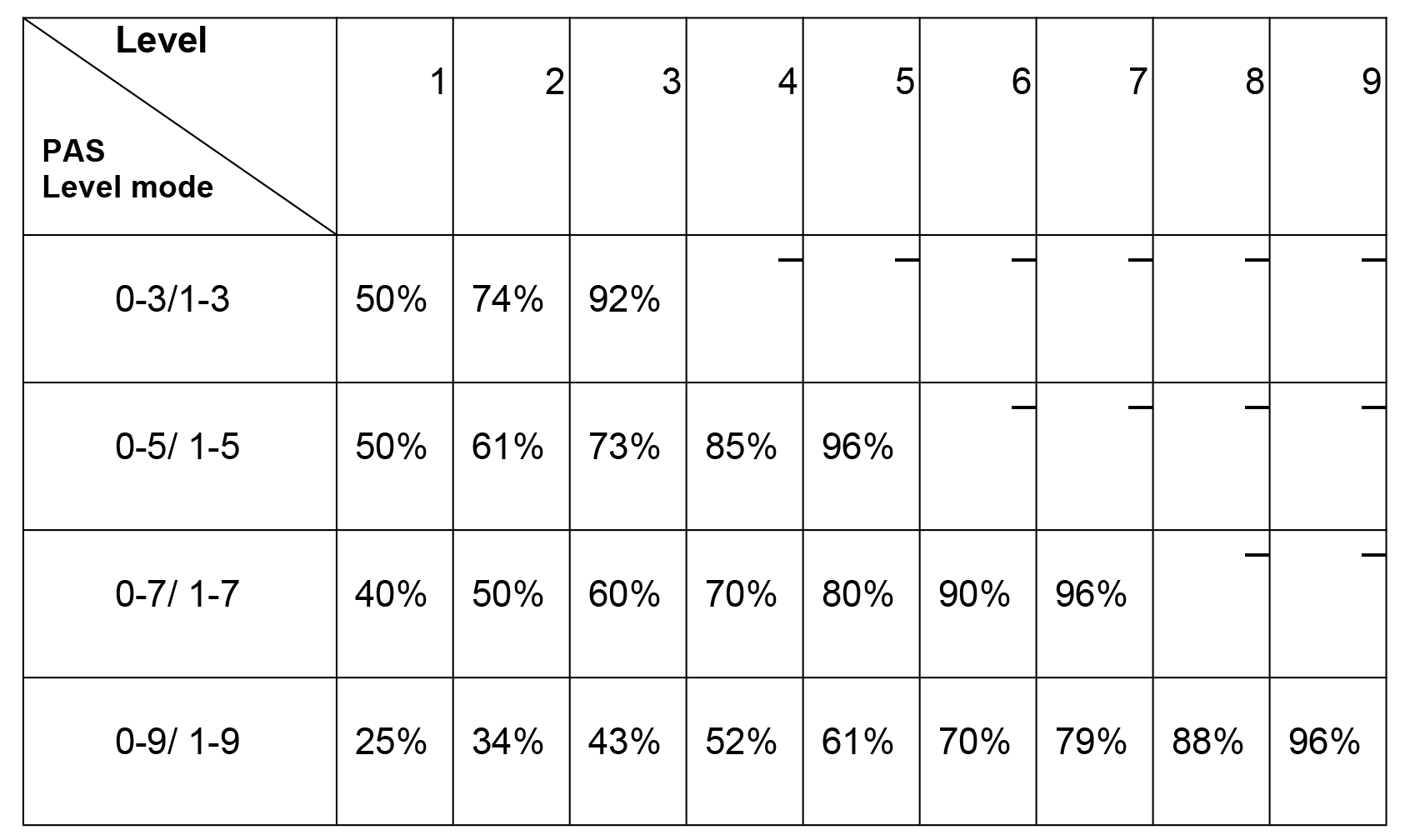

添付リスト2：アシストレベル比のデフォルト
