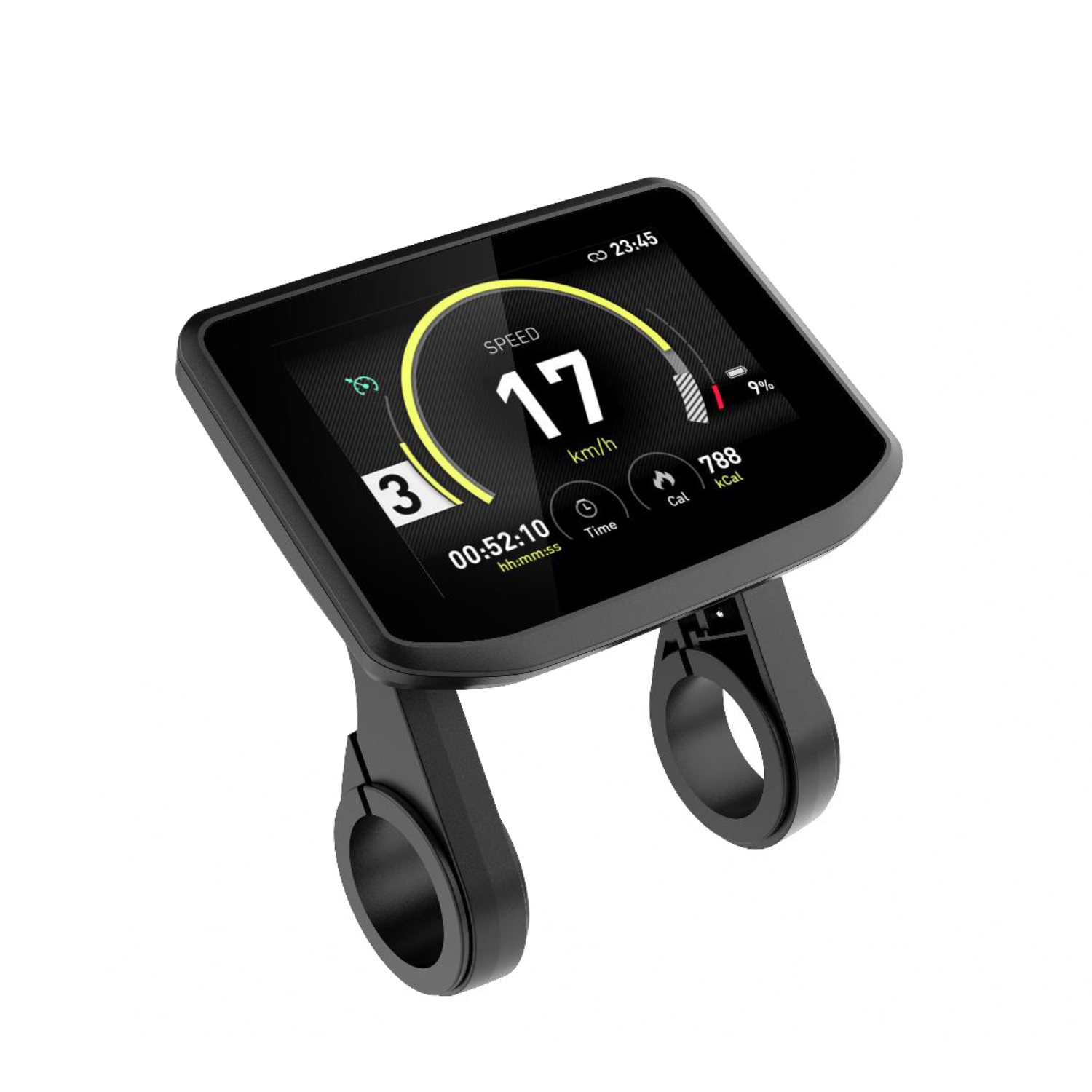

2022ニューエレクトリックマウンテンシティバイクパーツモーターコントロールLED LCD IPS EBIKEメーターディスプレイ用ダッシュボードEBIKEデジタルダッシュペドレック

                                  BC351 Dispiay                                                            DTK3ボタン

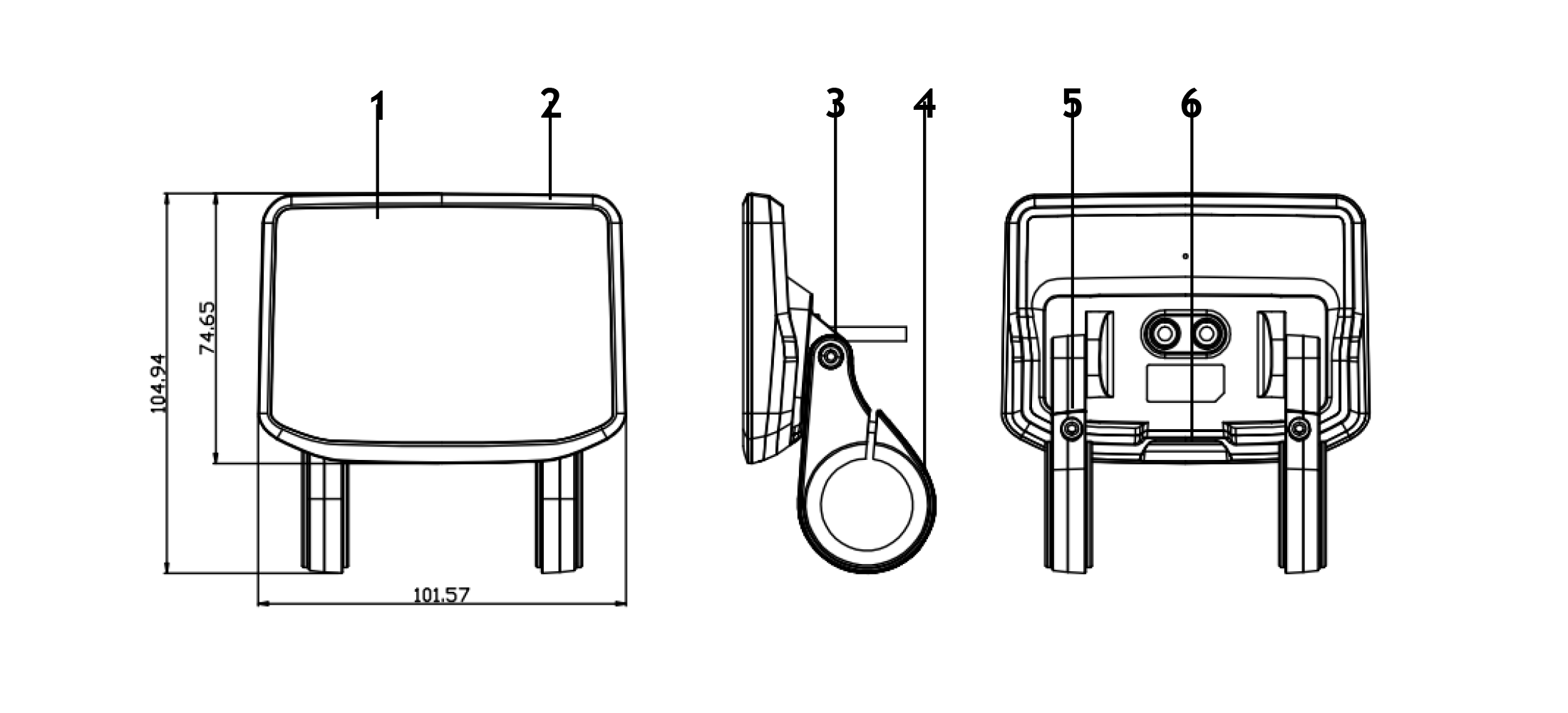

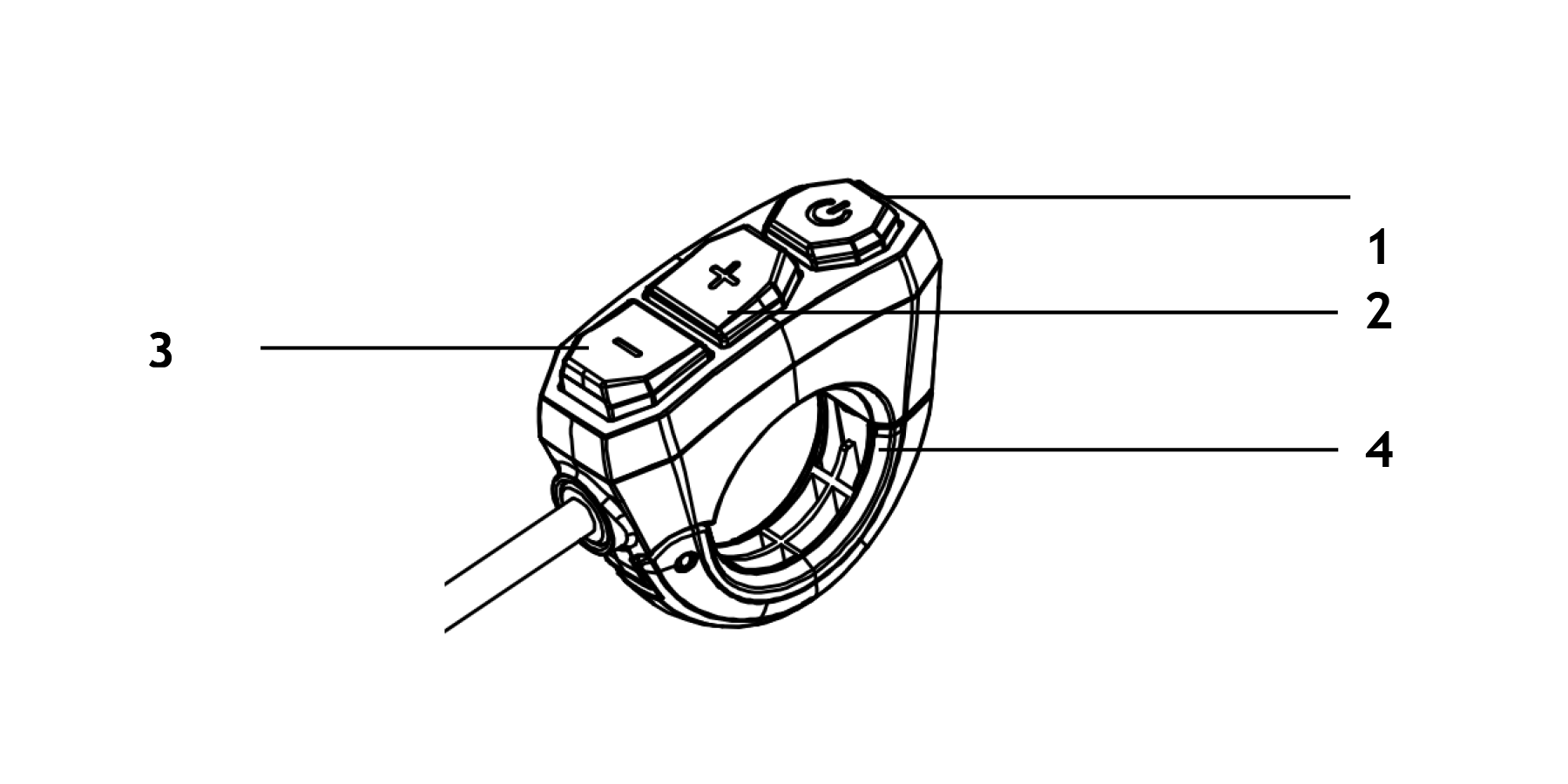

• 部品の説明

• DTK3ボタン

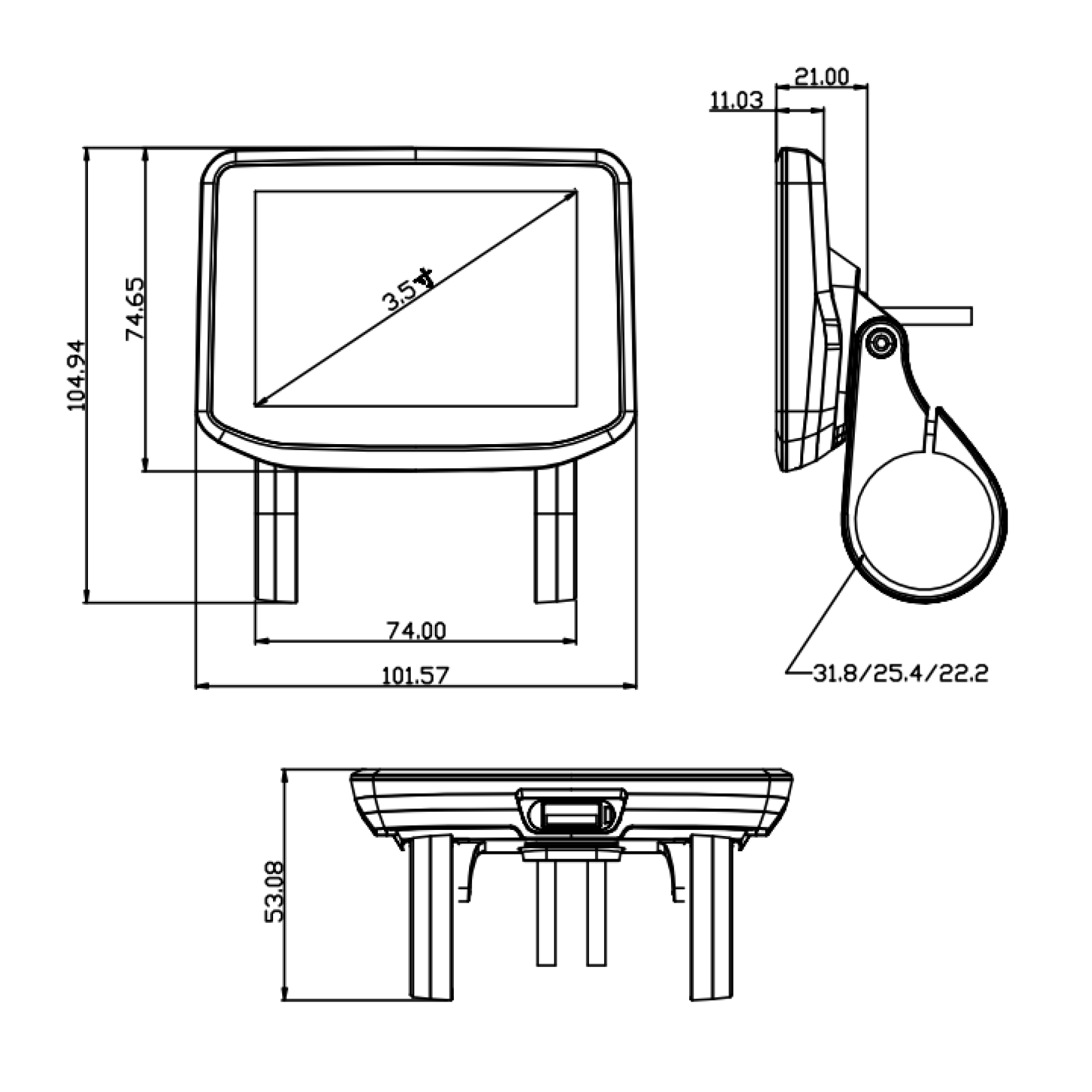

寸法を表示します

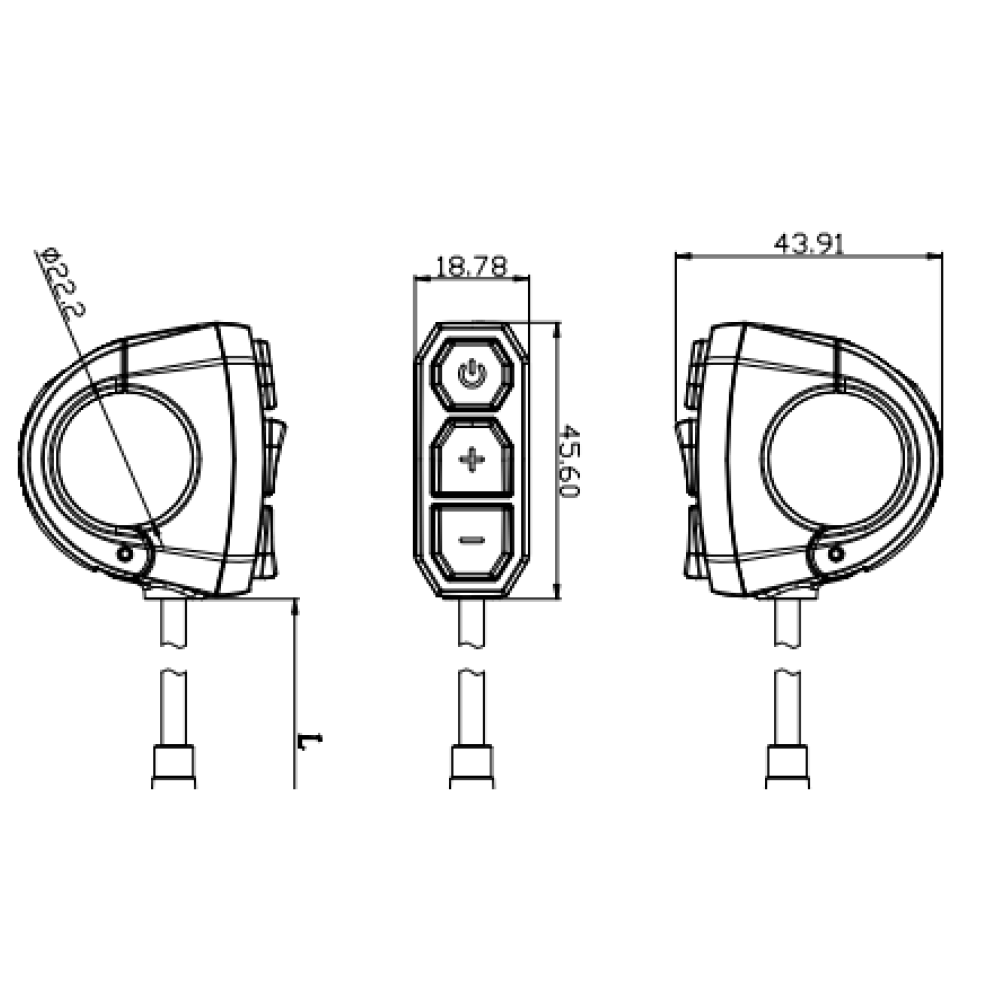

DTK3寸法

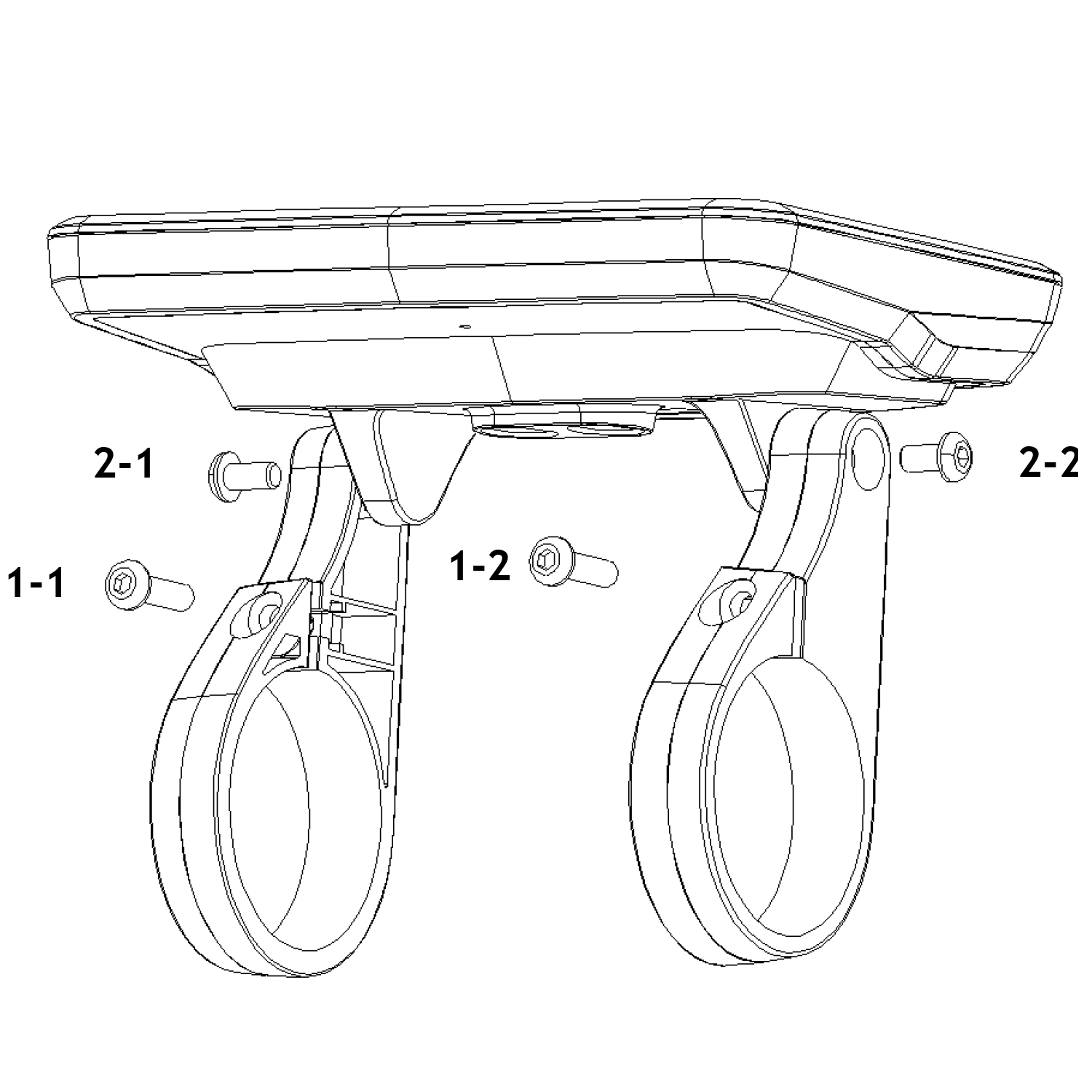

• BC351ユニットをインストールします

1. 2PCS M3ヘックスソケットネジ1-1と1-2を使用して、ハンドルバーに取り付けブラケットを固定します。

2. ディスプレイを適切な角度に調整した後、2つのM3*6ヘックスソケットネジ2-1と2-2を使用して締めます。

3. 22.2mmまたは25.4mmのハンドルバーにインストールする場合は、接続されたアダプターリングを使用してください。

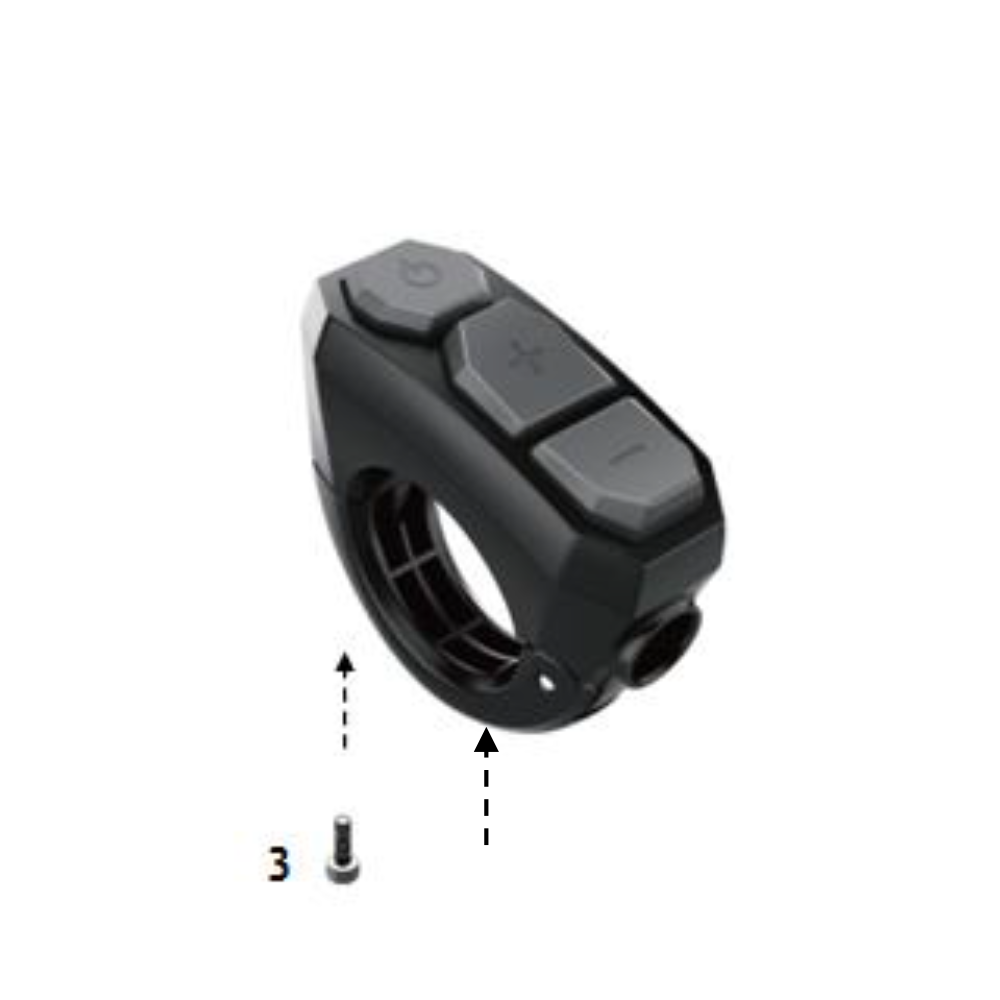

• ボタンユニットをインストールします

1. M3 HEXソケットネジ3を使用して、ハンドルバーの左側に取り付けブラケットを固定します。緊張トルク：0.2NMは、触れないか、ボタンに損傷を与える可能性があります。

• ケーブルを接続します

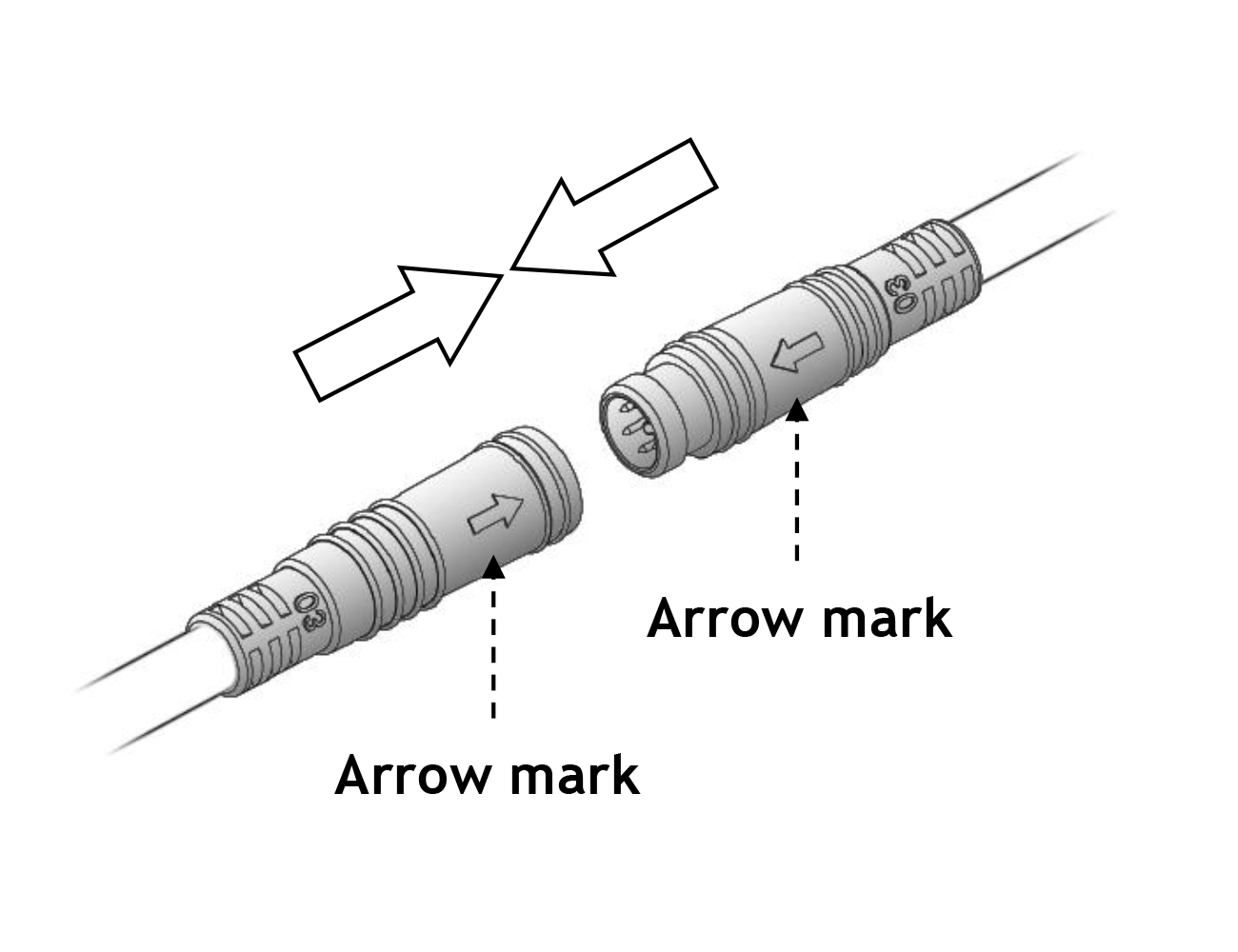

1. 2矢印マークを整列させて、B-CockpitのケーブルをE-Bikeコントローラーと安全に接続します。

• 初期操作

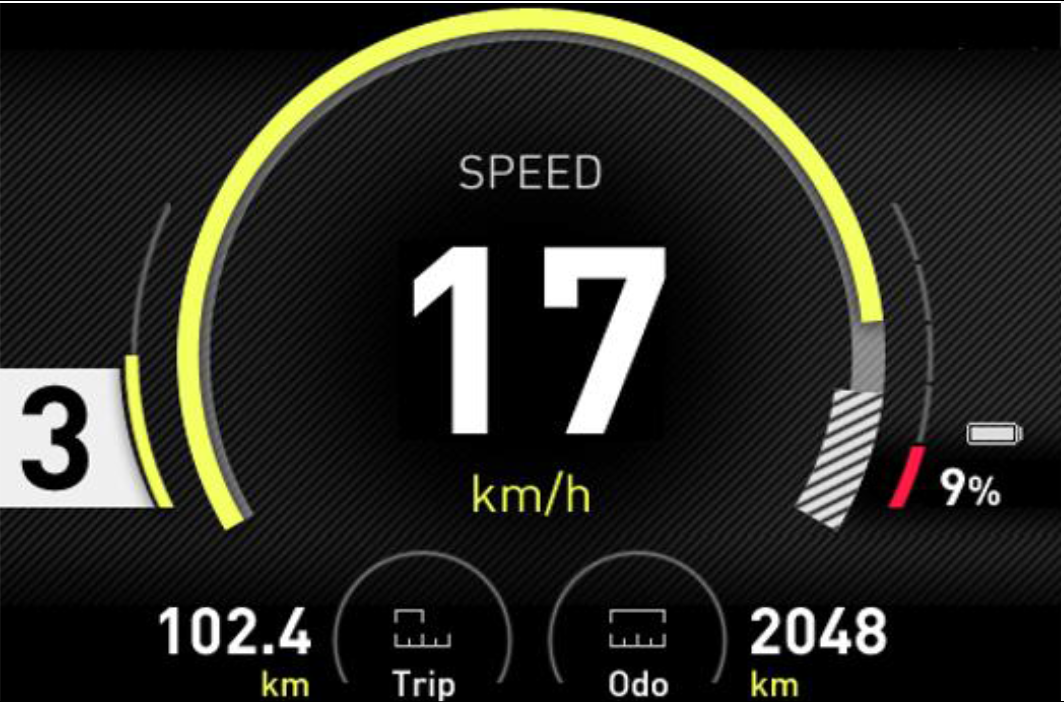

• メインインターフェイス


1.  メインインターフェイスを入力するには、long 'Power 'ボタンを押します。

• DTK3ボタン機能


• 「+」ボタン：

• '-' ボタン：

• 「電源」ボタン：

備考：

'+'および ' - 'ボタンの組み合わせ長い押し：メニューインターフェイスを入力または終了します。

'+'および 'Power ' Buttonの組み合わせLong Press：クリアトリップデータ。

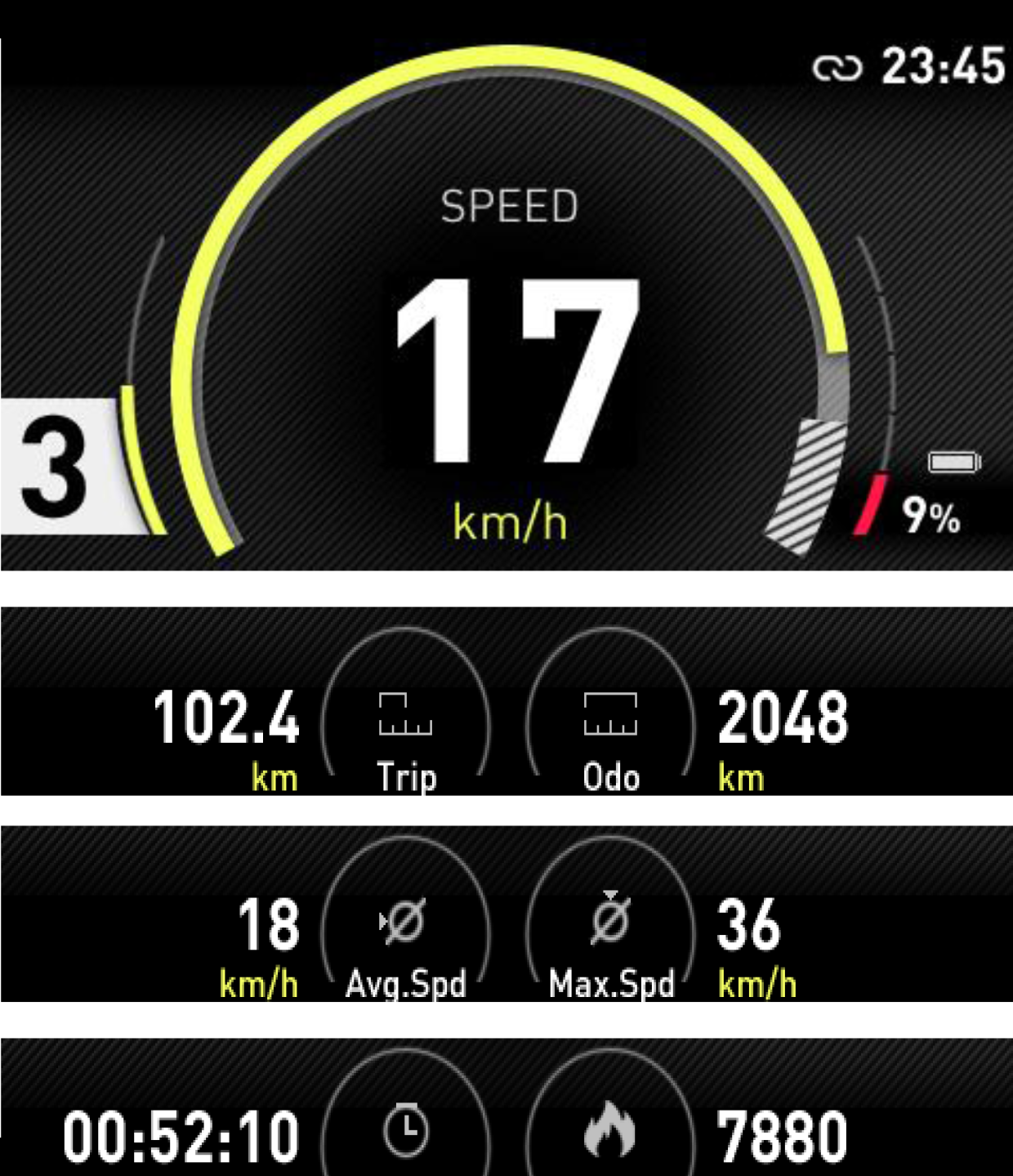

ライディングインターフェイス：「電源」ボタンを使用して、ライディングデータを切り替えます

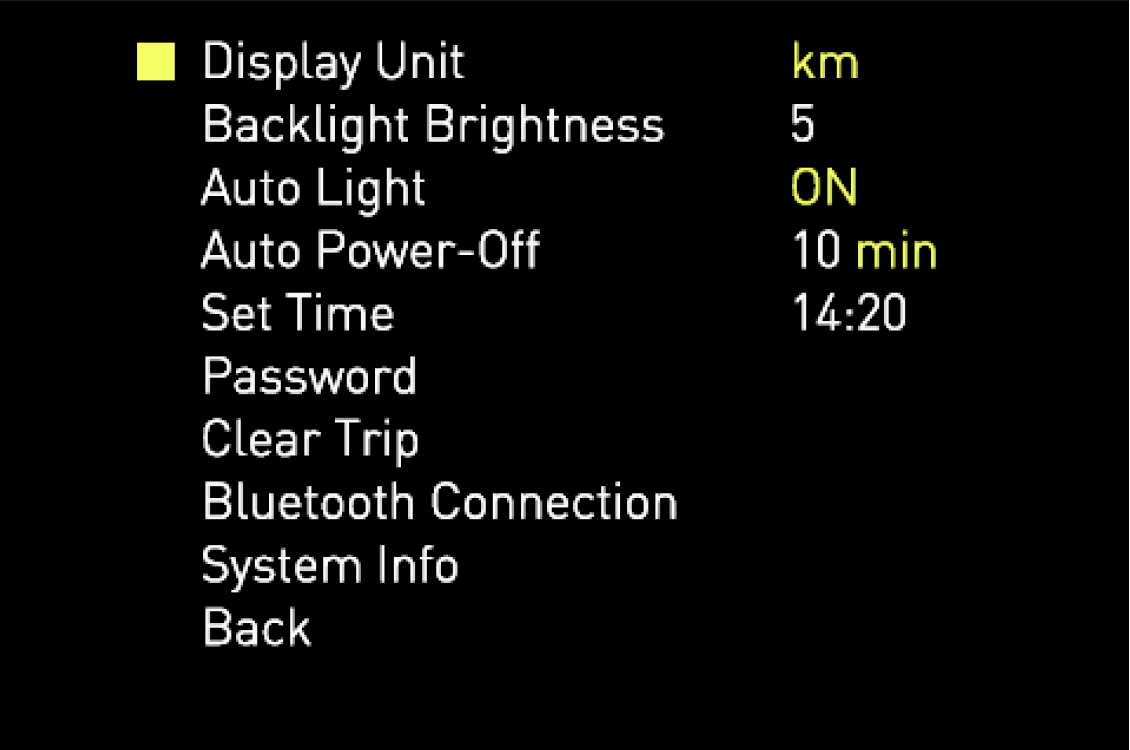

ディスプレイインターフェイスで、 '+'と ' - 'ボタンを長く押して、メニューインターフェイスを入力または終了します。

ユーザーの安全性を確保するために、メニューインターフェイスは、ebikeが静止している場合にのみ入力できます（速度

0）;

'+'または ' - 'ボタンを使用してメニュー項目にジャンプし、 'Power 'ボタンを使用して入力します

選択したメニュー項目。

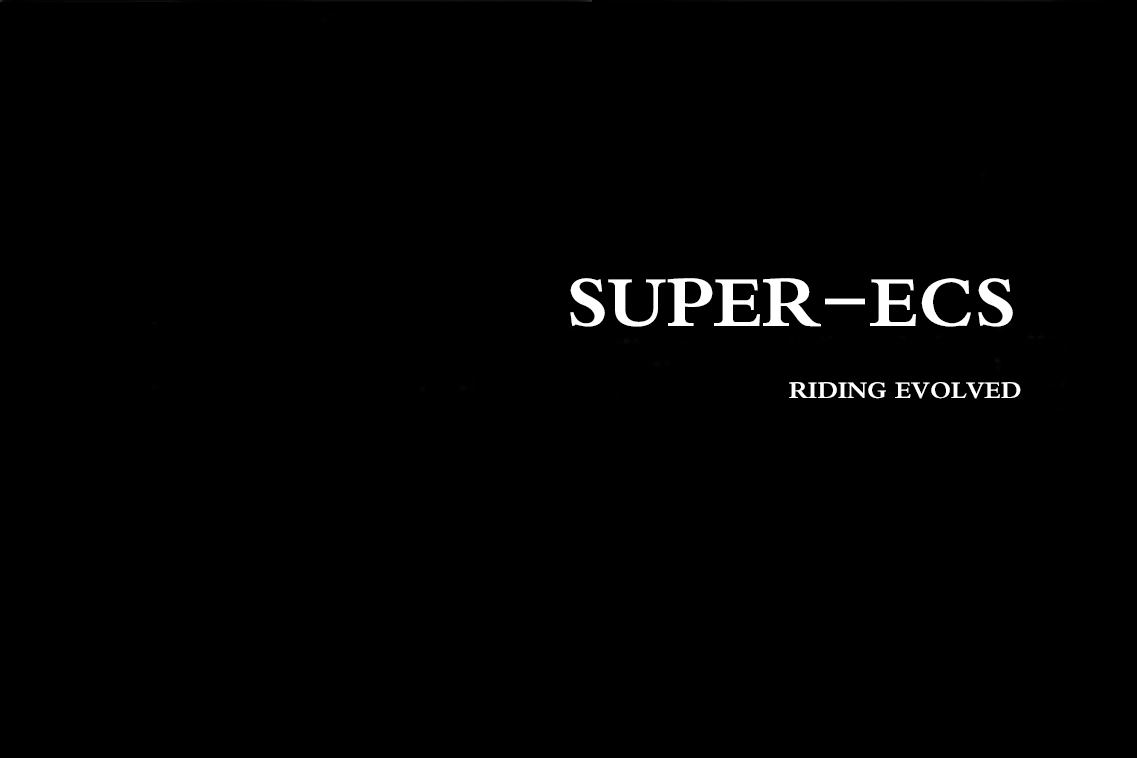

ようこそインターフェイス

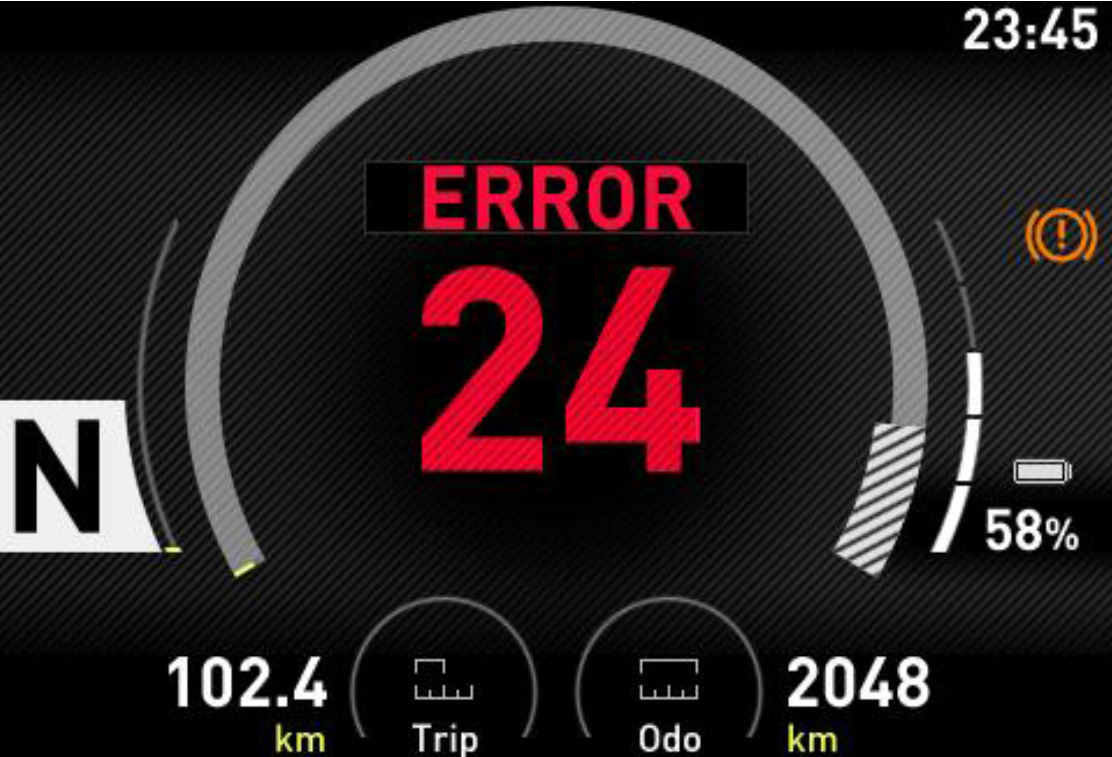

エラーコード

                                             エラーコードテーブル（例のみ、顧客依存）

• メンテナンスとクリーニング

ユニットを水に浸したり、加圧水で掃除したりしないでください。

水だけで湿らせた柔らかい布を使用してユニットをきれいにします。洗剤を使用しないでください。

！ USBポートは、露出した場合、防水保護を提供しません。雨の中で乗るとき、

外部デバイスを接続してはならず、USBキャップを完全に閉じている必要があり、

密閉。

• アフターセールスサービス


お問い合わせやアフターセールスサービスについては、  sam2022@super-ecs.com comにお問い合わせください。
